Pemancar XFP DWDM 80KM Merdu 10Gbps | Jaringan Serat Optik |（TKX-TDxxX-3LCD80）
Detail produk:
| Tempat asal: | Cina, Shenzhen |
| Nama merek: | DF/OEM/Nuetral |
| Sertifikasi: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Nomor model: | TKX-TDxxX-3LCD80 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | Bisa dinegosiasikan |
|---|---|
| Harga: | negotiable denpend on QTY |
| Kemasan rincian: | Kotak melepuh + Karton |
| Waktu pengiriman: | 5-9 hari kerja tergantung QTY |
| Syarat-syarat pembayaran: | T/T,/Paypal, L/C |
| Menyediakan kemampuan: | 1000 buah/hari |
|
Informasi Detail |
|||
| Nama Produk: | Pemancar XFP DWDM 80KM Merdu 10Gbps | Jaringan Serat Optik |（TKX-TDxxX-3LCD80） | Tegangan suplai: | 3.14-3.46V |
|---|---|---|---|
| Arus suplai: | 300 mA | Impedansi diferensial input: | 100Ω |
| Ayunan input data berujung tunggal: | 180-700mA | Diferensiasi Ayunan Masukan Data: | 400-1800 mV |
| Transmisi Nonaktifkan Waktu Tegas: | 10 kita | Ayunan keluaran data diferensial: | 300-850mA |
| Suhu kasus operasi: | 0 hingga +70°C | Jaminan: | 1 tahun, pemeliharaan seumur hidup |
| Merek Fiber: | Corning, YOFC, OFS, Draka | ||
| Menyoroti: | Transceiver XFP DWDM 10Gbps,Transceiver XFP tunable 80KM,Modul transceiver optik DWDM |
||
Deskripsi Produk
10Gbps Tunable DWDM 80KM XFP Transceiver Fiber Optical Network (TKX-TDxxX-3LCD80)
Ringkasan Produk
Tunable 10Gb/s XFP transceiver adalah transceiver serat optik terintegrasi yang menyediakan koneksi serial berkecepatan tinggi pada kecepatan sinyal dari 9,95Gb/s hingga 11,35Gb/s.Modul ini sesuai dengan perjanjian multi-sumber 10Gigabit small form factor pluggable (XFP) - MSA (INF-8077i) dan Tunable XFP for ITU Frequency Grid Applications (SFF-8477).
Itu sesuai dengan ITU-T G.698.1 standar dengan jarak saluran 50GHz untuk SONET / SDH, IEEE DWDM 10GBASE-ZR untuk jangkauan 80km (Ethernet), dan DWDM 10GFC untuk jangkauan 80km (Fiber Channel) aplikasi.
Transceiver mengintegrasikan jalur penerima dan pemancar pada satu modul.Pengemudi modulator bias dan memodulasi laser Mach-Zehnder terintegrasi C-band yang dapat disetel (ILMZ), memungkinkan transmisi data melalui serat mode tunggal melalui konektor LC standar industri. Di sisi penerima, aliran data 10Gbps dipulihkan dari amplifier APD / transimpedan,dihitung ulang, dan diteruskan ke driver output. modul ini memiliki antarmuka listrik XFI-compliant hot-pluggable.
Aplikasi
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fiber Channel
- DWDM SONET OC-192 & SDH STM-64
Fitur Utama
- Mendukung kecepatan bit 9,95Gb/s hingga 11,3Gb/s
- Transmitter tunable full C-band terintegrasi monolitik
- Jarak saluran 50GHz ITU dengan loker panjang gelombang terintegrasi
- C-band tunable Laser dan APD receiver
- Panjang sambungan maksimum 80km
- Konektor LC Full Duplex
- XFP yang bisa dicolok panas
- Mendukung Line-side dan XFI loopback
- Tidak diperlukan Jam Referensi
- Fungsi diagnostik digital bawaan
- Mekanisme pembebasan jaminan standar
- Penghambatan daya < 3,5W
Spesifikasi Teknis
Catatan:
1) Bersesuaian dengan sekitar 0,4 nm.
2) Diukur dengan ER terburuk; BER<10 -12 dengan 10,3Gbps,2 31 - 1 PRBS.
1) Bersesuaian dengan sekitar 0,4 nm.
2) Diukur dengan ER terburuk; BER<10 -12 dengan 10,3Gbps,2 31 - 1 PRBS.
Karakteristik antarmuka listrik
Catatan:
1) Nilai daya total maksimum ditentukan untuk rentang suhu dan tegangan penuh.
2) Setelah kopling AC internal.
3) Ke 100 ohm terminasi diferensial.
4) Loss Of Signal adalah kolektor terbuka yang harus ditarik dengan resistor 4,7k - 10kohm ke 3,15 - 3,6V. Logika 0 menunjukkan operasi normal; logika 1 menunjukkan tidak ada sinyal yang terdeteksi.
1) Nilai daya total maksimum ditentukan untuk rentang suhu dan tegangan penuh.
2) Setelah kopling AC internal.
3) Ke 100 ohm terminasi diferensial.
4) Loss Of Signal adalah kolektor terbuka yang harus ditarik dengan resistor 4,7k - 10kohm ke 3,15 - 3,6V. Logika 0 menunjukkan operasi normal; logika 1 menunjukkan tidak ada sinyal yang terdeteksi.

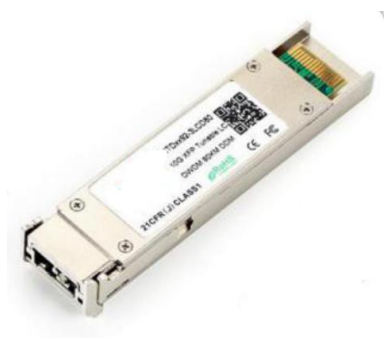

Gambar Produk
Mengapa Memilih TAKFLY?
- 26+ tahun pengalaman manufaktur dalam produk serat optik
- 450+ pekerja perakitan dengan pengalaman 3+ tahun
- 10+ Insinyur R&D yang didedikasikan untuk inovasi
- 16 Mesin injeksi dan jalur produksi impor Jerman
- 30+ mesin pengujian termasuk instrumen pengujian OTDR, 3D, VFL, IL&RL
- Peralatan pengujian yang komprehensif: penguji kekuatan tegangan, penguji ketahanan penekanan, penguji power meter, pemantauan cahaya
- Merek OEM diterima
- Partisipasi pameran global: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Pameran Elektronik Sumber Global
Kontrol Kualitas
- Pemeriksaan titik bahan baku sebelum produksi
- Pemeriksaan lengkap setelah setiap proses individu
- Pemeriksaan produksi setengah jadi yang komprehensif
- Pemeriksaan produk jadi sebelum pengemasan
- Pemeriksaan spot sebelum pengiriman
Informasi Pengiriman
- Sampel: 1-3 hari kerja
- Pemesanan produksi massal: 3-7 hari kerja
- Kemasan: Kantong plastik, karton, dan palet tersedia atas permintaan
