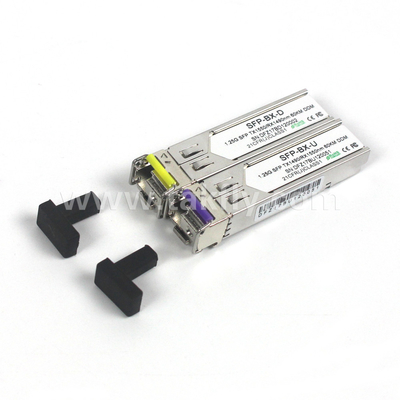

1.25Gbps SFP Bi-Directional Transceiver MMF 2KM Jangkauan Tx1310nm/Rx1550nm
Detail produk:
| Place of Origin: | Guangdong, SHENZHEN |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TK-B3524-3LCD2 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Panjang Gelombang Tengah: | 1450nm | Nomor pelabuhan: | port 1x1 |
|---|---|---|---|
| Panggung: | Dua Tahap | Panjang Serat: | 1 meter |
| Rasio pemisah: | 98/2 | Dimensi: | Ukuran 3,5 x 25 x 25 mm |
| Jenis: | Komponen Pasif | serat: | Hai 1060 |
| Suhu operasi: | -40°C hingga +85°C | Kapasitas Penanganan Daya: | Kekuatan tinggi |
| Konektor: | FC APC ke FC UPC | Jenis serat: | Modus tunggal |
| Kisaran panjang gelombang: | 1310nm-1550nm | Panjang gelombang: | 850nm /1310nm |
| Aplikasi: | Sistem Komunikasi Optik | ||
| Menyoroti: | 1.25Gbps SFP Bi-Directional Transceiver,Tx1310nm/Rx1550nm SFP Bi-Directional Transceiver,MMF 2KM 1.25Gbps SFP Transceiver |
||

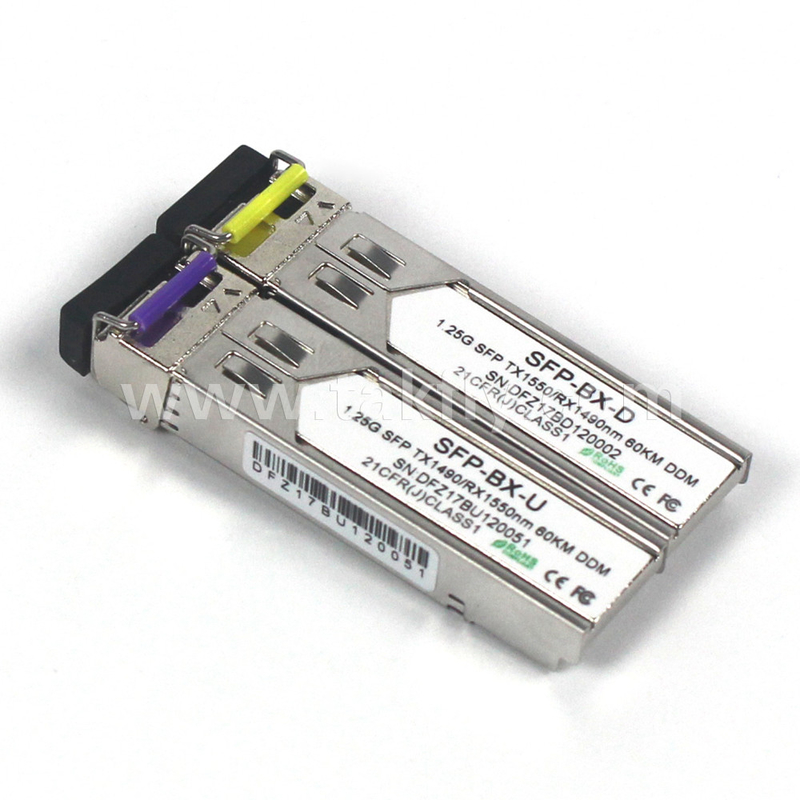

Deskripsi Produk
Transceiver SFP-BIDI adalah modul berkinerja tinggi dan hemat biaya yang mendukung kecepatan data ganda 1,25Gbps/1,0625Gbps dan jarak transmisi 2KM dengan MMF.
Transceiver terdiri dari tiga bagian: pemancar laser FP, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedan (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Transceiver ini kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.
Aku tidak tahu.
Fitur
️Operasi kecepatan data ganda 1,25 Gbps/1,063 Gbps
️Laser FP 1310nm dan fotodetektor PIN untuk transmisi 2KM
️Sesuai dengan SFP MSA dan SFF-8472 dengan wadah LC sederhana
️Pemantauan Diagnostik Digital:
️Kalibrasi internal atau kalibrasi eksternal
️Kompatibel dengan SONET OC-24-LR-1
️Kompatibel dengan RoHS
️Sumber daya tunggal +3,3V
️Kisaran suhu ruang operasi:
️0 °C sampai +70 °C (Komersial)
️-40 °C sampai +85 °C (industri)
Aku tidak tahu.
Aplikasi
️Gigabit Ethernet
️Saluran Serat
️beralih ke antarmuka Switch
️Aplikasi backplane yang disesuaikan
️Antarmuka Router/Server
️Sistem transmisi optik lainnya
Aku tidak tahu.
Rating Maksimal mutlak
| Parameter | Simbol | Min | Maksimal | Satuan |
| Tegangan Pasokan | Vcc | - 0.5 | 4.7 | V |
| Suhu penyimpanan | T | - 40 | +85 | °C |
|
Suhu operasi kasus
|
TOP
|
0 | 70°C |
Karakteristik listrik (TOP = 0 sampai 70°C, VCC = 3,15 sampai 3,60Volt)
|
Parameter
|
Simbol
|
Min
|
Jenis
|
Maksimal
|
Satuan
|
Pengadil.
|
|
Tegangan Pasokan
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
Arus Pasokan
|
Icc
|
185 |
280
|
mA
|
||
|
Transmitter
|
||||||
|
Impedansi diferensial masukan
|
Rin
|
100 |
Oh
|
1 | ||
|
Swing input data ujung tunggal
|
Vin, PP
|
250 | 1200 |
mV
|
||
|
Transmit Disable Voltage
|
Penyakit VD |
Vcc √1.3
|
Vcc
|
V | ||
|
Transmit Aktifkan Tegangan
|
VEN
|
Sapi
|
Vee + 0.8
|
V | 2 | |
|
Transmit Disable Assert Time
|
10 |
kami
|
||||
|
Penerima
|
||||||
|
Swing output data ujung tunggal
|
Vout, PP
|
250
|
800 |
mV
|
3 | |
|
Waktu peningkatan output data
|
tr
|
100
|
175 |
ps
|
4 | |
|
Waktu jatuh output data
|
Tf
|
100
|
175 |
ps
|
4 | |
|
Kasalahan
|
Kesalahan VLOS
|
Vcc ¥0.5
|
VccHOST
|
V | 5 | |
|
LOS Normal
|
Norma VLOS |
Sapi
|
Vee + 0.5
|
V | 5 | |
|
Penolakan Pasokan Daya
|
PSR
|
100
|
mVpp
|
6 |
4. 20 80 %
5. Loss Of Signal adalah LVTTL. Logic 0 menunjukkan operasi normal; Logic 1 menunjukkan tidak ada sinyal terdeteksi.
6Sensitivitas penerima sesuai dengan modulasi sinusoidal catu daya dari 20 Hz hingga 1,5 MHz hingga nilai yang ditentukan yang diterapkan melalui jaringan penyaringan catu daya yang direkomendasikan.
Karakteristik optik
| Transmitter | ||||||
| Parameter | Simbol | Min. | Tipikal | Max. Apa yang terjadi? | Satuan | Catatan |
|
Panjang Gelombang Operasi
|
λC | 1260 | 1310 | 1360 | nm | - |
| Daya peluncuran rata-rata |
Po
|
-9 | - | - 4 | dBm | 1 |
|
Rasio Kepunahan
|
Urgensi
|
10 | - | - | dB | 1 |
|
Lebar spektrum RMS
|
Δλ
|
- | - | 4 | nm | - |
|
Waktu naik/turun (20%~80%)
|
Tr/Tf
|
- | - |
0.26
|
ps
|
2 |
|
Masker mata output
|
Telcordia GR-253-CORE dan ITU-T G.957 kompatibel
|
|||||
| Penerima | ||||||
| Panjang Gelombang Operasi | 1470 | 1510 | nm | |||
| Sensitivitas penerima (OMA) |
Psen
|
- | - | - 22 tahun | dBm | 1 |
| Sensitivitas stres (OMA) | Pimax | -3 | - | - | dBm | |
| Pernyataan LOS per jalur |
Ayah
|
- 36 | - | - | dBm | |
| Keterlambatan |
Pd
|
- | - | - 24 | dBm | 2 |
| LOS Hysteresis |
Pd-Pa
|
0.5 | - | 6 | dB | |
Fungsi Diagnostik Digital
Transceiver TAKFLY TK-B3524-3LCD2 mendukung protokol komunikasi serial 2-kabel seperti yang didefinisikan dalam SFP MSA. Hal ini sangat terkait erat dengan E2PROM yang didefinisikan dalam standar GBIC,dengan spesifikasi listrik yang sama.
Aku tidak tahu.
ID serial SFP standar memberikan akses ke informasi identifikasi yang menggambarkan kemampuan transceiver, antarmuka standar, produsen, dan informasi lainnya.
Selain itu, transceiver TAKFLY SFP menyediakan antarmuka pemantauan diagnostik digital yang ditingkatkan yang unik, yang memungkinkan akses real-time ke parameter operasi perangkat seperti suhu transceiver,arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima dan tegangan pasokan transceiver.yang memperingatkan pengguna akhir ketika parameter operasi tertentu berada di luar kisaran normal yang ditetapkan pabrik.
Aku tidak tahu.
SFP MSA mendefinisikan peta memori 256 byte di E2PROM yang dapat diakses melalui antarmuka serial 2-kabel di alamat 8bit 1010000X (A0h).Antarmuka pemantauan diagnostik digital menggunakan alamat 8 bit 1010001X (A2h), sehingga peta memori ID serial yang awalnya didefinisikan tetap tidak berubah.dan dengan demikian sepenuhnya kompatibel dengan spesifikasi GBIC dan SFP Multi Source Agreement.
Informasi operasi dan diagnostik dipantau dan dilaporkan oleh Digital Diagnostics Transceiver Controller (DDTC) di dalam transceiver, yang diakses melalui antarmuka serial 2-kawat.Ketika protokol serial diaktifkan, sinyal jam serial (SCL, Mod Def 1) dihasilkan oleh host. Jam tepi positif data ke transceiver SFP ke segmen E2PROM yang tidak terlindungi dari tulisan.Data jam tepi negatif dari SFP transceiverSerial data sinyal (SDA, Mod Def 2) adalah bidirectional untuk transfer data serial.
Aku tidak tahu.
Host menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.Memori diatur sebagai serangkaian kata data 8-bit yang dapat ditangani secara individual atau berurutan.Diagnosis digital untuk TK-B3524-3LCD2 internal dikalibrasi secara default.
