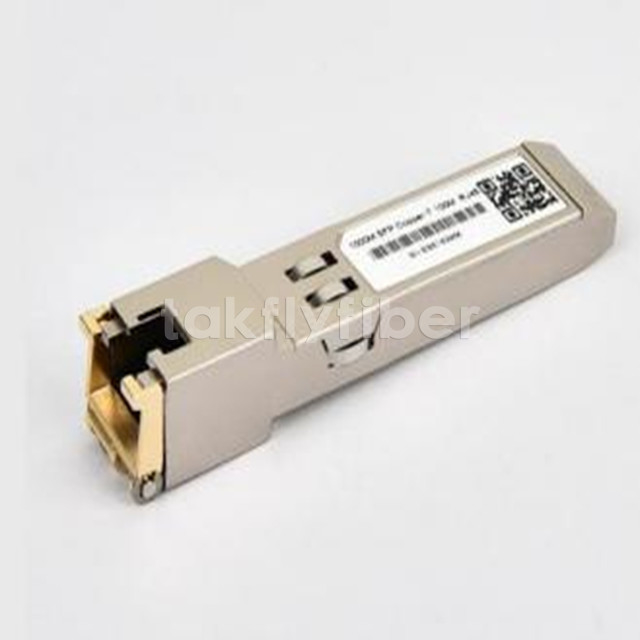

1000BASE-T SFP Transceiver TX Disable dan RX Los/tanpa fungsi Los

Fitur

• Ke atas ke 1.25GB/S dua-terarah data tautan
• Footp SFP yang bisa dihitung panasrint

• Tx Nonaktifkan dan Rx LOS/TANPA Los Function

• Sepenuhnya kandang logam untuk rendah EMI

• Rendah kekuatan menghilangnya ( 1.05W khas)

• Kompak Perakitan konektor RJ-45

• Akses ke fisik lapisan IC melalui 2-kawat SEreal bis

• 10/ 100/ 1000MBPS patuh di dalam tuan rumah Systms denganSGMII antarmuka

• Suhu kasus operasi jangkauan 0 °C ke+70 ° C. (Komersial)

  -20 °C ke +85 ° C. (Memperpanjang)




Aplikasi

1.25 Gigabit Ethernet lebih Kucing 5kabel

Keterangan

Tk-G3-RJ45TembagaKecil Membentuk Pluggable(SFP)transceiver adalah tinggi pertunjukan,biaya  efektif  sesuai modul dengan itu Gigabit Ethernet Dan 10/ 100/ 1000BASIS-T standar sebagai ditentukan di dalam IEEE 802. 3-2002dan IEEE 802.3AB, yang Supp-orting 1000MBPS data kecepatan ke atas ke 100 meter mencapai lebih Unshielded terpelintir-kategori pasangan 5kabel.Itumodul dukungan1000MBPSpenuh rangkap data-tautan dengan5-tingkat DetakAmplitudoModulasi (PAM) sinyal. Keempatnya pasangan di dalam itu kabel adalah digunakan dengan symbol kecepatan pada 250Mbps pada setiap pasangan. Itu modul memberikan serial standar PENGENAL Complian Informasit with SFP MSA, yang Bisa menjadi diakses dengan alamat A0H melalui itu 2wire serial CMOS Eeprom protokol. Itu fisik Ic Bisa Juga menjadi mengaksesed melalui 2wire serial bus di alamat Ach.

Pin Definisi

Pin Diagram

Angka 1. Pin Definisi

Deskripsi pin

Catatan:

Plug Seq.: Urutan keterlibatan pin saat panas mencolokkan.

1) tx Kesalahan tidak didukung dan sedang selalu Connterikat ke tanah.

2) TX Nonaktifkan, an Input digunakan untuk mereset itu transceiver modul, Ini pin adalah ditarik di dalam itu moduldengan A 4.7 KΩ penghambat.Rendah (0 - 0,8 V): TRAnsceiver di antara (0,8 v dan 2.0 v): Belum diartikan

Tinggi (2.0 - 3.465 V): Transceiver di dalam reset status Buka: Transceiver di reset status

3) Mod-Def 0, 1,2. Ini adalah pin definisi modul. Mereka harus ditarik naik wIth A 4,7K ~ 10K resistor pada tuan rumah papan. Itu Tegangan pull-up harus menjadi vcct atau vccr

Mod-Def 0 didasarkan oleh modul untuk menunjukkan itu itu modul adalah hadiah Mod-def 1 adalah garis jam dua serial kawat antarmuka untuk serial PENGENAL

Mod-Def 2 adalah datgaris dua antarmuka serial kawat untuk serial PENGENAL

4) RX_LOS (Kehilangan Sinyal): Lvttl kompatibel dengan A tegangan maksimum dari Host_vcc. Rx_los Bisa diaktifkan atau dengan disabilitas (Lihat informasi pemesanan), rx_los tidak digunakan Dan adalah selalu terikat tanah melalui 100-ohm penghambat.

5) Rd-/+: Ini adalah diferensial Routput eceiver. Mereka AC digabungkan 100 diferensial baris yang sebaiknya menjadi diakhiri dengan 100 (diferensial) di Pengguna Serdes.

6) TD-/+: Ini adalah input pemancar diferensial. Mereka ac-coupled, Differential baris dengan 100 diferensial penghentian di dalam modul.

+3.3V volt daya listrik Antarmuka

Sinyal berkecepatan rendah, elecKarakteristik Tronic

Antarmuka listrik berkecepatan tinggi, transmisi line-sfp

Antarmuka listrik berkecepatan tinggi, host-sfp

Spesifikasi Umum

Spesifikasi mekanis

Itu tuan rumah-samping dari thetk-G3-RJ45sesuai ke itu mekanis spesifikasi diuraikan di dalam itu SFP MSA1.

Bagian depan Bagian SFP (Bagian Perpanjangan di luar wajah piring dari tuan rumah) adalah lebih besar untuk menampung ituRJ-45konektor

Referensi

1.Kecil Membentuk Faktor Pluggable (SFP)Transceiver Multi-Sumber Perjanjian(MSA),September2000.

2. IEEE802.3 - 2002.

3. "PADA24c01a/02/04/08/ 16 2-Kabel Serial CMOS E2Prom" ,Atmel Perusahaan.

Kepatuhan Pengaturan
