1000BASE-T SFP Transceiver Tembaga dengan kecepatan 1,25Gbps, jangkauan 100m, dan EMI rendah
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TK-G3-RJ45 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$2.20 ~ US$597.02 |

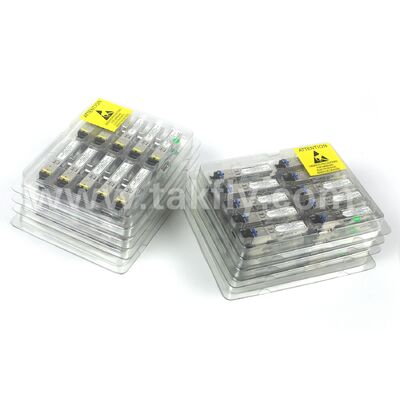

| Kemasan rincian: | spons + kotak + karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,D/A,D/P,T/T,Western Union, |
|
Informasi Detail |
|||
| Nomor Model: | Konektor serat optik | Suhu Atorage: | -40°C~85℃ |
|---|---|---|---|
| Perangkat kabel: | Odf | Warna: | Kustomisasi |
| Sampel Gratis: | Ya | Diameter Luar Konektor: | 3,0mm, 2,0mm, 0,9mm |
| Warna Perumahan: | biru, hijau, krem | Media Transmisi: | Mode Single-Mode/ Mulit |
| Fitur: | Tahan air | Bahan: | Plastik |
| Pertukaran: | ≤0.2dB | Modus Serat: | 62,5/125µm OM1, 50/125µm OM2 |
| Pelabuhan: | Kotak hub serat dari Pelabuhan NINGBO | Nama Model: | Konektor Serat Optik |
| Berat: | 2kg | Pengulangan: | ≤0.2dB |
| Diameter Serat: | 125μm | Jenis perakitan: | Mekanis |
| Modul Konektor: | 3.0mm | Konektor Kabel Od: | 0,9mm, 2,0mm, 3,0mm |
| Daya tahan: | ≥1000 kali | Kapasitas Produksi: | 700000 buah/Bulan |
| Jenis pemolesan: | UPC, APC | Pengisi: | Grease silikon optik |
| Ketahanan: | 500 siklus | Suhu Operasional: | -40°C hingga +85°C |
| Kerugian Pengembalian Konektor: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Semprotan garam: | 500 jam |
| Waktu Instalasi: | Dalam 60s (Tidak ada potongan serat) | Kemasan: | SMD, QFN-20, NRF24L01, Poly Bag, Fiber Optic |
| jenis: | Regulator tegangan, logika logika, modul transceiver, transmisi dua arah serat tunggal, drive IC | D/c: | Terbaru, Baru, 2013+, 1234, RF Transceiver dan Modul Penerima |
| Jarak: | 20km, 300m, 3 km | Aplikasi: | Telekomunikasi, alarm, komputer, sistem monitor video, saluran serat 1x |
| Suhu Operasional: | Standar, -40 ~ 85, -10 ° C ~ 70 ° C. | Panjang gelombang: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Nama Produk: | Epon OLT PX20+, Modul Transceiver UART 433MHz, Modul Optik SFP Bidi SFP, SFP+ Transceiver, Modul SFP | Jaminan: | 365 hari, 3 tahun, 1 tahun |
| Tegangan suplai: | 1.9-3.6V, 0 ~ 110.2.7 V ~ 5.5 V, Umum | Sertifikasi: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Pengiriman lewat: | DHL\UPS\Fedex\EMS\HK Pos | Skype: | michella_fang, chaizhiquan91, thomas65339 |
| Catu Daya: | 3.3V | Kecepatan Transfer Data: | 155m, 10g |
| Voltase: | 1.9 ~ 3.6V, Standar | Sumber: | FP, VCSEL / PIN |
| Kekuatan Dissipasi: | 0.1W, w | Kondisi: | Baru, 100% asli baru |
Deskripsi Produk

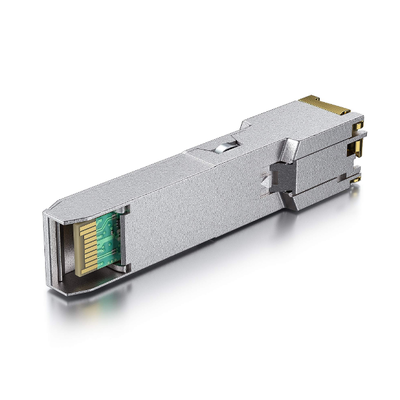

SFP Tembaga 1000BASE-T – 1,25Gbps, 100m, EMI Rendah, Hot‑Pluggable
Ikhtisar Produk
TK-G1-RJ45 adalah transceiver tembaga Small Form Pluggable (SFP) yang sesuai dengan standar Gigabit Ethernet dan 1000BASE‑T (IEEE 802.3‑2002 dan IEEE 802.3ab). Mendukung kecepatan data 1000Mbps melalui kabel twisted‑pair Kategori 5 tanpa pelindung hingga 100 meter.
Modul ini menggunakan sinyal Modulasi Amplitudo Pulsa (PAM) 5 tingkat pada keempat pasangan (250 Mbps per pasangan) untuk tautan data dupleks penuh. Ini memberikan informasi ID serial standar per SFP MSA (dapat diakses melalui bus serial 2 kabel di alamat A0h). IC lapisan fisik juga dapat diakses melalui bus yang sama di alamat ACh.
Fitur Utama
- Tautan data dua arah hingga 1,25 Gb/dtk
- Jejak SFP yang dapat dicolokkan dengan hot-pluggable
- TX Nonaktifkan dan fungsi RX LOS (atau tanpa LOS).
- Penutup yang sepenuhnya terbuat dari logam untuk EMI rendah
- Disipasi daya rendah: tipikal 1,05 W
- Rakitan konektor RJ‑45 yang ringkas
- Akses ke IC lapisan fisik melalui bus serial 2 kabel
- Pengoperasian 1000BASE‑T dalam sistem host dengan antarmuka SERDES
- Suhu wadah pengoperasian: 0°C hingga +70°C (komersial) atau -20°C hingga +85°C (diperpanjang)
Aplikasi
- 1,25 Gigabit Ethernet melalui kabel Cat 5
Definisi Pin
Diagram Pin
Deskripsi Pin
| PIN | NAMA | FUNGSI | SEQ. | CATATAN |
|---|---|---|---|---|
| 1 | Veet | Tanah Pemancar | 1 | VeeT dan VeeR terhubung di SFP. |
| 2 | TX_FAULT | Indikasi Kesalahan Pemancar | 3 | Tidak Diimplementasikan. Terikat dengan VeeT di SFP. |
| 3 | TX_DISABLE | Nonaktifkan Pemancar | 3 | Lihat TX Nonaktifkan. |
| 4 | MOD DEF (2) | Definisi Modul 2 | 3 | Jalur data untuk ID serial dan bus transfer data dua arah. |
| 5 | MOD DEF (1) | Definisi Modul 1 | 3 | Garis jam untuk ID serial dan bus transfer data dua arah. |
| 6 | MOD DEF (0) | Definisi Modul 0 | 3 | Terikat dengan Vee di SFP. |
| 7 | PILIHAN NILAI | Tidak Diimplementasikan | 3 | Tidak dilaksanakan. Tarik-turun 33K ke Vee di SFP. |
| 8 | KEHILANGAN | Hilangnya Sinyal | 3 | Lihat opsi LOS. |
| 9 | Membelok | Tanah Penerima | 1 | VeeT dan VeeR terhubung di SFP. |
| 10 | Membelok | Tanah Penerima | 1 | VeeT dan VeeR terhubung di SFP. |
| 11 | Membelok | Tanah Penerima | 1 | VeeT dan VeeR terhubung di SFP. |
| 12 | RD- | Keluaran Data Diterima yang Terbalik | 3 | AC ditambah jalur data kecepatan tinggi diferensial 100 ohm. |
| 13 | RD+ | Keluaran Data yang Diterima Tidak Terbalik | 3 | AC ditambah jalur data kecepatan tinggi diferensial 100 ohm. |
| 14 | Membelok | Tanah Penerima | 1 | VeeT dan VeeR terhubung di SFP. |
| 15 | VccR | Kekuatan Penerima | 2 | VccR dan VccT terhubung di SFP. |
| 16 | VccT | Kekuatan Pemancar | 2 | VccR dan VccT terhubung di SFP. |
| 17 | Veet | Tanah Pemancar | 1 | VeeT dan VeeR terhubung di SFP. |
| 18 | TD+ | Data Masuk yang tidak terbalik | 3 | AC ditambah jalur data kecepatan tinggi diferensial 100 ohm. |
| 19 | TD- | Data Terbalik Masuk | 3 | AC ditambah jalur data kecepatan tinggi diferensial 100 ohm. |
| 20 | Veet | Tanah Pemancar | 1 | VeeT dan VeeR terhubung di SFP. |
Catatan:
- Urutan Pasang: Urutan pengikatan pin selama hot-plugging.
- TX Fault tidak didukung dan selalu terhubung ke ground.
- TX Nonaktifkan: Pin ditarik dengan 4,7kΩ. Rendah (0-0.8V): Transceiver aktif; Tinggi (2.0-3.465V) atau terbuka: Transceiver di reset.
- Mod‑Def 0,1,2: Ditarik dengan 4,7k-10kΩ di papan host. Mod‑Def 0 dihubungkan ke modul untuk menunjukkan keberadaan. Mod‑Def 1 = jam, Mod‑Def 2 = data untuk ID serial.
- RX_LOS: Kompatibel dengan LVTTL. Dapat diaktifkan/dinonaktifkan (lihat pemesanan). Bila tidak digunakan, diikat ke ground melalui 100Ω.
- RD-/+: AC ditambah output diferensial 100Ω, diakhiri dengan 100Ω di host SERDES.
- TD-/+: AC digabungkan dengan input diferensial 100Ω dengan terminasi 100Ω di dalam modul.
Antarmuka Daya Listrik (+3.3V)
| Parameter | Simbol | Minimal | Ketik | Maks | Satuan | Catatan/Ketentuan |
|---|---|---|---|---|---|---|
| Pasokan Saat Ini | Adalah | 320 | 375 | mA | Maksimum 1,2W pada jangkauan penuh | |
| Tegangan Masukan | Vcc | 3.13 | 3.3 | 3.47 | V | Dirujuk ke GND |
| Tegangan Maksimum | Vmaks | 4 | V | Maksimum |
Karakteristik Listrik Sinyal Kecepatan Rendah
| Parameter | Simbol | Minimal | Maks | Satuan | Catatan/Ketentuan |
|---|---|---|---|---|---|
| Keluaran SFP RENDAH | VOL | 0 | 0,5 | V | Pull-up 4,7k-10k ke host_Vcc |
| Keluaran SFP TINGGI | VOH | host_Vcc‑0.5 | host_Vcc+0,3 | V | Pull-up 4,7k-10k ke host_Vcc |
| Masukan SFP RENDAH | VIL | 0 | 0,8 | V | Pull-up 4,7k-10k ke Vcc |
| Masukan SFP TINGGI | VIH | 2 | Vcc+0,3 | V | Pull-up 4,7k-10k ke Vcc |
Antarmuka Listrik Berkecepatan Tinggi (Saluran Transmisi - SFP)
| Parameter | Simbol | Minimal | Ketik | Maks | Satuan | Catatan/Ketentuan |
|---|---|---|---|---|---|---|
| Frekuensi Jalur | fL | 125 | MHz | Pengkodean 5 tingkat per IEEE 802.3 | ||
| Impedansi Keluaran Tx | Zout,TX | 100 | Ω | Diferensial, 1MHz-125MHz | ||
| Impedansi Masukan Rx | Zin, RX | 100 | Ω | Diferensial, 1MHz-125MHz |
Antarmuka Listrik Berkecepatan Tinggi (Host - SFP)
| Parameter | Simbol | Minimal | Ketik | Maks | Satuan | Catatan/Ketentuan |
|---|---|---|---|---|---|---|
| Ayunan input data berujung tunggal | ayunan sayap | 250 | 1200 | mV | Lajang berakhir | |
| Ayunan keluaran data berujung tunggal | Ayunan Vout | 350 | 800 | mV | Lajang berakhir | |
| Waktu Naik/Turun (20%‑80%) | Tr, Tf | 175 | psec | |||
| Impedansi Input Tx (berakhir tunggal) | Zin | 50 | Ω | |||
| Impedansi Output Rx (berakhir tunggal) | Zout | 50 | Ω |
Spesifikasi Umum
| Parameter | Simbol | Minimal | Khas | Maks | Satuan |
|---|---|---|---|---|---|
| Suhu Kotak Pengoperasian (Komersial) | Tc | 0 | 70 | °C | |
| Suhu Kotak Pengoperasian (Diperpanjang) | Tc | -20 | 85 | °C | |
| Suhu Penyimpanan | -40 | 85 | °C |
Spesifikasi Mekanik

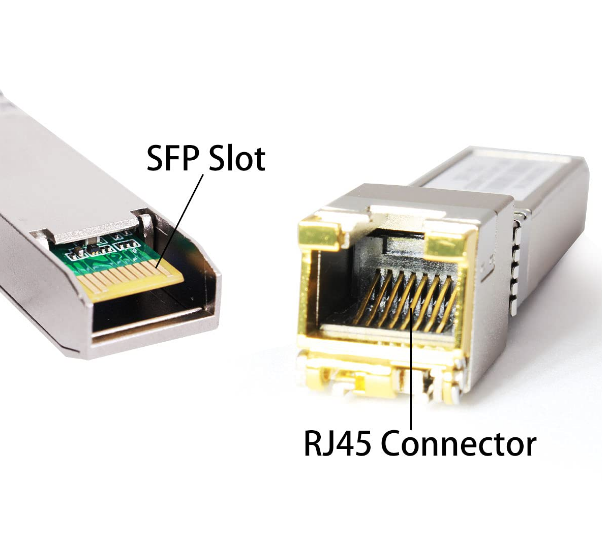

Sisi host TK-G1-RJ45 sesuai dengan spesifikasi mekanis SFP MSA. Bagian depannya lebih besar untuk menampung konektor RJ‑45.
Referensi
- Perjanjian Multi-Sumber Transceiver (MSA) Small Form Factor Pluggable (SFP), September 2000
- IEEE802.3 - 2002
- "AT24C01A/02/04/08/16 2‑Kawat Serial CMOS E2PROM", Atmel Corporation
Kepatuhan terhadap Peraturan
| Fitur | Referensi | Pertunjukan |
|---|---|---|
| Pelepasan muatan listrik statis (ESD) | IEC/EN 61000‑4‑2 | Kompatibel dengan standar |
| Interferensi Elektromagnetik (EMI) | FCC Bagian 15 Kelas B, EN 55022 Kelas B (CISPR 22A) | Kompatibel dengan standar |
| Keamanan Mata Laser | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825‑1,2 | Produk laser kelas 1 |
| Pengakuan Komponen | IEC/EN 60950, UL | Kompatibel dengan standar |
| RoHS | 2002/95/EC | Kompatibel dengan standar |
| EMC | EN61000‑3 | Kompatibel dengan standar |
Pertanyaan yang Sering Diajukan
T: Apakah Anda seorang produsen?
A: Ya, kami adalah produsen, solusi FTTH dan penyedia solusi total pusat data di Shenzhen, Cina, yang didirikan pada tahun 2000.
T: Apa MOQ Anda?
A: MOQ bisa 1 pcs, tapi harganya tidak kompetitif. Lebih banyak kuantitas, harga akan lebih kompetitif. Kami dapat mengutip harga dengan pengiriman dan waktu tunggu untuk Anda, setelah Anda memberi tahu kami persyaratan terperinci dengan kuantitas. Kami memiliki perusahaan ekspedisi yang kompetitif. Untuk solusi lebih lanjut, Anda dapat menghubungi kami.
T: Bagaimana kualitas Anda?
A: Produksi kami sesuai dengan IEC, standar Eropa. Bersertifikat CE, ISO, RoHS, CPR, dan ANATEL. Semua produk diuji 100% sebelum pengiriman.
T: Berapa waktu tunggu Anda?
A: Itu tergantung pada kuantitas dan produk. Untuk kabel patch serat optik, waktu tunggu bisa 2-3 hari kerja dalam 5000 pcs. Kami menyimpan produk reguler dalam stok. Juga, kita dapat menangani pesanan mendesak.
T: Apa garansi Anda?
A: Tergantung pada produk yang berbeda, kami memiliki garansi 1 tahun untuk kabel patch sejak pengiriman, tetapi hanya bertanggung jawab atas kerusakan non-buatan. Untuk kerusakan buatan, kami dapat memperbaikinya untuk Anda secara gratis, biaya pengiriman akan ditanggung oleh Anda.
T: Apa kemasan Anda?
A: Paket standar ekspor internasional. Jika Anda perlu mencetak logo Anda pada kemasannya, harap beri tahu kami sebelum kami mengutip.
T: Dapatkah Anda menawarkan OEM/ODM?
J: Ya, kami bisa. Semua produk menerima OEM/ODM. Kita dapat menandatangani Perjanjian Kerahasiaan.
T: Bisakah saya mendapatkan sampelnya?
A: Itu tergantung pada produk mana, sampel gratis disediakan di bawah 10 USD. Pengiriman akan dibayar oleh pembeli sebelum pengiriman.
Q: Bagaimana cara memesannya?
A:
- Kirim email atau pertanyaan dengan nama produk, spesifikasi, dan kuantitas kepada kami. Berikan alamat penerimaan Anda jika Anda membutuhkan harga FOB, CIF, CFR.
- Kami akan menawarkan kutipan kami dengan lead time.
- Setelah kutipan dikonfirmasi, kami akan mengirimkan PI dengan rekening bank kami.
- Produksi akan diatur setelah pembayaran diterima.
- Konfirmasikan penerima barang kepada Anda sebelum kami mengirimkannya.
- Nomor pelacakan akan diberikan setelah pengiriman.
T: Apa jangka waktu pembayaran Anda?
J: T/T, Western Union, Paypal, sekaligus. Untuk jumlah besar, bisa deposit 50% di muka, saldo 50% dibayar sebelum pengiriman. Dengan standar kualitas yang sama, jika Anda bisa mendapatkan harga yang lebih baik dari pasar, TAKFLY juga dapat mendukung Anda dengan harga yang sama. 3 tahun pengalaman kerja di industri serat optik, Merupakan suatu kehormatan untuk menjadi asisten produk profesional Anda.
