Modul RJ45 Gigabit SFP – Transceiver SFP Tembaga 1000BASE-T dengan 1,25Gbps dan EMI Rendah
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TK-G3-RJ45 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$2.21 ~ US$59.25/PC |
| Kemasan rincian: | spons + kotak + karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informasi Detail |
|||
| Nomor Model: | Konektor serat optik | Suhu Atorage: | -40°C~85℃ |
|---|---|---|---|
| Perangkat kabel: | Odf | Warna: | Kustomisasi |
| Sampel Gratis: | Ya | Diameter Luar Konektor: | 3,0mm, 2,0mm, 0,9mm |
| Warna Perumahan: | biru, hijau, krem | Media Transmisi: | Mode Single-Mode/ Mulit |
| Fitur: | Tahan air | Bahan: | Plastik |
| Pertukaran: | ≤0.2dB | Modus Serat: | 62,5/125µm OM1, 50/125µm OM2 |
| Pelabuhan: | Kotak hub serat dari Pelabuhan NINGBO | Nama Model: | Konektor Serat Optik |
| Berat: | 2kg | Pengulangan: | ≤0.2dB |
| Diameter Serat: | 125μm | Jenis perakitan: | Mekanis |
| Modul Konektor: | 3.0mm | Konektor Kabel Od: | 0,9mm, 2,0mm, 3,0mm |
| Daya tahan: | ≥1000 kali | Kapasitas Produksi: | 700000 buah/Bulan |
| Jenis pemolesan: | UPC, APC | Pengisi: | Grease silikon optik |
| Ketahanan: | 500 siklus | Suhu Operasional: | -40°C hingga +85°C |
| Kerugian Pengembalian Konektor: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Semprotan garam: | 500 jam |
| Waktu Instalasi: | Dalam 60s (Tidak ada potongan serat) | Kemasan: | SMD, QFN-20, NRF24L01, Poly Bag, Fiber Optic |
| jenis: | Regulator tegangan, logika logika, modul transceiver, transmisi dua arah serat tunggal, drive IC | D/c: | Terbaru, Baru, 2013+, 1234, RF Transceiver dan Modul Penerima |
| Jarak: | 20km, 300m, 3 km | Aplikasi: | Telekomunikasi, alarm, komputer, sistem monitor video, saluran serat 1x |
| Suhu Operasional: | Standar, -40 ~ 85, -10 ° C ~ 70 ° C. | Panjang gelombang: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Nama Produk: | Epon OLT PX20+, Modul Transceiver UART 433MHz, Modul Optik SFP Bidi SFP, SFP+ Transceiver, Modul SFP | Jaminan: | 365 hari, 3 tahun, 1 tahun |
| Tegangan suplai: | 1.9-3.6V, 0 ~ 110.2.7 V ~ 5.5 V, Umum | Sertifikasi: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Pengiriman lewat: | DHL\UPS\Fedex\EMS\HK Pos | Skype: | michella_fang, chaizhiquan91, thomas65339 |
| Catu Daya: | 3.3V | Kecepatan Transfer Data: | 155m, 10g |
| Voltase: | 1.9 ~ 3.6V, Standar | Sumber: | FP, VCSEL / PIN |
| Kekuatan Dissipasi: | 0.1W, w | Kondisi: | Baru, 100% asli baru |
Deskripsi Produk

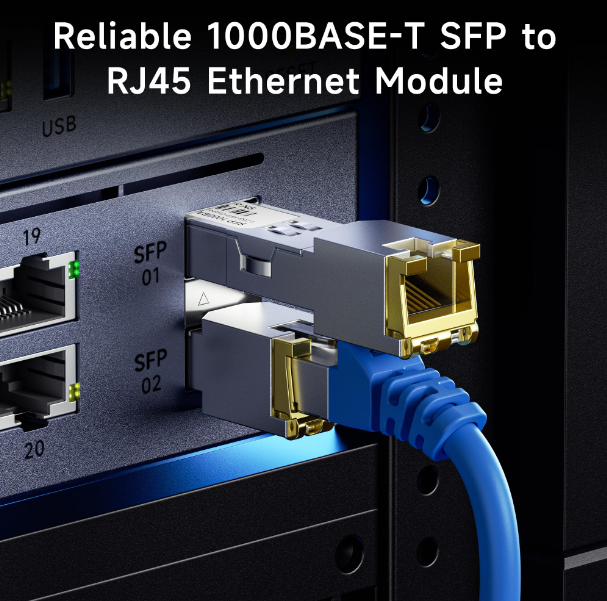

RJ45 Gigabit SFP Modul 1000BASE-T, 1.25Gbps, 100m di atas Cat 6, EMI rendah
Ringkasan Produk

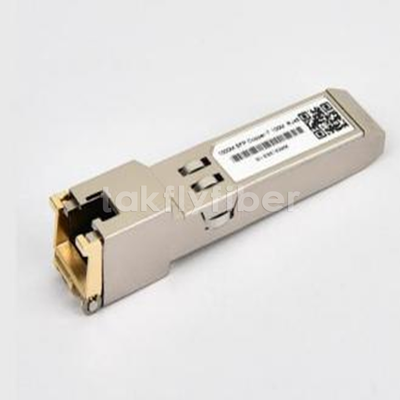

TK-G1-RJ45 adalah transceiver SFP tembaga hot-pluggable yang dirancang untuk aplikasi Gigabit Ethernet.Modul ini beroperasi pada kecepatan data 1000Mbps melalui kabel pasangan tersusun kategori 5 yang tidak dilindungi dengan jangkauan maksimum 100 meter.
Transmisi sinyal menggunakan 5-level Pulse Amplitude Modulation (PAM) pada semua empat pasangan kawat (250 Mbps per pasangan) untuk full-duplex link.diakses melalui bus serial 2 kabel di alamat A0hLapisan fisik IC juga dapat diakses di alamat ACh.
Fitur Utama
- Kecepatan data hingga 1,25Gb/s bidirectional
- SFP MSA sesuai, hot-plug
- TX Disable dan RX LOS (atau tidak ada LOS)
- Rumah logam penuh untuk gangguan elektromagnetik rendah
- Konsumsi daya khas: 1,05 W
- Konektor RJ-45 kompak
- Akses bus serial 2 kabel ke IC fisik
- Mendukung 1000BASE-T pada sistem host dengan antarmuka SERDES
- Suhu ruang operasi: 0°C sampai +70°C (komersial) atau -20°C sampai +85°C (terpanjang)
Aplikasi
- 1.25 Transmisi Gigabit Ethernet melalui kabel Cat 5
Penugasan Pin dan Fungsi
| Pin. | Nama | Fungsi | Seq. | Catatan |
|---|---|---|---|---|
| 1 | VeeT | Tanah pemancar | 1 | VeeT dan VeeR terhubung secara internal. |
| 2 | TX_FAULT | Kesalahan pemancar | 3 | Tidak dilaksanakan; terikat dengan VeeT. |
| 3 | TX_DISABLE | Menonaktifkan Transmitter | 3 | Lihat deskripsi TX Disable. |
| 4 | MOD DEF (2) | Modul Definisi 2 | 3 | Jalur data untuk bus ID serial. |
| 5 | MOD DEF (1) | Modul Definisi 1 | 3 | Garis jam untuk bus ID serial. |
| 6 | MOD DEF (0) | Modul Definisi 0 | 3 | Terikat dengan Vee di SFP. |
| 7 | RATE SELECT | Tidak digunakan | 3 | Tidak dilaksanakan; 33k tarik ke Vee. |
| 8 | Los | Kehilangan sinyal | 3 | Lihat opsi LOS. |
| 9 | VeeR | Tanah penerima | 1 | Terhubung ke VeeT di dalam SFP. |
| 10 | VeeR | Tanah penerima | 1 | Sama seperti di atas. |
| 11 | VeeR | Tanah penerima | 1 | Sama seperti di atas. |
| 12 | RD- | Data RX terbalik | 3 | AC dipasangkan, 100Ω diferensial. |
| 13 | RD+ | Data RX yang tidak terbalik | 3 | AC dipasangkan, 100Ω diferensial. |
| 14 | VeeR | Tanah penerima | 1 | Terhubung dengan VeeT. |
| 15 | VccR | Daya penerima | 2 | Terhubung dengan VccT. |
| 16 | VccT | Kekuatan pemancar | 2 | Terhubung ke VCCR. |
| 17 | VeeT | Tanah pemancar | 1 | Tanah yang sama. |
| 18 | TD+ | Data TX yang tidak terbalik | 3 | AC dipasangkan, input diferensial 100Ω. |
| 19 | TD- | Data TX terbalik | 3 | AC dipasangkan, input diferensial 100Ω. |
| 20 | VeeT | Tanah pemancar | 1 | Tanah yang sama. |
Catatan tentang Fungsi Pin
- Tutup Seq.:Perintah penyambungan pin selama hot-plugging.
- TX_FAULT:Secara permanen rendah (tidak didukung).
- TX_DISABLE:Pull-up internal 4,7kΩ. rendah (0-0,8V) → transceiver on; tinggi (2,0-3,465V) atau terbuka → reset.
- Mod-Def 0/1/2:Host menarik dengan 4.7k-10kΩ ke Vcc. Mod-Def 0 = modul hadir (dasar). Mod-Def 1 = jam, Mod-Def 2 = data.
- RX_LOS:LVTTL output. Dapat dinonaktifkan (opsi perintah). Jika tidak digunakan, terikat ke tanah melalui 100Ω.
- RD ± / TD ±:AC disatukan 100Ω garis diferensial. host SERDES harus mengakhiri RD ± dengan 100Ω; TD ± memiliki 100Ω internal terminasi.
Sumber Daya (+3.3V)
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Kondisi |
|---|---|---|---|---|---|---|
| Pasokan arus | Apakah | 320 | 375 | mA | 1.2W max pada Vcc penuh & temp | |
| Tegangan Masuk | Vcc | 3.13 | 3.3 | 3.47 | V | Dirujuk ke GND |
| Tegangan Maksimal | Vmax | 4 | V | Tidak merusak |
Low-Speed Interface (LVTTL)
| Parameter | Simbol | Min | Maksimal | Satuan | Kondisi |
|---|---|---|---|---|---|
| SFP Output LOW | VOL | 0 | 0.5 | V | 4.7k-10k pull-up ke host_Vcc |
| SFP Output Tinggi | VOH | host_Vcc-0.5 | host_Vcc+0.3 | V | Sama tarik-up |
| SFP Input LOW | VIL | 0 | 0.8 | V | 4.7k-10k tarik ke Vcc |
| SFP Input tinggi | HIV | 2 | Vcc + 0.3 | V | Sama tarik-up |
Karakteristik listrik kecepatan tinggi (SFP Side)
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Catatan |
|---|---|---|---|---|---|---|
| Frekuensi Jalur | fL | 125 | MHz | Kode 5 tingkat, IEEE 802.3 | ||
| TX Output Impedansi (diff) | Zout, TX | 100 | Oh | 1-125 MHz | ||
| RX Impedansi masukan (diff) | Zin, RX. | 100 | Oh | 1-125 MHz |
Antarmuka Berkecepatan Tinggi (Sisi Host)
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Catatan |
|---|---|---|---|---|---|---|
| Swing input TX berujung tunggal | Vinswing | 250 | 1200 | mV | ||
| Swing output RX berujung tunggal | Voutswing | 350 | 800 | mV | ||
| Waktu naik/turun (20-80%) | Tr,Tf | 175 | ps | |||
| TX input impedansi (SE) | Zin | 50 | Oh | |||
| Impedansi output RX (SE) | Zout | 50 | Oh |
Kisaran Suhu
| Parameter | Min | Tipikal | Maksimal | Satuan |
|---|---|---|---|---|
| Operasi (Komersial) | 0 | 70 | °C | |
| Mengoperasikan (Diperluas) | - 20 | 85 | °C | |
| Penyimpanan | - 40 | 85 | °C |
Bentuk Mekanis
Dimensi mekanik sisi host modul mengikuti spesifikasi SFP MSA. Bagian depan (menonjol di luar panel host) diperbesar untuk mengakomodasi jack RJ-45.
Dokumen referensi
- SFP Transceiver MSA, September 2000
- IEEE 802.3-2002 (termasuk 802.3ab)
- Atmel AT24C01A/02/04/08/16 2-Wire Serial EEPROM lembar data
Kepatuhan Peraturan
| Fitur | Standar | Hasil |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | Memenuhi |
| EMI | FCC Bagian 15 Kelas B, EN 55022 Kelas B | Memenuhi |
| Keamanan Laser | FDA 21CFR 1040.10, 1040.11; IEC/EN 60825-1,2 | Kelas 1 |
| Keamanan Produk | IEC/EN 60950, UL | Memenuhi |
| RoHS | 2002/95/EG | Memenuhi |
| EMC | EN61000-3 | Memenuhi |
