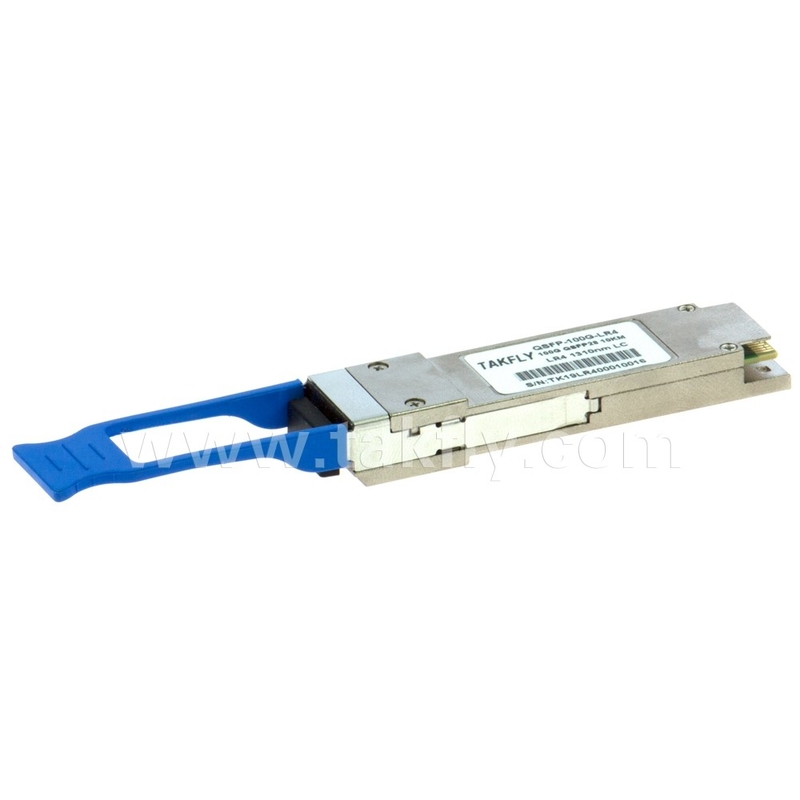

Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom

Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom

Detail produk:

Place of Origin: Guangdong, SHENZHEN
Nama merek: TAKFLY
Sertifikasi: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: TKQS28-100G-LR4

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1 Pices
Harga: US$0.01 ~ US$1200/PC
Delivery Time: 3-7working days
Payment Terms: L/C,D/A,D/P,T/T,Western Union,MoneyGram
Harga terbaik Kontak

Informasi Detail
Ratio: 50/50 Center Wavelength: 1450nm
Insertion Loss: ≤0.3dB Package Weight: 10g
Package Type: Bare Fiber, 900um Loose Tube, 2mm Cable Wavelegth: 1310nm
Axis Alignment: Slow axis or Fast axis Wavelength Range: 1310nm, 1550nm
Application: Optical Communication Systems Splitter Ratio: 98/2
Storage Temperature: -40~+85℃ Port Number: 1x2
Fiber Length: 1m Fiber: PM Corning 980nm fiber
Power Handling Capacity: High Power
Menyoroti:

100Gbps QSFP28 LR4 Transceiver

,

DDM QSFP28 LR4 Transceiver

,

10KM QSFP28 LR4 Transceiver

Deskripsi Produk

Fitur

ØHot pluggable QSFP28 MSA form factor

ØSesuai denganIEEE 802.3ba 100GBASE-LR4

ØMendukung kecepatan bit agregat 103.1Gb/s

ØHingga 10km jangkauan untuk G.652 SMF

ØSumber daya tunggal +3.3V

ØSuhu ruang operasi:0 ~ 70°C

ØTransmitter: didinginkan 4x25Gb/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)

ØPenerima: 4x25Gb/sPINBuah merah muda

Ø4x28GInterface serial listrik (CEI-28G-VSR)

ØKonsumsi daya maksimum 4.0W

ØKapal LC dupleks


Aplikasi

Ø100GBASE-LR4 Ethernet Links

ØInterkoneksi QDR dan DDR Infiniband

ØKoneksi 100G Telecom di sisi klien


Deskripsi

Produk ini adalah modul transceiver 100Gb/s yang dirancang untuk aplikasi komunikasi optik sesuai dengan 100GBASE-LR4 dari standar IEEE P802.3ba.Modul ini mengkonversi 4 saluran input data listrik 25Gb/s menjadi 4 saluran sinyal optik LAN WDM dan kemudian multipleks mereka ke dalam satu saluran untuk transmisi optik 100Gb/sSebaliknya di sisi penerima, modul de-multiplexes input optik 100Gb / s ke dalam 4 saluran sinyal optik LAN WDM dan kemudian mengubahnya menjadi 4 saluran output data listrik.

Panjang gelombang pusat dari 4 saluran LAN WDM adalah 1295.56, 1300.05, 1304.58 dan 1309.14 nm sebagai anggota jaringan panjang gelombang LAN WDM yang didefinisikan dalam IEEE 802.3ba.Peraturanhigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802.3ba Pasal 88 100GBASE-LR4 persyaratan.

Produk ini dirancang dengan faktor bentuk, koneksi optik/listrik dan antarmuka diagnostik digital telah dirancang untuk memenuhi kondisi operasi eksternal yang paling keras termasuk suhu, kelembaban dan gangguan EMI.


Deskripsi Fungsi

Modul transceiver menerima 4 saluran data listrik 25Gb/s,yang diproses oleh 4-saluran Clock and Data Recovery (CDR) IC yang membentuk kembali dan mengurangi jitter dari setiap sinyal listrikSelanjutnya, each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)Setiap laser meluncurkan sinyal optik dalam panjang gelombang tertentu yang ditentukan dalam persyaratan IEEE802.3ba 100GBASE-LR4.Sinyal optik 4 jalur ini akan secara optik multipleks menjadi serat tunggal oleh WDM MUX optik 4 ke 1Daya output optik dari setiap saluran dipertahankan konstan oleh sirkuit kontrol daya otomatis (APC).Output pemancar dapat dimatikan oleh sinyal perangkat keras TX_DIS dan/atau antarmuka serial 2-kawat.

Penerima menerima sinyal optik LAN WDM 4-lane. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA)Setiap penerima mengkonversi sinyal optik menjadi sinyal listrik. Sinyal listrik yang diregenerasi ditingkatkan dan diperkuat oleh bagian RX dari CDR 4-saluran.Sinyal listrik output 4-lane yang di-retimed sesuai dengan persyaratan antarmuka IEEE CAUI-4.Selain itu, setiap sinyal optik yang diterima dipantau oleh bagian DOM. Nilai yang dipantau dilaporkan melalui antarmuka serial 2-kawat.Jika satu atau lebih sinyal optik yang diterima lebih lemah dari batas, RX_LOS hardware alarm akan dipicu.

Satu catu daya +3.3V diperlukan untuk menyalakan produk ini.Sesuai dengan spesifikasi MSA modul ini menawarkan 7 pin kontrol hardware kecepatan rendah (termasuk antarmuka serial 2-kawat): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL dan IntL.

Module Select (ModSelL) adalah pin input. Ketika dipegang rendah oleh host, produk ini merespons perintah komunikasi serial 2-kabel.ModSelL memungkinkan penggunaan produk ini pada bus antarmuka 2-kabel tunggal.

Serial Clock (SCL) dan Serial Data (SDA) diperlukan untuk antarmuka komunikasi bus serial 2-kabel dan memungkinkan host untuk mengakses peta memori QSFP28.

Pin ResetL memungkinkan reset lengkap, mengembalikan pengaturan ke keadaan default mereka, ketika tingkat rendah pada pin ResetL dipegang lebih lama dari panjang pulsa minimum.Selama pelaksanaan reset host harus mengabaikan semua bit status sampai menunjukkan penyelesaian reset interrupt. Produk ini menunjukkan ini dengan posting IntL (Interrupt) sinyal dengan Data_Not_Ready bit negated di peta memori.Perhatikan bahwa pada power up (termasuk pemasangan panas) modul harus posting ini penyelesaian reset interrupt tanpa memerlukan reset.

Pin Low Power Mode (LPMode) digunakan untuk mengatur konsumsi daya maksimum untuk produk untuk melindungi host yang tidak mampu mendinginkan modul daya yang lebih tinggi, jika modul tersebut sengaja dimasukkan.

Module Present (ModPrsL) adalah sinyal lokal ke papan host yang, dalam tidak adanya produk, biasanya ditarik ke host Vcc. Ketika produk dimasukkan ke konektor,itu menyelesaikan jalur ke tanah melalui resistor pada papan host dan menegaskan sinyal. ModPrsL kemudian menunjukkan saat ini dengan mengatur ModPrsL ke keadaan Low.

Interrupt (IntL) adalah pin output. ?? Low?? menunjukkan kemungkinan kesalahan operasi atau status kritis untuk sistem host.Host mengidentifikasi sumber gangguan menggunakan antarmuka serial 2-kabel. Pin IntL adalah output kolektor terbuka dan harus ditarik ke tegangan Host Vcc pada papan Host.


Diagram Blok Transceiver

Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom 0

Gambar 1. Blok TransceiverDiagram



Penugasan Pin dan Deskripsi

Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom 1

Gambar 2. sesuai dengan MSA Konektor


Definisi Pin

PIN

Logika

Simbol

Nama/Deskripsi

Catatan s

1



GND

Tanah

1

2

CML-I

Tx2n

Transmitter Inverted Data Input



3

CML-I

Tx2p

Transmitter Non-Inverted Data output



4



GND

Tanah

1

5

CML-I

Tx4n

Transmitter Inverted Data Input



6

CML-I

Tx4p

Transmitter Non-Inverted Data output



7



GND

Tanah

1

8

LVTLL-I

ModSelL

Modul Pilih



9

LVTLL-I

ResetL

Modul Reset



10



VccRx

+3.3V Power Supply Receiver

2

11

LVCMOS-I/O

SCL

Jam Interface Serial 2 Kawat



12

LVCMOS-I/O

SDA

Data antarmuka serial 2-Wire



13



GND

Tanah



14

CML-O

Rx3p

Penerima data yang tidak terbalik



15

CML-O

Rx3n

Penerima data output terbalik



16



GND

Tanah

1

17

CML-O

Rx1p

Penerima data yang tidak terbalik



18

CML-O

Rx1n

Penerima data output terbalik



19



GND

Tanah

1

20



GND

Tanah

1

21

CML-O

Rx2n

Penerima data output terbalik



22

CML-O

Rx2p

Penerima data yang tidak terbalik



23



GND

Tanah

1

24

CML-O

Rx4n

Penerima data output terbalik

1

25

CML-O

Rx4p

Penerima data yang tidak terbalik



26



GND

Tanah

1

27

LVTTL-O

ModPrsL

Modul hadir



28

LVTTL-O

IntL

Mencegah



29



VccTx

Transmitter Pasokan Daya +3.3 V

2

30



Vcc1

+3.3 V Power Supply

2

31

LVTTL-I

LPMode

Mode Daya Rendah



32



GND

Tanah

1

33

CML-I

Tx3p

Input data yang tidak terbalik dari pemancar



34

CML-I

T3n

Transmitter Inverted Data Output



35



GND

Tanah

1

36

CML-I

T1p

Input data yang tidak terbalik dari pemancar



37

CML-I

T1n

Transmitter Inverted Data Output



38



GND

Tanah

1

 Catatan:

1. GND adalah simbol untuk sinyal dan pasokan (kekuatan) yang umum untuk modul QSFP28. Semua umum dalam modul dan semua tegangan modul dirujuk ke potensi ini kecuali dinyatakan lain.Sambungkan ini langsung ke papan inang sinyal bidang tanah umum.

2.VccRx, Vcc1 dan VccTx adalah pemasok daya penerima dan pemancar dan harus diterapkan secara bersamaan.Vcc1 dan Vcc Tx dapat dihubungkan secara internal dalam modul dalam kombinasi apa pun. Pin konektor masing-masing dinilai untuk arus maksimum dari 1000mA.


Filter catu daya yang direkomendasikan

Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom 2

Gambar 3. Sumber daya yang direkomendasikanFilterr


Rating Maksimal mutlak

Perlu dicatat bahwa operasi yang melebihi setiap rating maksimum mutlak individu dapat menyebabkan kerusakan permanen pada modul ini.

Parameter

Simbol

Min

Maksimal

Satuan

Catatan

Suhu penyimpanan

TS

- 40

85

DegC



Suhu ruang operasi

TOP

0

70

DegC



Tegangan Pasokan Daya

VCC

- 0.5

3.6

V



Kelembaban relatif (non-kondensasi)

RH

0

85

%



Batas kerusakan, setiap jalur

THd

5.5



dBm



Kondisi operasi dan persyaratan pasokan listrik yang direkomendasikan


Parameter

Simbol

Min

Tipikal

Maksimal

Satuan

Suhu ruang operasi

TOP

0



70

DegC

Tegangan Pasokan Daya

VCC

3.135

3.3

3.465

V

Tingkat data, setiap jalur





25.78125



Gb/s

Tegangan Masuk Kontrol Tinggi



2



Vcc

V

Tegangan input kontrol rendah



0



0.8

V

Hubungan Jarak dengan G.652

D

0.002



10

km

Catatan:

1.Tergantung pada kehilangan serat aktual / km (jarak link yang ditentukan adalah untuk kehilangan sisipan serat 0,4dB / km)



Karakteristik Listrik

Karakteristik listrik berikut didefinisikan di atas Lingkungan Operasi yang Direkomendasikan kecuali ditentukan sebaliknya.

Parameter

Simbol

Min

Tipikal

Maksimal

Satuan

Catatan

Konsumsi Daya







4.0

W



Pasokan arus

Icc





1.21

A



Transceiver Pasang dayaInisialisasi Waktu









2000



ms



1

Transmitter (setiap jalur)





Toleransi tegangan masukan ujung tunggal (Catatan 2)







- 0.3







4.0





V

Dirujuk ke sinyal TP1 umum

AC Mode Umum Input

Toleransi Tegangan





15







mV



RMS

Diferensial Input TeganganSwing Sempadan





50







mVpp

LOSA

Sempadan

Swing Diferensial

Input

Tegangan



Vin, PP



190





700



mVpp



Impedansi input diferensial

Zin

90

100

110

Ohm



Penerima (setiap jalur)



Tegangan Tunggal





Output







- 0.3







4.0





V

Dirujuk ke sinyal

umum

Output Mode Umum AC

Tegangan









7.5



mV



RMS

Pergeseran tegangan output diferensial



Vout, PP



300





850



mVpp



Impedansi Diferensial



Output



Zout



90



100



110



Ohm



Catatan:

1.Power-on Initialization Time adalah waktu dari ketika tegangan catu daya mencapai dan tetap di atastegangan pasokan operasi minimum yang direkomendasikan sampai saat modul berfungsi sepenuhnya.

2.Toleransi tegangan input ujung tunggal adalah kisaran yang diizinkan dari input instan sinyal.



Karakteristik optik

QSFP28 100GBASE-LR4


Parameter

Simbol

Min

Tipikal

Maksimal

Satuan

Catatan






Panjang gelombang jalur

L0

1294.53

1295.56

1296.59

nm






L1

1299.02

1300.05

1301.09

nm






L2

1303.54

1304.58

1305.63

nm






L3

1308.09

1309.14

1310.19

nm




Transmitter


Rasio penekanan mode sisi

SMSR

30





dB




Total Daya Peluncuran Rata-rata

PT





10.5

dBm




Rata-rata daya peluncuran, setiap jalur



PRata-rata



- Empat.3





4.5



dBm




OMA, setiap jalur

POMA

- Satu.3



4.5

dBm

1


Perbedaan dalam Peluncuran Kekuatanantara setiapDua.Jalur (OMA)



Ptx, perbedaan







5



dB




PeluncuranKekuatandalam OMA minus Transmitter dan Dispersi





- Dua.3







dBm




Hukuman (TDP), setiap jalur













TDP, setiap jalur

TDP





2.2

dB



Rasio Kepunahan

Urgensi

4





dB



RIN20OMA

RIN





-130

dB/Hz



Toleransi kerugian pengembalian optik

TOL





20

dB



Refleksi pemancar

RT





- 12

dB



Topeng mata {X1,X2, X3,Y1, Y2, Y3}





{0.25, 0.4, 0.45, 0.25, 0.28, 0,4}





2

Rata-rata  Peluncuran Kekuatan Putus

Transmitter, setiap jalur



Puff.







- 30



dBm



Penerima

Batas kerusakan, setiap jalur

THd

5.5





dBm

3

Total Daya Penerimaan Rata-rata







10.5

dBm



Rata-rata daya penerimaan, setiap jalur





-Sepuluh.6





4.5



dBm



Dapatkan  Kekuatan (OMA), Setiap

Jalan









4.5



dBm



Sensitivitas penerima (OMA), setiap jalur



SEN







- Delapan.6



dBm



Stres Penerima Sensitivitas

(OMA), setiap jalur









- Enam.8



dBm



4

Refleksi penerima

RR





- 26 tahun.

dB



Perbedaan dalam Dapatkan Kekuatan

antara dua jalur (OMA)



Prx, perbedaan







5.5



dB



Pernyataan LOS

LOSA



- 18 tahun.



dBm



LOS Deassert

KEKUATAN



- 15



dBm



LOS Hysteresis

Loss

0.5





dB



Penerima Listrik 3 dB frekuensi atas Cutoff, setiap jalur



Fc







31



GHz



Kondisi Tes Sensitivitas Reseptor Stres (Catatan 5)

VertikalTutup MataHukuman,Setiap Jalan







1.8





dB



Jitter mata J2 yang tertekan, setiap jalur





0.3



UI



Jitter mata J9 yang tertekan, setiap jalur





0.47



UI


 Catatan:

1.Bahkan jika TDP < 1 dB, OMA min harus melebihi nilai minimum yang ditentukan di sini.

2.Lihat Gambar 4 di bawah ini.

3.Penerima harus dapat mentolerir, tanpa kerusakan, paparan terus menerus terhadap sinyal input optik yang dimodulasi.

penerima tidak harus beroperasi dengan benar pada daya masukan ini.

4.Diukur dengan sinyal uji kesesuaian pada input penerima untuk BER = 1x10- 12.

5.Hukuman penutupan mata vertikal dan gerak mata stres adalah kondisi uji untuk mengukur sensitivitas penerima stres. penerima.

 Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom 3


Fungsi Diagnostik Digital

Karakteristik diagnostik digital berikut didefinisikan pada kondisi operasi normal kecuali ditentukan sebaliknya.

Parameter

Simbol

Min

Maksimal

Satuan

Catatan

Suhu monitormutlak kesalahan



DMI_Temp



-3



+3



DegC

Di atas kisaran suhu operasi

Monitor tegangan suplai

Kesalahan mutlak



DMI _VCC



- 0.1



0.1



V

Lebih dari operasi penuh

rentang

Saluran RX dayaMonitor absolut kesalahan



DMI_RX_Ch



-2



2



dB



1

Saluran Bias arus

monitor

DMI_Ibias_Ch

-10%

10%

mA



Saluran TX daya

memantau kesalahan mutlak

DMI_TX_Ch

-2

2

dB

1
 Catatan:

Karena untuk pengukuran Keakuratan dari berbeda tunggal modus serat, Di sana. bisa menjadi sebuah tambahan +/-1 dB fluktuasi, atau total +/- 3 dB Keakuratan.



Dimensi Mekanis

Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom 4

Angka4. Mechanical Outlinee


ESD

Transceiver ini ditentukan sebagai ambang ESD 1KV untuk pin data kecepatan tinggi dan 2KV untuk semua pin input listrik lainnya, diuji menurut MIL-STD-883, Metode 3015.4 /JESD22-A114-A (HBM).tindakan pencegahan ESD normal masih diperlukan selama penanganan modul iniTransceiver ini dikirim dalam kemasan pelindung ESD. lingkungan.


Keamanan Laser

Ini adalah produk laser kelas 1 menurut EN 60825-1:2014Produk ini sesuai dengan 21 CFR 1040.10 dan 1040.11 kecuali penyimpangan sesuai dengan Laser Notice No. 50, tanggal (24 Juni 2007).

Perhatian: Penggunaan kontrol atau penyesuaian atau pelaksanaan prosedur selain yang ditentukan di sini dapat mengakibatkan paparan radiasi berbahaya.


Kepatuhan Peraturan

Fitur

Referensi

Kinerja



Pengeluaran elektrostatik(ESD)



IEC/EN 61000-4-2



Kompatibel dengan standar



Interferensi elektromagnetik (EMI)

FCC Bagian 15 Kelas B EN 55022 Kelas B

(CISPR 22A)



Kompatibel dengan standar



Keamanan Mata Laser

FDA 21CFR 1040.10, 1040.11 IEC/EN

60825-1, 2



Produk laser kelas 1

Pengakuan komponen

IEC/EN 60950, UL

Kompatibel dengan standar

ROHS

2002/95/EG

Kompatibel dengan standar

EMC

EN61000-3

Kompatibel dengan standar


Label:

10G DWDM SFP +

Modul Transceiver Optik 1.25G BIDI

Modul Transceiver Optik 1270nm

Ingin Tahu lebih detail tentang produk ini

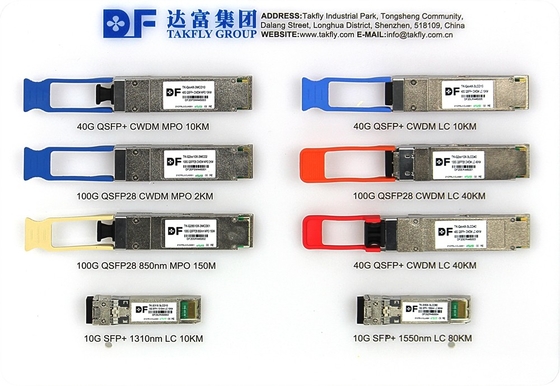

Sisi klien 100Gbps 10KM QSFP28 LR4 dengan DDM Transceiver Fiber Daya Tinggi Panjang 1m Koneksi Telekom bisakah Anda mengirimkan saya lebih banyak detail seperti jenis, ukuran, jumlah, bahan, dll.
Terima kasih!
Menunggu jawaban Anda.
