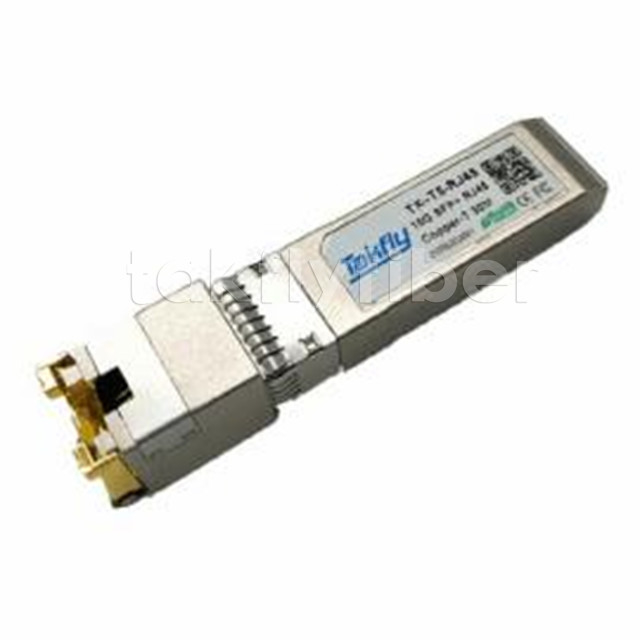

10GBASE-T SFP+ Copper Transceiver Compact RJ-45 konektor
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TK-T5-RJ45 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Kemasan rincian: | spons + kotak + karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Nomor model: | Konektor serat optik | Suhu Atorage: | -40°C~85℃ |
|---|---|---|---|
| Perangkat Pengkabelan: | ODF | Warna: | Pengaturan khusus |
| Sampel gratis: | Ya. | Diameter Luar Konektor: | 3,0mm, 2,0mm, 0,9mm |
| Warna Perumahan: | biru, hijau, krem | Medium Transmisi: | Mode Single-Mode/ Mulit |
| Fitur: | Tahan air | Bahan: | Plastik |
| Dapat dipertukarkan: | ≤0.2dB | Modus Serat: | 62,5/125µm OM1, 50/125µm OM2 |
| Pelabuhan: | Kotak hub serat dari Pelabuhan NINGBO | Nama Model: | Konektor Serat Optik |
| Berat badan: | 2kg | Kemungkinan diulang: | ≤0.2dB |
| Diameter Serat: | 125μm | Tipe Perakitan: | Mekanis |
| Modul Konektor: | 3.0mm | Konektor Kabel Od: | 0,9mm, 2,0mm, 3,0mm |
| Daya tahan: | ≥1000 Kali | Kapasitas Produksi: | 700000 buah/Bulan |
| Jenis pemolesan: | UPC, APC | Pengisi: | Grease silikon optik |
| Ketahanan: | 500 Siklus | Suhu operasi: | -40°C hingga +85°C |
| Kerugian Pengembalian Konektor: | SMF: UPC≥50, APC≥60; MMF: ≥30 | Semprotan garam: | 500 jam |
| Waktu Instalasi: | Dalam 60s (Tidak ada potongan serat) | Paket: | SMD, QFN-20, NRF24L01, Poly Bag, Fiber Optic |
| Jenis: | Regulator tegangan, logika logika, modul transceiver, transmisi dua arah serat tunggal, drive IC | D/C: | Terbaru, Baru, 2013+, 1234, RF Transceiver dan Modul Penerima |
| Jarak: | 20km, 300m, 3 km | Aplikasi: | Telekomunikasi, alarm, komputer, sistem monitor video, saluran serat 1x |
| Suhu operasi: | Standar, -40 ~ 85, -10 ° C ~ 70 ° C. | Panjang gelombang: | 1310nm/1550nm, 850nm, 1490nm/1310nm, 1310nm 1270nm |
| Nama produk: | Epon OLT PX20+, Modul Transceiver UART 433MHz, Modul Optik SFP Bidi SFP, SFP+ Transceiver, Modul SFP | Jaminan: | 365 hari, 3 tahun, 1 tahun |
| Tegangan suplai: | 1.9-3.6V, 0 ~ 110.2.7 V ~ 5.5 V, Umum | Sertifikasi: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Pengiriman oleh: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang, chaizhiquan91, thomas65339 |
| Sumber daya listrik: | 3.3V | Kecepatan Transfer Data: | 155m, 10g |
| Tegangan: | 1.9 ~ 3.6V, Standar | Sumber: | FP, VCSEL / PIN |
| Daya disipasi: | 0.1W, w | Kondisi: | Baru, 100% asli baru |
| Menyoroti: | 10GBASE-T SFP+ Transceiver Tembaga,Konektor RJ-45 SFP+ Transceiver Tembaga |
||
Deskripsi Produk
Fitur
Dukungan 10Gbase- T / 5Gbase- T / 2.5Gbase- T / 1000dasar- T- SFP footp yang bisa dicolok panasrint
- Kompak RJ-45 pemasangan konektor
- RoHS sesuai dan bebas timbal
- Single +3.3V daya pasokan
- 10 Gigabit Ethernet selesai. Kucing 6a kabel
- Lingkungan Mengoperasikan suhu: 0°C untuk +65°C
Deskripsi
SFP+-10GBASE-T Tembaga Kecil Bentuk Dapat dicolok (SFP) transceiVers adalah Berdasarkan SFP Berbagai Sumber
Persetujuan (MSA)).Mereka adalah kompatibel dengan yang 10Gbase- T / 5Gbase- T / 2.5Gbase- T / 1000dasar-T standar Seperti yang ditentukan dalam IEEE Penyakit menular seksual802.3. SFP+-10GBASE-T kegunaan yang SFP's RX_Los Pin untuk link indikasi. Jika Tarik ke atas SFPItu adalah
TX_Disable Pin, PHY IC menjadi Reset
Kabel
|
Standar |
Kabel |
Jangkauan |
Tuan rumah Pelabuhan |
|
10Gbase- T |
CAT6A |
30m |
XFI |
|
5Gbase- T/2.5Gbase- T |
CAT5E |
50m |
5GBase- R / 2.5GBase - X |
|
1000 Asal- T |
CAT5E |
100m |
1000 Asal-Mata uang asing |
SFP ke Konektor host PinKeluar.
|
Pin
|
Simbol
|
Nama/Deskripsi
|
Referensi.
|
|
1 |
VEET
|
Tanah pemancar (Bersamaan dengan PenerimaTanah)
|
1 |
|
2 |
TELAH
|
Transmitter Salah. Tidak didukung.
|
|
|
3 |
TDIS
|
Transmitter Matikan. Keluar laser dterikat pada tinggi atau terbuka.
|
2 |
|
4 |
MOD_DEF(2)
|
Modul Definisi2. Data garis untuk Serial ID.
|
3 |
|
5 |
MOD_DEF(1)
|
Modul Definisi 1. Jam garis untuk Serial ID.
|
3 |
|
6 |
MOD_DEF(0)
|
Modul Definisi 0.d dalam modul.
|
3 |
|
7 |
Tingkat Pilih |
Tidak ada koneksi. dibutuhkan |
|
|
8 |
Los |
Tinggi menunjukkan Tidak ada terikat. rendah menunjukkan LiTidak. |
4 |
|
9 |
VEER |
PenerimaTanah (Sering dengan Transmitter Groun(d) |
1 |
|
10 |
VEER |
Tanah penerima (Sering dengan Transmitter Groun(d) |
1 |
|
11 |
VEER |
Tanah penerima (Sering dengan Transmitter Groun(d) |
1 |
|
12 |
RD- |
Penerima Terbalik Data keluar. AC disatukan |
|
|
13 |
RD+ |
Penerima Tidak terbalik DATA keluar. AC disatukan |
|
|
14 |
VEER |
Tanah penerima (Sering dengan Transmitter Groun(d) |
1 |
|
15 |
VCCR |
Penerima Sumber Daya |
|
|
16 |
VCCT |
Kekuatan pemancar Pasokan |
|
|
17 |
VEET |
Tanah pemancar (Sering dengan Penerima Tanah) |
1 |
|
18 |
TD+ |
Transmitter tidak terbalik DATA dalam. AC Coupled. |
|
|
19 |
TD- |
Transmitter Terbalik DATA masuk. AC dipasangkan. |
|
|
20 |
VEET |
Tanah pemancar (Sering dengan Penerima Tanah) |
1 |
Catatan:
1. Penghubung tanah adalah Terkait dengan sasis tanah
2. PHY penyandang cacat pada TDIS > 2.0V atau terbuka, diaktifkan pada TDIS < 0.8V
3. Harus menjadi ditarik ke atas dengan 4.7k - 10k Ohm pada tuan rumah papan untuk a tegangan antara 2.0V dan 3.6 V. MOD_DEF(0) menarikgaris rendah sampai menunjukkan MoDula adalah terpasang Masuklah.
4. LVTTL kompatibel dengan a maksimum tegangan dari2.5V.
Angka 1Diagram host board conblok nektar Pin jumlah dan nama
+3,3V Volt Listrik Daya masukterface
Peraturan SFP+-10GBASE-T memiliki sebuah input tegangan rentang dari3.3 V +/- 5 persen.Peraturan 4V maksimum tegangan adalah Tidak diizinkan untukoperasi terus menerus.
|
+3.3Volt Listrik KekuatanAntarmuka |
||||||
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
unit |
Catatan/Kondisi |
|
Pasokan Saat ini |
Apakah |
|
700 |
900 |
mA |
3.0W maksimal daya selesai. penuh rentang tegangan dan suhu. Lihat peringatan Catatan di bawah |
|
Tegangan Masuk |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Referensi untuk GND |
|
Tegangan Maksimal |
Vmax |
|
|
4 |
V |
|
|
Arus Surge |
Pembuangan |
|
TBD |
|
mA |
Panas colokan di atas tetap negara bagian arus. Lihat peringatan Catatan di bawah |
Perhatian: Konsumsi daya dan arus lonjakan adalah lebih tinggi dari yang ditentukan nilai dalam yang SFP MSA
Sinyal Kecepatan Rendah
MOD_DEF( 1) (SCL) dan MOD_DEF(2) (SDA), adalah terbuka CMOS pembuangan sinyal (lihat bagian VII, "Komunikasi Serial Protokol").Keduanya. MOD_DEF( 1)dan MOD_DEF(2) harus menjadi ditarik ke atas untuk tuan rumah_Vcc
|
Sinyal Kecepatan Rendah, Karakter ElektronikIstik |
|||||
|
Parameter |
Simbol |
Min |
Maksimal |
unit |
Catatan/Kondisi |
|
SFP Output Rendah |
VOL |
0 |
0.5 |
V |
4.7k untuk 10k Tarik-ke atas untuk tuan rumah_Vcc, diukur pada sisi tuan rumah dari konektor |
|
SFP Output Tinggi |
VOH |
tuan rumah_Vcc- 0.5 |
tuan rumah_Vcc + 0.3 |
V |
4.7k untuk 10k Tarik-ke atas untuk tuan rumah_Vcc, diukur pada sisi tuan rumah dari konektor |
|
SFP Input Rendah |
VIL |
0 |
0.8 |
V |
4.7k untuk 10k Tarik-ke atas untuk Vcc, diukur pada SFP sisi dari menghubungkanatau |
|
SFP Input Tinggi |
HIV |
2 |
Vcc + 0.3 |
V |
4.7k untuk 10k Tarik-ke atas untuk Vcc, diukur pada SFP sisi dari menghubungkanatau |
Listrik Berkecepatan Tinggi Antarmuka
Semua sinyal kecepatan tinggi adalah AC-coupled secara internal.
|
Kecepatan Tinggi Listrik Transmisi antarmuka Line-SFP |
||||||
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
unit |
Catatan/Kondisi |
|
Garis Frekuensi |
fL |
|
125 |
|
MHz |
5-tingkat pengkodean, per IEEE 802.3 |
|
Tx Output Impedansi |
Zout, TX |
|
100 |
|
Ohm |
Berbeda, untuk semua frekuensi antara 1MHz dan 125MHz
|
|
Rx Input Impedansi |
Zin, RX. |
|
100 |
|
Ohm |
Berbeda, untuk semua frekuensi antara 1MHz dan 125MHz |
|
Tunggal ujung data input berayun |
Pengelasan |
250 |
|
1200 |
mV |
Single berakhir |
|
Tunggal ujung data output berayun |
Voutsing |
350 |
|
800 |
mV |
Single berakhir |
|
Waktu Kebangkitan/Jatuh |
Tr,T f |
|
175 |
|
psc |
20%-80% |
|
TX Input Impedansi |
Zin |
|
50 |
|
Ohm |
Single berakhir |
|
Rx Output Impedansi |
Zout |
|
50 |
|
Ohm |
Single berakhir |
Spesifikasi Umum
|
Umum |
||||||
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
unit |
Catatan/Kondisi |
|
Data Tingkat |
BR |
1 |
|
10 |
Gb/detik |
IEEE 802.3 kompatibel. Lihat Catatan 1,2 Elow |
Catatan:
1. Jam toleransi adalah +/- 50 ppm
Spesifikasi Lingkungan
Deteksi silang otomatis Apakah memungkinkan?ed. Kabel crossover eksternal adalah Tidak dibutuhkan
|
Lingkungan Spesifikasi |
||||||
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
unit |
Catatan/Kondisi |
|
Suhu operasi |
Di atas |
0 |
|
65 |
°C |
Suhu kasus |
|
Suhu penyimpanan |
Tto |
- 40 |
|
85 |
°C |
Lingkungan suhu |
Komunikasi Serial PRotocol
Semua WINTOP SFP mendukung komunikasi serial 2-kabel protokol diuraikan dalam yang SFP MSA. Merekae SFP penggunaan sebuah MCU,bisa menjadi diakses dengan alamat dari A0h.
|
Serial Waktu Bus, ReqPengamatan |
||||||
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
unit |
Catatan/Kondisi |
|
Aku2C Jam Tingkat |
|
0 |
|
200,00 0 |
Hz |
|
Spesifikasi mekanik (Unit:mm)
