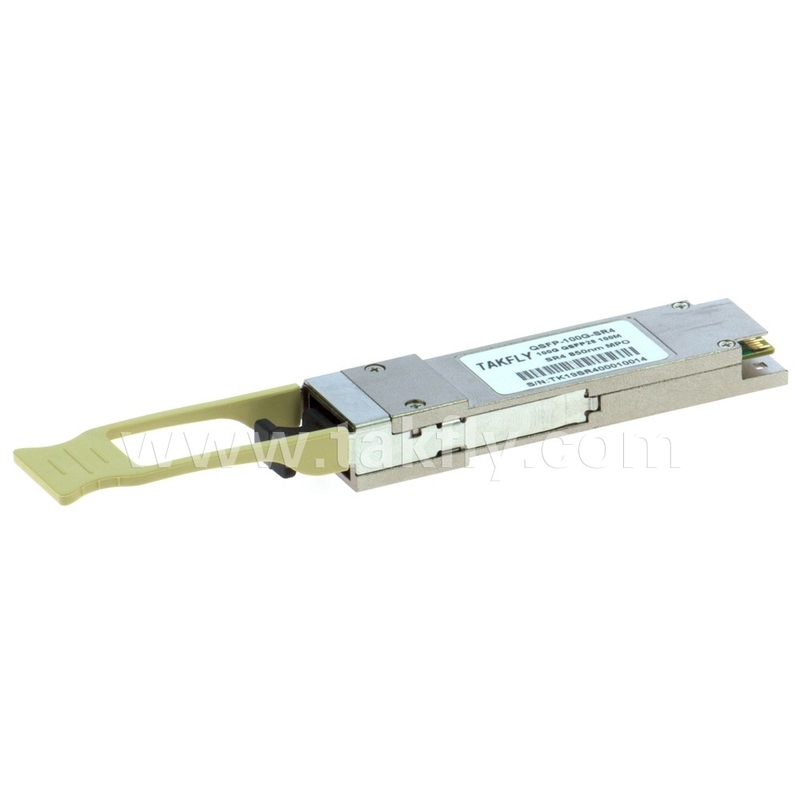

100Gbps QSFP28 SR4 850nm 100m MPO dengan DDM Transceiver Hingga 27.952 Gbps Tingkat data per saluran
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TKQS28-100G-SR4 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Perbandingan: | 50/50 | Panjang Gelombang Tengah: | 1450nm |
|---|---|---|---|
| Kerugian penyisipan: | ≤0.3dB | Berat paket: | 10g |
| Jenis Paket: | Serat Telanjang, Tabung Longgar 900um, Kabel 2mm | Panjang gelombang: | 1310nm |
| Penyelarasan sumbu: | Sumbu lambat atau Sumbu cepat | Kisaran panjang gelombang: | 1310nm, 1550nm |
| Aplikasi: | Sistem Komunikasi Optik | Rasio pemisah: | 98/2 |
| Suhu penyimpanan: | -40~+85℃ | Nomor pelabuhan: | 1X2 |
| Panjang Serat: | 1m | serat: | PM Corning serat 980nm |
| Kapasitas Penanganan Daya: | Kekuatan tinggi | ||
| Menyoroti: | 100M QSFP28 SR4 Transceiver,100Gbps QSFP28 SR4 Transceiver,850nm QSFP28 SR4 Transceiver |
||
Deskripsi Produk
- TKQS28-100G-SR4Dirancang untuk digunakan dalam 100 Gigabit per link kedua melalui serat multimode. Mereka sesuai dengan QSFP28 MSA dan IEEE 802.3bm
- Bagian pemancar optik dari transceiver menggabungkan 4-saluran VCSEL (Vertical Cavity Surface Emitting Laser) array, buffer input 4 saluran dan driver laser, monitor diagnostik, kontrol dan blok bias.antarmuka kontrol menggabungkan antarmuka serial Two Wire dari sinyal jam dan data. Monitor diagnostik untuk bias VCSEL, suhu modul,tdaya optik yang dikirimkan,kekuatan optik yang diterima dan tegangan pasokan diimplementasikan dan hasilnya tersedia melalui antarmuka TWS.Bendera ditetapkan dan gangguan dihasilkan ketika atribut berada di luar ambang batas. Bendera juga ditetapkan dan gangguan yang dihasilkan untuk kehilangan sinyal masukan (LOS) dan kondisi kesalahan pemancar.Semua bendera terkunci dan akan tetap ditetapkan bahkan jika kondisi yang memulai kunci dibersihkan dan operasi dilanjutkan. Semua gangguan dapat disembunyikan dan bendera diatur ulang dengan membaca register bendera yang sesuai. output optik akan menekan untuk kehilangan sinyal masukan kecuali menekan dinonaktifkan.Deteksi kesalahan atau channel deactivation melalui antarmuka TWS akan menonaktifkan channelStatus, alarm/peringatan dan informasi kesalahan tersedia melalui antarmuka TWS.
- Bagian penerima optik transceiver menggabungkan array fotodioda PIN 4 saluran, array TIA 4 saluran, buffer output 4 saluran, monitor diagnostik, dan blok kontrol dan bias.Monitor diagnostik untuk daya input optik diterapkan dan hasilnya tersedia melalui antarmuka TWSAlarm dan batas peringatan ditetapkan untuk atribut yang dipantau. bendera ditetapkan dan gangguan dihasilkan ketika atribut berada di luar ambang batas.Bendera juga ditetapkan dan gangguan yang dihasilkan untuk kehilangan sinyal input optik (LOS). Semua bendera terkunci dan akan tetap ditetapkan bahkan jika kondisi yang memulai bendera dibersihkan dan operasi dilanjutkan.Semua gangguan dapat disembunyikan dan bendera diatur kembali setelah membaca daftar bendera yang sesuai. output listrik akan dimatikan untuk kehilangan sinyal masukan (kecuali dimatikan) dan saluran de-aktivasi melalui antarmuka TWS.Status dan informasi alarm/peringatan tersedia melalui antarmuka TWS.
Fitur
ØHingga 27.952 Gbps Tingkat data per saluran
ØPanjang tautan maksimum 100m tautan pada serat multimode OM3
ØTeknologi VCSEL 850nm Keandalan Tinggi
ØMesin penggiling
ØDiagnosis digital sesuai dengan SFF-8436
ØSesuai dengan QSFP28 MSA
ØKisaran suhu operasi kasus:0°C sampai 70°C
ØPenghambatan daya < 2,5 W
Aplikasi
ØPusat data
ØInfiniband QDR
ØSaluran serat
Standar
ØSesuai dengan IEEE 802.3 bm
ØSesuai dengan SFF-8436
ØRoHS sesuai.
Absolute Maksimal Ratings
|
Parameter |
Simbol |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan |
|
Suhu penyimpanan |
T |
- 40 |
- |
85 |
oC |
|
|
Kelembaban Relatif |
RH |
5 |
- |
95 |
% |
|
|
Tegangan Pasokan Daya |
VCC |
- 0.3 |
- |
4 |
V |
|
|
Tegangan Masuk Sinyal |
|
Vcc-0.3 |
- |
Vcc + 0.3 |
V |
|
Kondisi operasi yang direkomendasikan
|
Parameter |
Simbol |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan |
|
Suhu operasi kasus |
Tcase |
0 |
- |
70 |
oC |
Tanpa aliran udara |
|
Tegangan Pasokan Daya |
VCC |
3.14 |
3.3 |
3.46 |
V |
|
|
Arus Pasokan Listrik |
ICC |
- |
|
750 |
mA |
|
|
Tingkat Data |
BR |
|
25.78125 |
|
Gbit/s |
Setiap saluran |
|
Jarak Transmisi |
TD |
|
- |
100 |
m |
OM3 MMF |
Spesifikasi Listrik
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
NOte |
|
Tegangan Pasokan |
Vcc |
3.14 |
3.3 |
3.46 |
V |
|
|
Pasokan arus |
Icc |
|
|
750 |
mA |
|
|
Transmitter |
||||||
|
Impedansi diferensial masukan |
Rin |
|
100 |
|
Oh |
1 |
|
Swing input data diferensial |
Vin, PP |
180 |
|
1000 |
mV |
|
|
Toleransi tegangan input ujung tunggal |
VinT |
- 0.3 |
|
4.0 |
V |
|
|
Penerima |
||||||
|
Swing output data diferensial |
Vout, PP |
300 |
|
850 |
mV |
2 |
|
Tegangan keluaran ujung tunggal |
|
- 0.3 |
|
4.0 |
V |
|
Catatan:
1.Terhubung langsung ke TX data input pin.
2.Ke 100Ω ohm terminasi diferensial.
Karakteristik optik
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
NOte |
|
Transmitter |
||||||
|
Panjang Gelombang Pusat |
λ0 |
840 |
|
860 |
nm |
|
|
Rata-rata Daya Peluncuran per jalur |
|
- Delapan.4 |
|
2.4 |
dBm |
|
|
Lebar Spektral (RMS) |
σ |
|
|
0.6 |
nm |
|
|
Rasio Ekstinsi Optik |
Urgensi |
2 |
|
|
dB |
|
|
Penalti pemancar dan penyebaran setiap jalur |
TDP |
|
|
4.3 |
dB |
|
|
Toleransi kerugian pengembalian optik |
ORL |
|
|
12 |
dB |
|
|
Masker mata output |
Sesuai dengan IEEE 802.3bm |
|
||||
|
Penerima |
||||||
|
Panjang gelombang penerima |
λin |
840 |
|
860 |
nm |
|
|
Rx Sensitivitas per jalur |
RSENS |
|
|
-Sepuluh.3 |
dBm |
1 |
|
Kekuatan saturasi masukan (terlalu banyak beban) |
Psat |
2.4 |
|
|
dBm |
|
|
Refleksi penerima |
R |
|
|
- 12 |
dB |
|
Catatan:
1.Diukur dengan PRBS 231-1 pola uji, @25.78Gb/s, BER<10- 12.
Penugasan Pin
Gambar 1---Pin keluar dari blok konektor pada host board
|
Pin |
Simbol |
Nama/Deskripsi |
NOte |
|
1 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
2 |
Tx2n |
Transmitter Inverted Data Input |
|
|
3 |
Tx2p |
Transmitter Non-Inverted Data output |
|
|
4 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
5 |
Tx4n |
Transmitter Inverted Data Input |
|
|
6 |
Tx4p |
Transmitter Non-Inverted Data output |
|
|
7 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
8 |
ModSelL |
Modul Pilih |
|
|
9 |
ResetL |
Modul Reset |
|
|
10 |
VccRx |
3.3V Power Supply Receiver |
2 |
|
11 |
SCL |
Jam Interface Serial 2-Wire |
|
|
12 |
SDA |
Data antarmuka serial 2-kabel |
|
|
13 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
|
|
14 |
Rx3p |
Penerima data yang tidak terbalik |
|
|
15 |
Rx3n |
Penerima data output terbalik |
|
|
16 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
17 |
Rx1p |
Penerima data yang tidak terbalik |
|
|
18 |
Rx1n |
Penerima data output terbalik |
|
|
19 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
20 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
21 |
Rx2n |
Penerima data output terbalik |
|
|
22 |
Rx2p |
Penerima data yang tidak terbalik |
|
|
23 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
24 |
Rx4n |
Penerima data output terbalik |
1 |
|
25 |
Rx4p |
Penerima data yang tidak terbalik |
|
|
26 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
27 |
ModPrsl |
Modul hadir |
|
|
28 |
IntL |
Mencegah |
|
|
29 |
VccTx |
3.3V pemancar catu daya |
2 |
|
30 |
Vcc1 |
3.3V catu daya |
2 |
|
31 |
LPMode |
Mode Daya Rendah,Tidak terhubung |
|
|
32 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
33 |
Tx3p |
Input data yang tidak terbalik dari pemancar |
|
|
34 |
T3n |
Transmitter Inverted Data Output |
|
|
35 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
|
36 |
T1p |
Input data yang tidak terbalik dari pemancar |
|
|
37 |
T1n |
Transmitter Inverted Data Output |
|
|
38 |
GND |
Tanah pemancar (Samaan dengan Ground Penerima) |
1 |
Catatan:
1.GND adalah simbol untuk sinyal dan pasokan (kekuatan) yang umum untuk modul QSFP28. Semua umum dalam modul QSFP28 dan semua tegangan modul dirujuk ke potensi ini kecuali dinyatakan lain.Sambungkan ini langsung ke papan inang sinyal bidang tanah umum.
2.VccRx, Vcc1 dan VccTx adalah sumber daya penerima dan pemancar dan harus diterapkan secara bersamaan.Vcc1 dan Vcc Tx dapat dihubungkan secara internal dalam modul transceiver QSFP28 dalam kombinasi apa pun. Pin konektor masing-masing diberi nama untuk arus maksimum 500mA
Fungsi Diagnostik Digital
TKQS28-100G-SR4 mendukung protokol komunikasi serial 2-kabel seperti yang didefinisikan dalam QSFP28 MSA.,which memungkinkan akses real-time ke parameter operasi berikut
ŸSuhu transceiver
ŸListrik bias laser
ŸDaya optik yang dikirimkan
ŸDaya optik yang diterima
ŸTegangan pasokan transceiver
Ini juga menyediakan sistem alarm dan peringatan yang canggih, yang dapat digunakan untuk memperingatkan pengguna akhir ketika parameter operasi tertentu berada di luar kisaran normal yang ditetapkan pabrik.
Informasi operasi dan diagnostik dipantau dan dilaporkan oleh Digital Diagnostics Transceiver Controller di dalam transceiver, yang diakses melalui antarmuka serial 2-kawat. Ketika protokol serial diaktifkan, sinyal jam serial (pin SCL) dihasilkan oleh host. Tepi positif jam data ke dalamQSFP28Transceiver ke segmen peta memori yang tidak terlindungi.
Sisi negatif jam data dariQSFP28Transceiver. Serial data signal (SDA pin) adalah bidirectional untuk serial data transfer. Host menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial. Memori terorganisir sebagai serangkaian kata data 8-bit yang dapat ditangani secara individual atau berurutan. Antarmuka serial 2-kawat menyediakan akses berurutan atau acak ke parameter 8 bit, dihubungi dari 00h ke alamat maksimum memori.
Klausa ini mendefinisikan Peta Memori untuk transceiver QSFP28 yang digunakan untuk serial ID, pemantauan digital dan fungsi kontrol tertentu.Peta memori telah diubah untuk mengakomodasi 4 saluran optik dan membatasi ruang memori yang dibutuhkan.Struktur memori ditunjukkan dalamGambar 2 - Peta Memori QSFP28.Ruang memori disusun menjadi halaman tunggal, ruang alamat 128 byte dan beberapa halaman ruang alamat atas. Struktur ini memungkinkan akses tepat waktu ke alamat di halaman bawah, misalnyaMencegah Bendera dan Monitor. Kurang waktu entri kritis, misalnya informasi serial ID dan pengaturan ambang, tersedia dengan fungsi Page Select.Struktur ini juga menyediakan perluasan alamat dengan menambahkan halaman atas tambahan sesuai kebutuhanMisalnya, diGambar 2Halaman atas 01 dan 02 bersifat opsional. Halaman atas 01 memungkinkan implementasi Application Select Table, dan halaman atas 02 menyediakan ruang baca / tulis pengguna.Halaman bawah dan halaman atas 00 dan 03 selalu diterapkan. Alamat antarmuka yang digunakan adalah A0xh dan terutama digunakan untuk waktu data kritis seperti penanganan gangguan dalamUntuk mengaktifkan satu kali membaca untuk semua data yang berkaitan dengan situasi gangguan. menyatakan, host dapat membaca lapangan bendera untuk menentukan saluran yang dipengaruhi dan jenis bendera.
Untuk informasi lebih rinci termasuk definisi peta memori, silakan lihatQSFP28Spesifikasi MSA.
Gambar 2️Peta Memori QSFP28
Peta Memori Bawah
Bagian bawah 128 byte dari ruang alamat bus serial 2-kabel, lihatTabel 1,digunakan untuk mengakses berbagai
fungsi pengukuran dan diagnostik, serangkaian fungsi kontrol, dan sarana untuk memilih mana dari berbagai halaman peta memori atas diakses pada pembacaan berikutnya. dapat dihubungi secara langsung dan dengan demikian dipilih untuk fungsi pemantauan dan kontrol yang mungkin perlu berulang kali Pengertian dariakubidang dentifier adalah sama dengan halaman 00h Byte 128.
Tabel 1️Peta Memori Bawah
|
Alamat Byte Alamat ByteAlamat Byte |
Deskripsi |
Jenis |
|
0 |
Identifier (1 Byte) |
Baca-Hanya |
|
1-2 |
Status (2 Bytes) |
Baca-Hanya |
|
3-21 |
Tanda Putus (19 Bytes) |
Baca-Hanya |
|
22-33 |
Monitor Modul (12 Bytes) |
Baca-Hanya |
|
34-81 |
Monitor Saluran (48 Bytes) |
Baca-Hanya |
|
82-85 |
Diasumsikan (4 Bytes) |
Baca-Hanya |
|
86-97 |
Kontrol (12 Bytes) |
Membaca/Menulis |
|
98-99 |
Diasumsikan (2 Bytes) |
Membaca/Menulis |
|
100-106 |
Modul dan Topeng Saluran (7 Bytes) |
Membaca/Menulis |
|
107-118 |
Diasumsikan (12 Bytes) |
Membaca/Menulis |
|
119-122 |
Area entri perubahan kata sandi (opsional) (4 Bytes) |
Membaca/Menulis |
|
123-126 |
Area entri kata sandi (opsional) (4 Bytes) |
Membaca/Menulis |
|
127 |
Halaman Pilih Byte |
Membaca/Menulis |
Bits Indikator Status
Indikator status didefinisikan dalam Tabel 2.
Tabel 2️Indikator Status
|
Byte |
Sedikit |
Nama |
Deskripsi |
|
1 |
Semua |
Dijamin |
|
|
2 |
7 |
Dijamin |
|
|
|
6 |
Dijamin |
|
|
|
5 |
Dijamin |
|
|
|
4 |
Dijamin |
|
|
|
3 |
Dijamin |
|
|
|
2 |
Dijamin |
|
|
|
1 |
IntL |
Status digital pin output Interrupt IntL. |
|
|
0 |
Data_Not_Ready |
Menunjukkan transceiver belum mencapai daya dan data monitor belum siap. Bit tetap tinggi sampai data siap untuk dibaca pada saat perangkat mengatur bit rendah. |
Mencegah Bendera
Bagian dari peta memori (Bytes 3 sampai 21), membentuk bidang bendera. Dalam bidang ini, status LOS dan Tx Fault serta alarm dan peringatan untuk berbagai item yang dipantau dilaporkan.Untuk operasi normal dan keadaan default, bit dalam bidang ini memiliki nilai 0b. Untuk kondisi yang ditentukan dari LOS, Tx Fault, modul dan saluran alarm dan peringatan, bit yang sesuai atau bit ditetapkan, nilai = 1b. Setelah menegaskan,bit tetap diatur (dikunci) sampai dibersihkan oleh operasi membaca yang mencakup bit yang terkena atau diatur ulang oleh pin ResetL. Tanda-tanda Interrupt Status Saluran didefinisikan dalamTabel 3.
Tabel 3
|
Byte |
Sedikit |
Nama |
Deskripsi |
|
3 |
7 |
L-Tx4 LOS |
Indikator TX LOS terkunci, saluran 4 (Tidak mendukung) |
|
|
6 |
L-Tx3 LOS |
Indikator TX LOS terkunci, saluran 3 (Tidak mendukung) |
|
|
5 |
L-Tx2 LOS |
Indikator TX LOS terkunci, saluran 2 (Tidak mendukung) |
|
|
4 |
L-Tx1 LOS |
Indikator TX LOS terkunci, saluran 1 (Tidak mendukung) |
|
|
3 |
L-Rx4 LOS |
Indikator RX LOS terkunci, saluran 4 |
|
|
2 |
L-Rx3 LOS |
Indikator RX LOS terkunci, saluran 3 |
|
|
1 |
L-Rx2 LOS |
Indikator RX LOS terkunci, saluran 2 |
|
|
0 |
L-Rx1 LOS |
Indikator RX LOS terkunci, saluran 1 |
|
4 |
7-4 |
Dijamin |
|
|
|
3 |
Kesalahan L-Tx4 |
Indikator kesalahan TX terkunci, saluran 4 |
|
|
2 |
Kesalahan L-Tx3 |
Indikator kesalahan TX terkunci, saluran 3 |
|
|
1 |
Kesalahan L-Tx2 |
Indikator kesalahan TX terkunci, saluran 2 |
|
|
0 |
Kesalahan L-Tx1 |
Indikator kesalahan TX terkunci, saluran 1 |
|
5 |
Semua |
Dijamin |
|
Tanda-tanda gangguan monitor modul didefinisikan dalam Tabel 4.
Tabel 4️Modul Monitor Interrupt Flags
|
Byte |
Sedikit |
Nama |
Deskripsi |
|
6 |
7 |
L-Temp Alarm Tinggi |
Alarm suhu tinggi terkunci |
|
|
6 |
L-Temp Low Alarm |
Alarm suhu rendah terkunci |
|
|
5 |
Peringatan L-Temp Tinggi |
Peringatan suhu tinggi dengan kunci |
|
|
4 |
L-Temp Low Warning |
Peringatan suhu rendah dengan kunci |
|
|
3-0 |
Dijamin |
|
|
7 |
7 |
L-Vcc Alarm Tinggi |
Alarm tegangan tinggi yang terkunci |
|
|
6 |
L-Vcc Low Alarm |
Alarm tegangan rendah |
|
|
5 |
Peringatan Tinggi L-Vcc |
Peringatan ketegangan tinggi |
|
|
4 |
Peringatan rendah L-Vcc |
Peringatan ketegangan rendah |
|
|
3-0 |
Dijamin |
|
|
8 |
Semua |
Dijamin |
|
Tanda-tanda Interrupt Channel Monitor didefinisikan dalam Tabel 5
Tabel 5️Channel Monitor Interrupt Flags
|
Byte |
Sedikit |
Nama |
Deskripsi |
|
9 |
7 |
L-Rx1 Alarm Daya Tinggi |
Alarm daya tinggi RX, saluran 1 |
|
|
6 |
L-Rx1 Low Power Alarm |
Alarm daya rendah RX terkunci, saluran 1 |
|
|
5 |
L-Rx1 Pemberitahuan Daya Tinggi |
Peringatan RX bertenaga tinggi, saluran 1 |
|
|
4 |
L-Rx1 Peringatan Daya Rendah |
Peringatan daya RX rendah, saluran 1 |
|
|
3 |
L-Rx2 Alarm Daya Tinggi |
Alarm RX bertenaga tinggi, saluran 2 |
|
|
2 |
L-Rx2 Low Power Alarm |
Alarm daya rendah RX terkunci, saluran 2 |
|
|
1 |
Peringatan L-Rx2 Daya Tinggi |
Peringatan RX bertenaga tinggi, saluran 2 |
|
|
0 |
L-Rx2 Peringatan Daya Rendah |
Peringatan daya RX rendah, saluran 2 |
|
10 |
7 |
L-Rx3 Alarm Daya Tinggi |
Alarm RX bertenaga tinggi, saluran 3 |
|
|
6 |
L-Rx3 Low Power Alarm |
Alarm daya rendah RX terkunci, saluran 3 |
|
|
5 |
L-Rx3 Pemberitahuan Daya Tinggi |
Peringatan daya tinggi RX, saluran 3 |
|
|
4 |
L-Rx3 Peringatan Daya Rendah |
Peringatan daya RX rendah, saluran 3 |
|
|
3 |
L-Rx4 Alarm Daya Tinggi |
Alarm RX bertenaga tinggi, saluran 4 |
|
|
2 |
L-Rx4 Low Power Alarm |
Alarm daya rendah RX terkunci, saluran 4 |
|
|
1 |
Peringatan L-Rx4 Daya Tinggi |
Peringatan daya tinggi RX, saluran 4 |
|
|
0 |
L-Rx4 Peringatan Daya Rendah |
Peringatan daya RX rendah, saluran 4 |
|
11 |
7 |
L-Tx1 Bias Alarm Tinggi |
Alarm bias TX tinggi, saluran 1 |
|
|
6 |
L-Tx1 Bias Low Alarm |
Alarm bias TX rendah, saluran 1 |
|
|
5 |
L-Tx1 Bias Peringatan Tinggi |
Peringatan bias TX tinggi yang terkunci, saluran 1 |
|
|
4 |
L-Tx1 Bias Low Warning |
Peringatan bias TX rendah, saluran 1 |
|
|
3 |
L-Tx2 Bias Alarm Tinggi |
Alarm bias TX tinggi, saluran 2 |
|
|
2 |
L-Tx2 Bias Low Alarm |
Alarm bias TX rendah, saluran 2 |
|
|
1 |
L-Tx2 Bias Peringatan Tinggi |
Peringatan bias TX tinggi terkunci, saluran 2 |
|
|
0 |
L-Tx2 Bias Low Warning |
Peringatan bias TX rendah, saluran 2 |
|
12 |
7 |
L-Tx3 Bias Alarm Tinggi |
Alarm bias TX tinggi terkunci, saluran 3 |
|
|
6 |
L-Tx3 Bias Low Alarm |
Alarm bias TX rendah terkunci, saluran 3 |
|
|
5 |
L-Tx3 Bias Peringatan Tinggi |
Peringatan bias TX tinggi terkunci, saluran 3 |
|
|
4 |
L-Tx3 Bias Low Warning |
Peringatan bias TX rendah, saluran 3 |
|
|
3 |
L-Tx4 Bias Alarm Tinggi |
Alarm bias TX tinggi, saluran 4 |
|
|
2 |
L-Tx4 Bias Low Alarm |
Alarm bias TX rendah, saluran 4 |
|
|
1 |
L-Tx4 Bias Peringatan Tinggi |
Peringatan bias TX tinggi terkunci, saluran 4 |
|
|
0 |
L-Tx4 Bias Low Warning |
Peringatan bias TX rendah, saluran 4 |
|
13 |
7 |
L-Tx1 Alarm Daya Tinggi |
Alarm daya tinggi TX, saluran 1 |
|
|
6 |
L-Tx1 Low Power Alarm |
TX Low Power Alarm, saluran 1 |
|
|
5 |
L-Tx1 Pemberitahuan Daya Tinggi |
Peringatan TX Power tinggi, saluran 1 |
|
|
4 |
L-Tx1 Peringatan Daya Rendah |
TX Low Alarm, saluran 1 |
|
|
3 |
L-Tx2 Alarm Daya Tinggi |
Alarm daya tinggi TX, saluran 2 |
|
|
2 |
L-Tx2 Low Power Alarm |
TX Low Power Alarm terkunci, saluran 2 |
|
|
1 |
Peringatan L-Tx2 Daya Tinggi |
Peringatan TX Power tinggi, saluran 2 |
|
|
0 |
L-Tx2 Peringatan Daya Rendah |
TX Low Alarm, saluran 2 |
|
14 |
7 |
L-Tx3 Alarm Daya Tinggi |
Alarm TX Power tinggi, saluran 3 |
|
|
6 |
L-Tx3 Low Power Alarm |
TX Low Power Alarm terkunci, saluran 3 |
|
|
5 |
L-Tx31 Pemberitahuan Daya Tinggi |
Peringatan TX Power tinggi, saluran 3 |
|
|
4 |
Peringatan L-Tx3 Low Power |
TX rendah, peringatan daya, saluran 3 |
|
|
3 |
L-Tx4 Alarm Daya Tinggi |
Alarm TX Power tinggi terkunci, saluran 4 |
|
|
2 |
L-Tx4 Low Power Alarm |
TX Low Power Alarm, saluran 4 |
|
|
1 |
Peringatan L-Tx4 Daya Tinggi |
Peringatan TX Power tinggi, saluran 4 |
|
|
0 |
Peringatan L-Tx4 Low Power |
TX Low Alarm, saluran 4 |
|
15-16 |
Semua |
Dijamin |
Bendera pemantauan saluran yang disediakan, set 4 |
|
17-18 |
Semua |
Dijamin |
Bendera monitor saluran yang disediakan, set 5 |
|
19-20 |
Semua |
Dijamin |
Bendera monitor saluran yang disediakan, set 6 |
|
21 |
Semua |
Dijamin |
|
Monitor Modul
Pemantauan waktu nyata untuk modul QSFP28 meliputi suhu transceiver, tegangan pasokan transceiver, dan pemantauan untuk setiap saluran transmisi dan penerimaan.Parameter yang diukur dilaporkan dalam bidang data 16 bit, yaitu, dua byte berantai.Tabel 6.
Tabel 6️Nilai pemantauan modul
|
Byte |
Sedikit |
Nama |
Deskripsi |
|
22 |
Semua |
Suhu MSB |
Suhu modul yang diukur secara internal |
|
23 |
Semua |
Suhu LSB |
|
|
24-25 |
Semua |
Dijamin |
|
|
26 |
Semua |
Tegangan Pasokan MSB |
Tegangan pasokan modul yang diukur secara internal |
|
27 |
Semua |
Tegangan Supply LSB |
|
|
28 sampai 33 |
Semua |
Dijamin |
|
Pemantauan Saluran
Pemantauan saluran waktu nyata adalah untuk setiap saluran mengirimkan dan menerima dan termasuk daya input optik,Tx bias current dan Tx output Power. Pengukuran dikalibrasi atas suhu operasi dan tegangan yang ditentukan oleh vendor dan harus ditafsirkan seperti yang didefinisikan di bawah ini.Nilai ambang alarm dan peringatan harus ditafsirkan dengan cara yang sama seperti data 16-bit waktu nyata.Tabel 7 mendefinisikan Monitoring Saluran.
Tabel 7️Nilai Pemantauan Saluran
|
Byte |
Sedikit |
Nama |
Deskripsi |
|
34 |
Semua |
Rx1 Power MSB |
Daya input RX yang diukur secara internal, saluran 1 |
|
35 |
Semua |
Rx1 Power LSB |
|
|
36 |
Semua |
Rx2 Power MSB |
Daya input RX yang diukur secara internal, saluran 2 |
|
37 |
Semua |
Rx2 Power LSB |
|
|
38 |
Semua |
Rx3 Power MSB |
Daya input RX yang diukur secara internal, saluran 3 |
|
39 |
Semua |
Rx3 Power LSB |
|
|
40 |
Semua |
Rx4 Power MSB |
Daya input RX yang diukur secara internal, saluran 4 |
|
41 |
Semua |
Rx4 Power LSB |
|
|
42 |
Semua |
Tx1 Bias MSB |
Bias TX yang diukur secara internal, saluran 1 |
|
43 |
Semua |
Tx1 Bias LSB |
|
|
44 |
Semua |
Tx2 Bias MSB |
Bias TX yang diukur secara internal, saluran 2 |
|
45 |
Semua |
Tx2 Bias LSB |
|
|
46 |
Semua |
Tx3 Bias MSB |
Bias TX yang diukur secara internal, saluran 3 |
|
47 |
Semua |
Tx3 Bias LSB |
|
|
48 |
Semua |
Tx4 Bias MSB |
Bias TX yang diukur secara internal, saluran 4 |
|
49 |
Semua |
Tx4 Bias LSB |
|
|
50 |
Semua |
Tx1 Power MSB |
Daya keluar TX yang diukur secara internal, saluran 1 |
|
51 |
Semua |
Tx1 Power LSB |
|
|
52 |
Semua |
Tx2 Power MSB |
Daya keluar TX yang diukur secara internal, saluran 2 |
|
53 |
Semua |
Tx2 Power LSB |
|
|
54 |
Semua |
Tx3 Power MSB |
Daya keluar TX yang diukur secara internal, saluran 3 |
|
55 |
Semua |
Tx3 Power LSB |
|
|
56 |
Semua |
Tx4 Power MSB |
Daya keluar TX yang diukur secara internal, saluran 4 |
|
57 |
Semua |
Tx4 Power LSB |
|
|
58-65 |
|
|
Set monitor saluran yang disediakan 4 |
|
66-73 |
|
|
Set monitor saluran yang disediakan 5 |
|
74-81 |
|
|
Set monitor saluran yang disediakan 6 |
Bytes Kontrol
Bytes kontrol didefinisikan dalam Tabel 8.
Tabel 8️Bytes Kontrol
|
Byte |
Sedikit |
Nama |
Deskripsi |
|
86 |
7-4 |
Dijamin |
|
|
|
3 |
Tx4_Disable |
Baca / tulis bit yang memungkinkan software menonaktifkan pemancar |
|
|
2 |
Tx3_Disable |
Baca / tulis bit yang memungkinkan software menonaktifkan pemancar |
|
|
1 |
Tx2_Disable |
Baca / tulis bit yang memungkinkan software menonaktifkan pemancar |
|
|
0 |
Tx1_Disable |
Baca / tulis bit yang memungkinkan software menonaktifkan pemancar |
|
87 |
7 |
Rx4_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 4 msb |
|
|
6 |
Rx4_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 4 lsb |
|
|
5 |
Rx3_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 3 msb |
|
|
4 |
Rx3_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 3 lsb |
|
|
3 |
Rx2_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 2 msb |
|
|
2 |
Rx2_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 2 lsb |
|
|
1 |
Rx1_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 1 msb |
|
|
0 |
Rx1_Rate_Select |
Perangkat lunak Rate Pilih, Rx saluran 1 lsb |
|
88 |
7 |
Tx4_Rate_Select |
Software Rate Select, Tx channel 4 msb (Tidak didukung) |
|
|
6 |
Tx4_Rate_Select |
Software Rate Select, Tx channel 4 lsb (Tidak didukung) |
|
|
5 |
Tx3_Rate_Select |
Software Rate Select, Tx channel 3 msb (Tidak didukung) |
|
|
4 |
Tx3_Rate_Select |
Software Rate Select, Tx channel 3 lsb (Tidak didukung) |
|
|
3 |
Tx2_Rate_Select |
Software Rate Select, Tx channel 2 msb (Tidak didukung) |
|
|
2 |
Tx2_Rate_Select |
Software Rate Select, Tx channel 2 lsb (Tidak didukung) |
|
|
1 |
Tx1_Rate_Select |
Software Rate Select, Tx channel 1 msb (Tidak didukung) |
|
|
0 |
Tx1_Rate_Select |
Software Rate Select, Tx channel 1 lsb (Tidak didukung) |
|
89 |
Semua |
Rx4_Aplikasi_Pilih |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Rx Channel 4 |
|
90 |
Semua |
Rx3_Aplikasi_Pilih |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Rx Saluran 3 |
|
91 |
Semua |
Rx2_Aplikasi_Pilih |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Rx Saluran 2 |
|
92 |
Semua |
Rx1_Aplikasi_Pilih |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Rx Saluran 1 |
|
93 |
2-7 |
Dijamin |
|
|
|
1 |
Power_set |
Daya diatur ke modus daya rendah. |
|
|
0 |
Power_over-ride |
Mengganti sinyal LPMode mengatur mode daya dengan perangkat lunak. |
|
94 |
Semua |
Tx4_Aplikasi_Pilih |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Tx Channel 4 (Tidak didukung) |
|
95 |
Semua |
Tx3_Application_Select |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Tx Channel 3 (Tidak didukung) |
|
96 |
Semua |
Tx2_Aplikasi_Pilih |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Tx Channel 2 (Tidak didukung) |
|
97 |
Semua |
Tx1_Aplikasi_Pilih |
Aplikasi Perangkat Lunak Pilih per SFF-8079, Tx Channel 1 (Tidak didukung) |
|
98-99 |
Semua |
Dijamin |
|
Host - Transceiver Interface Block
Rangka Ukuran
Rangka Ukuran
|
Fitur |
Referensi |
Kinerja |
|
Pengeluaran elektrostatik (ESD) |
IEC/EN 61000-4-2 |
Kompatibel dengan standar |
|
Interferensi elektromagnetik (EMI) |
FCC Bagian 15 Kelas B EN 55022 Kelas B (CISPR 22A) |
Kompatibel dengan standar |
|
Keamanan Mata Laser |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 |
Produk laser kelas 1 |
|
Pengakuan komponen |
IEC/EN 60950, UL |
Kompatibel dengan standar |
|
ROHS |
2002/95/EG |
Kompatibel dengan standar |
|
EMC |
EN61000-3 |
Kompatibel dengan standar |
