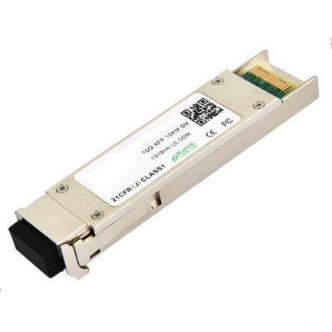

10Gbps 1310nm XFP Optical Transceiver dengan jarak transmisi 10KM dan paket 10g ringan
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | XFP-TK1392-LC10 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Perbandingan: | 50/50 | Panjang Gelombang Tengah: | 1450nm |
|---|---|---|---|
| Kerugian penyisipan: | ≤0.3dB | Berat paket: | 10g |
| Jenis Paket: | Serat Telanjang, Tabung Longgar 900um, Kabel 2mm | Panjang gelombang: | 1310nm |
| Penyelarasan sumbu: | Sumbu lambat atau Sumbu cepat | Kisaran panjang gelombang: | 1310nm, 1550nm |
| Aplikasi: | Sistem Komunikasi Optik | Rasio pemisah: | 98/2 |
| Suhu penyimpanan: | -40~+85℃ | Nomor pelabuhan: | 1X2 |
| Panjang Serat: | 1m | serat: | PM Corning serat 980nm |
| Kapasitas Penanganan Daya: | Kekuatan tinggi | ||
| Menyoroti: | 10KM XFP Transceiver Optik,1310nm XFP Optical Transceiver,10Gbps XFP Optical Transceiver |
||
Deskripsi Produk
-
Transceiver TAKFLY XFP-TK1392-LC20 Small Form Factor 10 G (XFP) sesuai dengan Spesifikasi Perjanjian Multi-Sumber (MSA) XFP saat ini1.Mereka sesuai dengan 10-Gigabit Ethernet 10GBASE-LR/LW per IEEE 802.3ae dan 10G Fiber Channel. Fungsi diagnostik digital tersedia melalui antarmuka serial 2-kabel, seperti yang ditentukan dalam XFP MSA.Transceiver sesuai dengan RoHS dan bebas timbal sesuai dengan Directive 2002/95/EC3.
Fitur
- XFP yang bisa dicolok panas
- Mendukung kecepatan bit 9,95Gb/s hingga 11,3Gb/s
- XFI Loopback Mode
- RoHS-6 sesuai (bebas timah)
- Penghambatan daya < 1,5W
- Kisaran suhu kasus: -5°C sampai 70°C
- Panjang sambungan maksimum 20km
- Laser DFB 1310nm yang tidak didinginkan
- Konektor LC Full Duplex
- Tidak diperlukan Jam Referensi
- Fungsi diagnostik digital bawaan
-
Mekanisme pembebasan jaminan standar
Aplikasi
- 10GBASE-LR/LW 10G Ethernet
- 10G Fiber Channel
- SONET OC-192 SR-1 SDH STM I-64.
Absolute Maksimal Ratings
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | |
| Tegangan Supply Maksimum | Vcc3 | - 0.5 | 4.0 | V | ||
| Suhu penyimpanan | TS | - 40 | 85 | °C | ||
| Suhu operasi kasus | Tkasus | - 5 | 70 | °C |
Listrik Karakteristik(TOP = -5 sampai 70°C, VCC3 = 3,13 sampai 3,45 Volt)
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Pengadil. |
| Tegangan Pasokan #2 | Vcc3 | 3.13 | 3.45 | V | ||
| Pasokan arus Vcc3 pasokan | Icc3 | 450 | mA | |||
|
Daya total modul |
P |
1.5 | W | 1 | ||
| Transmitter | ||||||
| Impedansi diferensial masukan | Rin | 100 | Oh | 2 | ||
| Swing input data ujung tunggal | Vin, PP | 120 | 820 | mV | ||
| Transmit Disable Voltage | Penyakit VD | 2.0 | Vcc | V | 3 | |
| Transmit Aktifkan Tegangan | VEN |
GND |
GND + 0.8 |
V | ||
| Transmit Disable Assert Time | 10 | kami | ||||
| Penerima | ||||||
| Swing output data ujung tunggal | Vout, PP | 340 | 650 | 850 | mV | 4 |
| Waktu peningkatan output data | tr | 38 | ps | 5 | ||
| Waktu jatuh output data | Tf | 38 | ps | 5 | ||
| Kasalahan | Kesalahan VLOS | Vcc ¥0.5 | VccHOST | V | 6 | |
| LOS Normal | Norma VLOS |
GND |
GND + 0.5 |
V | 6 | |
| Penolakan Pasokan Daya | PSR | 7 |
Catatan:
- Nilai daya total maksimum ditentukan untuk rentang suhu dan tegangan penuh.
- Setelah kopling AC internal.
- Atau sirkuit terbuka.
- Ke 100 ohm terminasi diferensial.
- Ini adalah nilai 20-80% yang tidak disaring
- Loss of Signal adalah kolektor terbuka yang harus ditarik dengan resistor 4,7k 10kohm ke 3,15 3,6V. Logika 0 menunjukkan operasi normal; Logika 1 menunjukkan tidak ada sinyal yang terdeteksi.
- Per Bagian 2.7.1. dalam Spesifikasi XFP MSA1.
Karakteristik optik(TOP = -5 sampai 70°C, VCC3 = 3,13 sampai 3,45 Volt)
| Parameter | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Pengadil. | |
|
Daya optik rata-rata |
P |
-2 |
3 |
dBm |
|||
|
Panjang gelombang optik |
λ |
1290 | 1310 | 1330 |
nm |
||
|
Rasio penekanan mode sisi |
SSRmin |
30 |
dB |
||||
|
Rasio Ekstinsi Optik |
Urgensi |
3.2 |
dB |
||||
|
Hukuman Transmitter dan Dispersi |
TDP |
2 |
dB |
||||
|
Rata-rata daya peluncuran pemancar |
P |
- 30 |
dBm |
||||
|
Tx Jitter |
TX |
Menurut persyaratan 802.3ae |
|||||
|
Intensitas Relatif Kebisingan |
RIN |
-130 |
dB/Hz |
||||
| Parameter | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
|
Sensitivitas penerima |
RSENS |
- 15 | dBm | 1 | ||
|
Kekuatan saturasi masukan (terlalu banyak beban) |
Psat |
0.5 | dBm | |||
|
Jangkauan Gelombang |
λC |
1270 | 1610 | nm | ||
|
Refleksi penerima |
Rrx |
- 15 | dB | |||
|
Keterlambatan Pendaftaran |
Los |
- 22 tahun | dBm | |||
| Pernyataan LOS |
Los |
- 30 | dBm | |||
|
LOS Hysteresis |
0.5 | 4 | dB |
Catatan:
Diukur dengan ER terburuk; BER<10- 12@ 10,3Gbps, 2311 PRBS.
Penugasan Pin
Spesifikasi Umum
Fungsi Diagnostik Digital
Seperti yang didefinisikan oleh XFP MSA1, Transceiver XFP menyediakan fungsi diagnostik digital melalui antarmuka serial 2-kawat yang memungkinkan akses real-time ke parameter operasi berikut:
- Suhu transceiver
- Listrik bias laser
- Daya optik yang dikirimkan
- Daya optik yang diterima
- Tegangan pasokan transceiver
Ini juga menyediakan sistem alarm dan peringatan yang canggih, yang dapat digunakan untuk memperingatkan pengguna akhir ketika parameter operasi tertentu berada di luar kisaran normal yang ditetapkan pabrik.
Informasi operasi dan diagnostik dipantau dan dilaporkan oleh Digital Diagnostics Transceiver Controller (DDTC) di dalam transceiver,yang diakses melalui antarmuka serial 2-kawatKetika protokol serial diaktifkan, sinyal jam serial (pin SCL) dihasilkan oleh host.Sisi positif jam data ke transceiver XFP ke segmen peta memori yang tidak terlindungi. tepi negatif jam data dari XFP transceiver. sinyal data serial (SDA pin) adalah dua arah untuk transfer data serial.Host menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serialMemori diatur sebagai serangkaian kata data 8-bit yang dapat ditangani secara individual atau berurutan.Antarmuka serial 2-kawat menyediakan akses berurutan atau acak ke parameter 8 bit, ditangani dari 000h ke alamat maksimum memori.
Spesifikasi Mekanis
Transceiver XFP TAKFLY memenuhi dimensi yang ditentukan oleh Perjanjian Multi-Sourcing XFP (MSA).
XFP Transceiver (dimensi dalam mm)
Rekomendasi Tata Letak PCB dan Bezel
XFP Host Board Layout Mekanis (dimensi dalam mm)
XFP Detail Host Board Layout Mekanis (dimensi dalam mm)
Kepatuhan Peraturan
