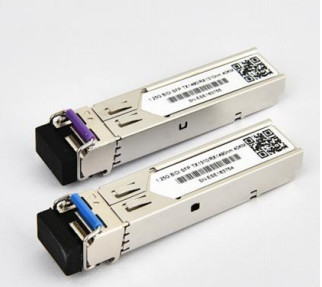

Transceiver Dua Arah SFP 1,25Gbps, Jangkauan 20KM Tx1310nm/Rx1490nm
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TK-Bxx92-3LCD20 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Perbandingan: | 50/50 | Panjang Gelombang Tengah: | 1450nm |
|---|---|---|---|
| Kerugian penyisipan: | ≤0.3dB | Berat paket: | 10g |
| Jenis Paket: | Serat Telanjang, Tabung Longgar 900um, Kabel 2mm | Panjang gelombang: | 1310nm |
| Penyelarasan sumbu: | Sumbu lambat atau Sumbu cepat | Kisaran panjang gelombang: | 1310nm, 1550nm |
| Aplikasi: | Sistem Komunikasi Optik | Rasio pemisah: | 98/2 |
| Suhu penyimpanan: | -40~+85℃ | Nomor pelabuhan: | 1X2 |
| Panjang Serat: | 1m | serat: | PM Corning serat 980nm |
| Kapasitas Penanganan Daya: | Kekuatan tinggi | ||
| Menyoroti: | Tx1310nm/Rx1490nm SFP Bi-Directional Transceiver,1.25Gbps SFP Bi-Directional Transceiver,20km Jangkauan SFP Bi-Directional Transceiver |
||
Deskripsi Produk
- Transceiver SFP-BIDI adalah modul berkinerja tinggi dan hemat biaya yang mendukung tingkat data ganda 1,25Gbps/1,0625Gbps dan jarak transmisi 20KM dengan SMF.
- Transceiver terdiri dari tiga bagian: pemancar laser FP, fotodioda PIN yang terintegrasi dengan preamplifier trans-impedan (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
- Transceiver ini kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.
Fitur
- Operasi kecepatan data ganda 1,25 Gbps/1,063 Gbps
- Laser FP 1310nm dan fotodetektor PIN untuk transmisi 20KM
- Sesuai dengan SFP MSA dan SFF-8472 dengan wadah LC sederhana
- Pemantauan Diagnostik Digital: Kalibrasi Internal atau Kalibrasi Eksternal
- Kompatibel dengan SONET OC-24-LR-1
- Kompatibel dengan RoHS
- Sumber daya tunggal +3.3V
- Kisaran suhu ruang operasi: 0 °C sampai +70 °C (Komersial) /-40 °C sampai +85 °C (Industrial)
Aplikasi
- Gigabit Ethernet
- Saluran Serat
- beralih ke antarmuka Switch
- Aplikasi backplane yang disesuaikan
- Antarmuka Router/Server
- Sistem transmisi optik lainnya
Modul Blok Diagram
Absolute Maksimal Ratings
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Pengadil. |
| Tegangan Supply Maksimum | Vcc | - 0.5 | 4.7 | V | ||
| Suhu penyimpanan | TS | - 40 | 85 | °C | ||
| Suhu operasi kasus | TOP | 0 | 70 | °C |
Listrik Karakteristik(TOP = 0 sampai 70 °C, VCC = 3,15 sampai 3,60V)
| Parameter | Simbol | Min | Jenis | Maksimal | Satuan | Pengadil. |
| Tegangan Pasokan | Vcc | 3.15 | 3.3 | 3.6 | V | |
| Arus Pasokan | Icc | 185 | 280 | mA | ||
| Transmitter | ||||||
| Impedansi diferensial masukan | Rin | 100 | Oh | 1 | ||
| Swing input data ujung tunggal | Vin, PP | 250 | 1200 | mV | ||
| Transmit Disable Voltage | Penyakit VD | Vcc √1.3 | Vcc | V | ||
| Transmit Aktifkan Tegangan | VEN | Sapi | Vee + 0.8 | V | 2 | |
| Transmit Disable Assert Time | 10 | kami | ||||
| Penerima | ||||||
| Swing output data ujung tunggal | Vout, PP | 250 | 800 | mV | 3 | |
| Waktu peningkatan output data | tr | 100 | 175 | ps | 4 | |
| Waktu jatuh output data | Tf | 100 | 175 | ps | 4 | |
| Kasalahan | Kesalahan VLOS | Vcc ¥0.5 | VccHOST | V | 5 | |
| LOS Normal | Norma VLOS | Sapi | Vee + 0.5 | V | 5 | |
| Penolakan Pasokan Daya | PSR | 100 | mVpp | 6 | ||
Catatan:
- Terhubung langsung ke TX data input pin.
- Atau sirkuit terbuka.
- Ke 100 ohm terminasi diferensial.
- 20 80 %
- Loss Of Signal adalah LVTTL. Logika 0 menunjukkan operasi normal; Logika 1 menunjukkan tidak ada sinyal yang terdeteksi.
- Sensitivitas penerima sesuai dengan modulasi sinusoidal catu daya dari 20 Hz hingga 1,5 MHz hingga nilai yang ditentukan yang diterapkan melalui jaringan penyaringan catu daya yang direkomendasikan.
Listrik Input / Output Karakteristik
| Parameter | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan | |
| Pergeseran tegangan input | 120 | 820 | mVpp | 1 | |||
|
Tx Batalkan input |
H | HIV | 2.0 | Vcc + 0.3 |
V |
||
| L | VIL | 0 | 0.8 | ||||
|
TX Output kesalahan |
H | VOH | 2.0 | Vcc + 0.3 |
V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
| Perbedaan input. Impedansi | Zin | 100 | Oh | ||||
| Parameter | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan | |
| Pergeseran tegangan output | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS Output |
H | VOH | 2.0 | Vcc + 0.3 | V |
2 |
|
| L | VOL | 0 | 0.8 | ||||
Catatan:
1. TD +/- secara internal AC digabungkan dengan 100Ω terminasi diferensial di dalam modul.
2. Tx Fault dan Rx LOS adalah output kolektor terbuka, yang harus ditarik dengan resistor 4,7k sampai 10kΩ pada papan host.
3. RD +/- output secara internal AC digabungkan, dan harus diakhiri dengan 100Ω (diferensial) di SERDES pengguna
Optik Karakteristik
Transmitter
| Parameter | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Panjang Gelombang Operasi | λC | 1260 | 1310 | 1360 | nm | |
| Kekuatan output (diaktifkan) | Po | -9 | -3 | dBm | 1 | |
| Rasio Kepunahan | Urgensi | 10 | dB | 1 | ||
| Lebar spektrum RMS | Δλ | 4 | nm | |||
| Waktu naik/turun (20%~80%) | Tr/Tf | 0.26 | ps | 2 | ||
| Masker mata output | Telcordia GR-253-CORE dan ITU-T G.957 kompatibel | |||||
1. Pengukuran pada 2^23-1 NRZ pola PRBS
2. Definisi topeng mata pemancar
| Parameter | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Panjang Gelombang Operasi | 1470 | 1510 | nm | |||
| Sensitivitas | Psen | - 22 tahun | dBm | 1 | ||
| Min. kelebihan beban | Pimax | -3 | dBm | |||
| Pernyataan LOS | Ayah | - 36 | dBm | |||
| Keterlambatan | Pd | - 24 | dBm | 2 | ||
| LOS Hysteresis | Pd-Pa | 0.5 | 6 | dB |
1Diukur dengan sumber cahaya 1310nm (1490nm), ER=10dB; BER =<10^-12 @PRBS=2^23-1 NRZ.
2. Ketika LOS dihapus, data RX +/- output adalah output sinyal.
Pin Definisi dan Fungsi
| PIN | Nama | Fungsi | Catatan |
| 1 | VeeT | TX tanah | |
| 2 | Kesalahan Tx | Indikasi kesalahan Tx, Output kolektor terbuka, aktif | 1 |
| 3 | Menonaktifkan Tx | LVTTL Input, internal pull-up, Tx dinonaktifkan pada H | 2 |
| 4 | MOD-DEF2 | 2 kabel serial data input/output interface (SDA) | 3 |
| 5 | MOD-DEF1 | Input jam antarmuka serial 2 kabel (SCL) | 3 |
| 6 | MOD-DEF0 | Model indikasi saat ini | 3 |
| 7 | Tarif dipilih | Tidak ada koneksi. | |
| 8 | Los | Rx kehilangan sinyal, Output Open Collector, aktif H | 4 |
| 9 | VeeR | Rx tanah | |
| 10 | VeeR | Rx tanah | |
| 11 | VeeR | Rx tanah | |
| 12 | RD- | Inverse data yang diterima keluar | 5 |
| 13 | RD+ | Data yang diterima keluar | 5 |
| 14 | VeeR | Rx tanah | |
| 15 | VccR | Rx sumber daya | |
| 16 | VccT | Pasokan listrik Tx | |
| 17 | VeeT | TX tanah | |
| 18 | TD+ | Mengirim data di | 6 |
| 19 | TD- | Transmit data kebalikan dalam | 6 |
| 20 | VeeT | TX tanah |
Catatan:
- Ketika tinggi, output ini menunjukkan kesalahan laser dari beberapa jenis. rendah menunjukkan operasi normal. dan harus ditarik dengan resistor 4.7 10KΩ pada papan host.
- TX disable adalah input yang digunakan untuk mematikan output optik pemancar.8, < 2.0V): Tidak ditentukan Tinggi (2.0V~Vcc+0.3V): Transmitter Disabled Buka: Transmitter Disabled
- Mod-Def 0,1,2. Ini adalah pin definisi modul. Mereka harus ditarik dengan resistor 4,7K 10KΩ pada papan host. Tegangan tarik-up harus VccT atau VccR.
- Mod-Def 0 telah di darat oleh modul untuk menunjukkan bahwa modul hadir Mod-Def 1 adalah garis jam dari dua kabel serial antarmuka untuk serial ID
- Mod-Def 2 adalah garis data dari dua kabel serial antarmuka untuk serial ID
- Ketika tinggi, output ini menunjukkan hilangnya sinyal (LOS).
- RD+/-: Ini adalah output penerima diferensial. Mereka adalah garis diferensial 100Ω yang digabungkan AC yang harus diakhiri dengan 100Ω (diferensial) di SERDES pengguna.Kopling AC dilakukan di dalam modul dan oleh karena itu tidak diperlukan pada papan host.
- TD+/-: Ini adalah input pemancar diferensial.Kopling AC dilakukan di dalam modul dan oleh karena itu tidak diperlukan pada papan host.
Digital Diagnosa Fungsi
Transceiver TAKFLY TK-B3424-3LCD20 mendukung protokol komunikasi serial 2-kabel seperti yang didefinisikan dalam SFP MSA. Hal ini sangat terkait erat dengan E2PROM yang didefinisikan dalam standar GBIC,dengan spesifikasi listrik yang sama.
ID serial SFP standar memberikan akses ke informasi identifikasi yang menggambarkan kemampuan transceiver, antarmuka standar, produsen, dan informasi lainnya.
Selain itu, transceiver TAKFLY SFP menyediakan antarmuka pemantauan diagnostik digital yang ditingkatkan yang unik, yang memungkinkan akses real-time ke parameter operasi perangkat seperti suhu transceiver,arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima dan tegangan pasokan transceiver.yang memperingatkan pengguna akhir ketika parameter operasi tertentu berada di luar kisaran normal yang ditetapkan pabrik.
SFP MSA mendefinisikan peta memori 256 byte di E2PROM yang dapat diakses melalui antarmuka serial 2-kabel di alamat 8bit 1010000X (A0h).Antarmuka pemantauan diagnostik digital menggunakan alamat 8 bit 1010001X (A2h), sehingga peta memori ID serial yang awalnya didefinisikan tetap tidak berubah.dan dengan demikian sepenuhnya kompatibel dengan spesifikasi GBIC dan SFP Multi Source Agreement.
Informasi operasi dan diagnostik dipantau dan dilaporkan oleh Digital Diagnostics Transceiver Controller (DDTC) di dalam transceiver, yang diakses melalui antarmuka serial 2-kawat.Ketika protokol serial diaktifkan, sinyal jam serial (SCL, Mod Def 1) dihasilkan oleh host. Jam tepi positif data ke transceiver SFP ke segmen E2PROM yang tidak terlindungi dari tulisan.Data jam tepi negatif dari SFP transceiver. Serial data signal (SDA, Mod Def 2) adalah bidirectional untuk serial data transfer. Host menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.Memori diatur sebagai serangkaian kata data 8-bit yang dapat ditangani secara individual atau berurutan.Diagnosis digital untuk TK-B3424-3LCD20 internal kalibrasi secara default.
Tipikal Antarmuka Sirkuit
Paket Dimensi
Peraturan Kepatuhan
| Fitur | Referensi | Kinerja |
| Pengeluaran elektrostatik (ESD) | IEC/EN 61000-4-2 | Kompatibel dengan standar |
| Interferensi elektromagnetik (EMI) | FCC Bagian 15 Kelas B EN 55022 Kelas B (CISPR 22A) | Kompatibel dengan standar |
| Keamanan Mata Laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produk laser kelas 1 |
| Pengakuan komponen | IEC/EN 60950, UL | Kompatibel dengan standar |
| ROHS | 2002/95/EG | Kompatibel dengan standar |
| EMC | EN61000-3 | Kompatibel dengan standar |
