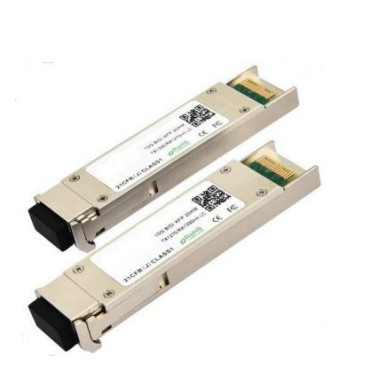

10Gbps XFP Bi-Directional Transceiver, 60KM Jangkauan Tx1270/1330nm / Rx1330/1270 nm
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TK-Bxx92-3LCD60 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Perbandingan: | 50/50 | Panjang Gelombang Tengah: | 1450nm |
|---|---|---|---|
| Kerugian penyisipan: | ≤0.3dB | Berat paket: | 10g |
| Jenis Paket: | Serat Telanjang, Tabung Longgar 900um, Kabel 2mm | Panjang gelombang: | 1310nm |
| Penyelarasan sumbu: | Sumbu lambat atau Sumbu cepat | Kisaran panjang gelombang: | 1310nm, 1550nm |
| Aplikasi: | Sistem Komunikasi Optik | Rasio pemisah: | 98/2 |
| Suhu penyimpanan: | -40~+85℃ | Nomor pelabuhan: | 1X2 |
| Panjang Serat: | 1m | serat: | PM Corning serat 980nm |
| Kapasitas Penanganan Daya: | Kekuatan tinggi | ||
| Menyoroti: | 1330nm XFP Bi-Directional Transceiver,60KM XFP Bi-Directional Transceiver,10Gbps XFP Bi-Directional Transceiver |
||
Deskripsi Produk
- TAKFLY XFP-TKBxx92-3LCD60 sesuai dengan IEEE803.3ae 10Gbase-Bx. dan jarak transmisi hingga 60km pada SMF.
-
The transceiver module comprises a transmitter with a 1270/ 1330nm DFB laser transmitter and the receiver section consists of a APD photodiode integrated with a TIA Transmitter and receiver are separate within a wide temperature range of 0℃ to +70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Fitur
- Mendukung kecepatan bit 9,95Gb/s hingga 10,5Gb/s
- Aku tidak tahu.XFP yang bisa dicolok panas
-
Panjang tautan maksimum 60KM dengan SMF
-
1270/ 1330nm DFB Laser Transmitter dan 1330/ 1270nm Receiver
-
Paket XFP MSA dengan konektor LC
-
Tidak diperlukan jam referensi
-
Dukungan Loop Back.
-
+3.3V, +1.8V catu daya
-
Penghambatan daya < 2W
-
Kompatibel dengan RoHS
-
Fungsi diagnostik digital bawaan
-
Kisaran suhu 0°C sampai 70°C
Aplikasi
- 10GBASE-ER 10G Ethernet pada 10,3125Gbps
- 10GBASE-EW 10G Ethernet pada 9,953Gbps
- 1200-SM-LL-L 1-0G Fiber Channel pada 10,51875Gbps
Rating Maksimal mutlak
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Suhu penyimpanan | T | - 40 | - | 85 | oC | |
| Kelembaban Lingkungan Penyimpanan | HA | 5 | - | 95 | % | |
| Kelembaban Operasi Relatif | RH | - | - | 85 | % | |
| Tegangan Pasokan Daya | VCC | - 0.3 | - | 4 | V | |
| Tegangan Masuk Sinyal | VCC | Vcc-0.3 | - | Vcc + 0.3 | V |
Kondisi operasi yang direkomendasikan
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Suhu Operasi Lingkungan | TA | 0 | - | 70 | oC | Tanpa aliran udara |
| Tegangan Pasokan Daya | VCC | 3.14 | 3.3 | 3.47 | V | |
| Arus Pasokan Listrik | ICC | - | - | 450 | mA | |
| Tingkat Data | BR | 10.3125 | Gbit/s | |||
| Jarak Transmisi | TD | 2 | - | 60 | km | Catatan (1) |
| Serat terpasang | Serat mode tunggal | ITU-T G.652 | ||||
Spesifikasi pemancar
| Parameter | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan |
| Rata-rata Daya Peluncuran | Kantor | 2 | - | 6 | dBm | |
| Rata-rata Daya Diluncurkan ((Laser Off) | PUT-OF F |
- |
- |
- 30 | dBm | Catatan (1) |
| Amplitudo Modulasi Optik | OMA | -3 | - | - | dBm | Catatan (1) |
| Jangkauan Gelombang Pusat | λC | 1270/1330 | nm | |||
| Rasio penekanan mode samping | SMSR | 30 | - | - | dB | |
| Bandwidth Spektrum ((-20dB) | σ | - | - | 1 | nm | |
| Rasio Kepunahan | Urgensi | 3.5 | 6 | - | dB | Catatan (2) |
| Masker mata output | Memenuhi FC_PI_4 REV 7.0 | Catatan (2) | ||||
1) Daya optik diluncurkan ke SMF
2) Diukur dengan pola uji RPBS 2^31-1 @10.3125Gbs
Spesifikasi Penerima
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Panjang gelombang optik masukan | λIN | 1330/1270 | nm | |||
| Sensitivitas penerima rata-rata | PIN | - | - | - 20 | dBm | Catatan (1) |
| Kekuatan saturasi masukan (terlalu banyak beban) | PSAT | 0.5 | - | - | dBm | Catatan (1) |
| Pernyataan LOS | PA | - 30 | - | - | dBm | |
| Keterlambatan Pendaftaran | PD | - | - | -25 | dBm | |
| LOS -Hysteresis | PHys | 0.5 | - | 4 | dB |
1) Diukur dengan pola uji RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Karakteristik antarmuka listrik
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Total arus catu daya | Icc | - | - | 350 | mA | |
| Transmitter | ||||||
| Tegangan input data diferensial | VDT | 120 | - | 820 | mVp-p | |
| Impedansi input garis diferensial | RIN | 85 | 100 | 115 | Ohm | |
| Kesalahan pemancar output tinggi | VFaultH | 2.4 | - | Vcc | V | |
| Kesalahan pemancar output rendah | VFaultL | - 0.3 | - | 0.8 | V | |
| Menonaktifkan Transmitter Tegangan- Tinggi | VDisH | 2 | - | Vcc + 0.3 | V | |
| Menonaktifkan Transmitter Tegangan rendah | VDisL | - 0.3 | - | 0.8 | V | |
| Penerima | ||||||
| Tegangan output data diferensial | VDR | 300 | - | 850 | mVp-p | |
| Impedansi output garis diferensial | Perjalanan | 80 | 100 | 120 | Ohm | |
| Penerima LOS Tarik Resistor | RLOS | 4.7 | - | 10 | KOhm | |
| Waktu Peningkatan / Penurunan Data Output | tr/tf | 20 | - | - | ps | |
| LOS output tegangan tinggi | VLOSH | 2 | - | Vcc | V | |
| LOS Output Voltage-Low | VLOSL | - 0.3 | - | 0.4 | V | |
Pin Deskripsi
|
Pin |
Logika |
Simbol |
Nama/Deskripsi |
Catatan |
| 1 | GND | Modul Tanah | 1 | |
| 2 | VEE5 | Opsional 5.2 Pasokan listrik Tidak diperlukan | ||
| 3 | LVTTL-I | Mod-Desel | Modul De-select; Ketika dipegang rendah memungkinkan modul untuk menanggapi perintah antarmuka serial 2-kawat | |
| 4 | LVTTL-O | Mencegah | Interrupt (bar); Menunjukkan adanya kondisi penting yang dapat dibaca melalui antarmuka serial 2-kawat | 2 |
| 5 | LVTTL-I | TX_DIS | Transmitter Disable; Sumber laser Transmitter dimatikan | |
| 6 | VCC5 | +5 Pasokan Daya | ||
| 7 | GND | Modul Tanah | 1 | |
| 8 | VCC3 | +3.3V Power Supply | ||
| 9 | VCC3 | +3.3V Power Supply | ||
| 10 | LVTTL-I | SCL | Jam antarmuka seri 2 kabel | 2 |
| 11 | LVTTLI/O | SDA | Serial 2-kabel antarmuka data line | 2 |
| 12 | LVTTL-O | Mod_Abs | Modul Hilang; menunjukkan modul tidak hadir. | 2 |
| 13 | LVTTL-O | Mod_NR | Modul Not Ready; XGIGA mendefinisikannya sebagai OR logis antara RX_LOS dan Loss of Lock di TX/RX. | 2 |
| 14 | LVTTL-O | RX_LOS | Indikator Rugi Sinyal Penerima | 2 |
| 15 | GND | Modul Tanah | 1 | |
| 16 | GND | Modul Tanah | 1 | |
| 17 | CML-O | RD- | Penerima output data terbalik | |
| 18 | CML-O | RD+ | Penerima output data yang tidak terbalik | |
| 19 | GND | Modul Tanah | 1 | |
| 20 | VCC2 | +1.8V Power Supply ️ Tidak diperlukan | ||
|
21 |
LVTTL-I |
P_Down/RST |
Power Down; Ketika tinggi, menempatkan modul dalam modus low power stand-by dan pada tepi jatuh dari P_Down memulai modul reset | |
| Reset; tepi jatuh memulai reset lengkap modul termasuk antarmuka serial 2-kawat, setara dengan siklus daya. | ||||
| 22 | VCC2 | +1.8V Power Supply ️ Tidak diperlukan | ||
| 23 | GND | Modul Tanah | 1 | |
| 24 | PECL-I | Referensi: | Jam referensi input non-terbalik, AC terpasang pada host board ️ Tidak diperlukan | 3 |
| 25 | PECL-I | Referensi: | Referensi Jam input terbalik, AC dihubungkan pada host board Tidak diperlukan | 3 |
| 26 | GND | Modul Tanah | 1 | |
| 27 | GND | Modul Tanah | 1 | |
| 28 | CML-I | TD- | Masukan data terbalik pemancar | |
| 29 | CML-I | TD+ | Input data pemancar yang tidak terbalik | |
| 30 | GND | Modul Tanah | 1 |
Catatan:
1) Tanah sirkuit modul terisolasi dari tanah sasis modul di dalam modul.
2) Kolektor terbuka; harus ditarik dengan 4,7k 10kohms pada papan induk ke tegangan antara 3,15V dan 3,6V.
3) Masukan Referensi Jam tidak diperlukan oleh XFP-10GER. Jika ada, itu akan diabaikan.
Blok yang direkomendasikan Sirkuit
Rangka kerja Dimensi
Kepatuhan Peraturan
| Fitur | Referensi | Kinerja |
| Pengeluaran elektrostatik (ESD) | IEC/EN 61000-4-2 | Kompatibel dengan standar |
| Interferensi elektromagnetik (EMI) |
FCC Bagian 15 Kelas B EN 55022 Kelas B (CISPR 22A) |
Kompatibel dengan standar |
| Keamanan Mata Laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produk laser kelas 1 |
| Pengakuan komponen | IEC/EN 60950, UL | Kompatibel dengan standar |
| ROHS | 2002/95/EG | Kompatibel dengan standar |
| EMC | EN61000-3 | Kompatibel dengan standar |
