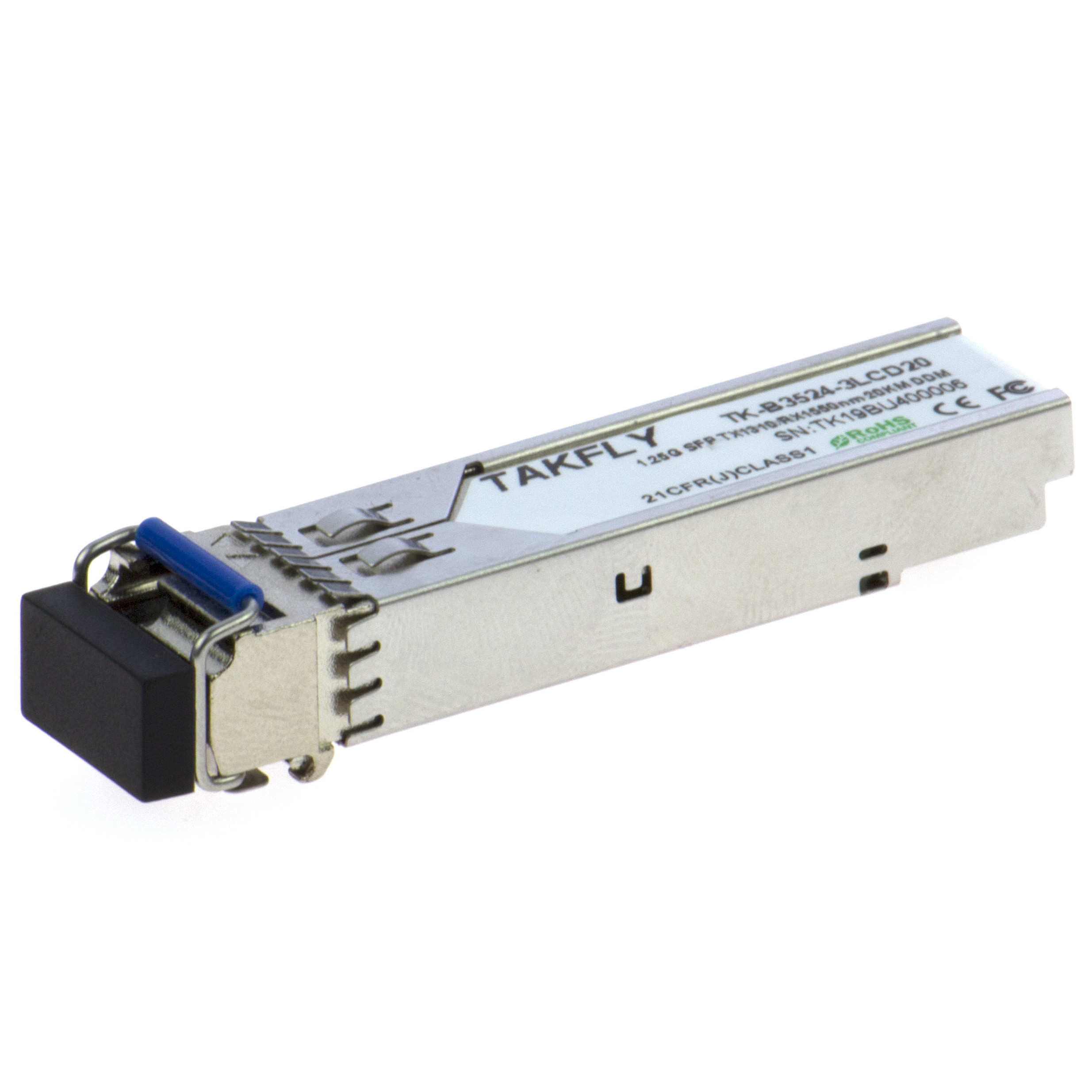

1.25G BIDI WDM LX SM 3KM 20KM Tx1310 Rx1550 1000Base Optical SFP Transceiver SFP-1G-BXU-10
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | Takfly |
| Sertifikasi: | CE,ROHS,FCC,REACH,ISO9001,ISO14001 |
| Nomor model: | TKSFPGEBD131510D-L, TKSFPGEBD131510D-S |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pasang |
|---|---|
| Harga: | USD 3 ~ USD 6 |
| Kemasan rincian: | kotak blister + spone + karton |
| Waktu pengiriman: | 3-5 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Serikat Barat, MoneyGram, Paypal, L / C. |
| Menyediakan kemampuan: | 30000 pcs / bulan |
|
Informasi Detail |
|||
| Kecepatan: | 1.25Gbps | Jarak transmisi: | 10 ~ 20km |
|---|---|---|---|
| Merek Sakelar yang Kompatibel: | CISCO / HP / Huawei / H3C / Juniper / ZTE / ........ | Panjang gelombang: | Tx1310 / Rx1550nm |
| Port Fiber: | LC, SC | Jenis serat: | Singlemode, Serat Tunggal |
| Cahaya Tinggi: | Tx1310 Optical SFP Transceiver,Rx1550 Optical SFP Transceiver,1.25G BIDI WDM |
||
Deskripsi Produk
1.25G BIDI WDM SFP LX SM 3KM 10KM 20KM Tx1310 Rx1550 1000Base Optik SFP Transceiver Modul SFP-1G-BXU-10
Deskripsi
Transceiver SFP-BIDI adalah modul berkinerja tinggi dan hemat biaya yang mendukung kecepatan data ganda 1,25Gbps/1,0625Gbps dan jarak transmisi 20km dengan SMF.
Transceiver terdiri dari tiga bagian: pemancar laser FP, fotodioda PIN yang terintegrasi dengan trans-impedance preamplifier (TIA) dan unit kontrol MCU.Semua modul memenuhi persyaratan keamanan laser kelas I.
Transceiver kompatibel dengan SFP Multi-Source Agreement (MSA) dan SFF-8472.Untuk informasi lebih lanjut, silakan merujuk ke SFP MSA.
fitur
- Kecepatan data ganda operasi 1,25Gbps / 1,063Gbps
Laser FP 1310nm dan detektor foto PIN untuk transmisi 20km
Sesuai dengan SFP MSA dan SFF-8472 dengan wadah LC simpleks
Pemantauan Diagnostik Digital: Kalibrasi Internal atau Kalibrasi Eksternal
Kompatibel dengan SONET OC-24-LR-1
Kompatibel dengan RoHS
+ 3.3V catu daya tunggal
Suhu casing pengoperasian: Standar: 0 hingga +70 °C
Aplikasi
- SAN/Server
- Gigabit Ethernet
- Saluran Serat
- Beralih ke Beralih antarmuka
- Aplikasi backplane yang dialihkan
- Antarmuka Router/Server
- Sistem transmisi optik lainnya
Peringkat Maksimum Mutlak
| Parameter | Simbol | Min | Max | Satuan |
| Tegangan Suplai | Vcc | -0,5 | 4.5 | V. |
| Suhu Penyimpanan | Ts | -40 | +85 | ° C |
| Kelembaban Operasi | - | 5 | 85 | % |
Karakteristik Optik dan Listrik
DF -3524x-L2C(D): (FP dan PIN, 1310nm, Jangkauan 20km)
Tabel 3 - Karakteristik Optik dan Elektrikal
| Parameter | Simbol | Min | Khas | Max | Satuan | Catatan | ||
| Pemancar | ||||||||
| Pusat Panjang Gelombang | c | 1260 | 1310 | 1360 | nm | |||
| Lebar Spektral (RMS) | Δλ | 4 | nm | |||||
| Daya Keluaran Rata-rata | Mencibir | -9 | -3 | dBm | 1 | |||
| Rasio Kepunahan | UGD | 9 | dB | |||||
| Waktu Naik/Turun Optik (20%~80%) | tr/tf | 0,26 | n | |||||
| Diferensial Ayunan Input Data | V.DI | 400 | 1800 | mV | 2 | |||
| Masukan Diferensial Impedansi | ZDI | 90 | 100 | 110 | Ω | |||
| Nonaktifkan TX | Nonaktifkan | 2.0 | Vcc | V. | ||||
| Memungkinkan | 0 | 0.8 | V. | |||||
| Kesalahan TX | Kesalahan | 2.0 | Vcc | V. | ||||
| Normal | 0 | 0.8 | V. | |||||
| Penerima | ||||||||
| Pusat Panjang Gelombang | c | 1480 | 1580 | nm | ||||
| Sensitivitas Penerima | -23 | dBm | 3 | |||||
| Kelebihan Penerima | -3 | dBm | 3 | |||||
| Penolakan LOS | LOSD | -24 | dBm | |||||
| Pernyataan LOS | LOSSEBUAH | -35 | dBm | |||||
| Histeresis LOS | 1 | 4 | dB | |||||
| Diferensial Ayunan Keluaran Data | Vout | 400 | 1800 | mV | 4 | |||
| LOS | Tinggi | 2.0 | Vcc | V. | ||||
| Rendah | 0.8 | V. | ||||||
Catatan:
1. Daya optik diluncurkan ke SMF.
2. Masukan PECL, dipasangkan AC secara internal dan diakhiri.
3. Diukur dengan PRBS 27-1 pola pengujian @1250Mbps, BER 1×10-12.
4. Internal AC-coupled.
Kesesuaian
Semua modul transceiver Takfly adalah open source, dapat dikodekan agar sepenuhnya kompatibel dengan produk dan perangkat merek besar, seperti Intel, Dell, , Finisar, Arista, HP, Mellanox, Juniper, HUAWEI, H3C, dll. Untuk perangkat merek lain, harap tentukan saat memesan sehingga kami dapat menulis kode yang sesuai untuk aplikasi mudah Anda.
Dimensi
FAQ:
Q:Apakah Anda menyediakan layanan OEM?
SEBUAH:Ya, kami dapat mencetak logo atau label Anda pada produk atau pada kotak.
Q:Bisakah Anda memberikan sampel gratis?
SEBUAH:Beberapa sampel bernilai rendah bisa gratis untuk Anda, tetapi Anda perlu membayar biaya pengiriman.
Q:Bagaimana Anda bisa menjamin kualitas?
SEBUAH:Dibangun di atas sistem manajemen kualitas kami yang sempurna, semua produk kami telah diuji 100% sebelum pengiriman.
Q:Apa waktu pengiriman Anda?
SEBUAH:Umumnya, sampel: 3 ~ 5 hari kerja.Pesanan resmi: 7-10 hari kerja.
Q:Apa syarat pembayaran Anda?
SEBUAH:Kami menerima T/T, Western Union, Paypal, L/C
Untuk sampel: pembayaran 100%.Pesanan formal: 30% ~ 100% sebagai deposit, pembayaran saldo sebelum pengiriman.
