LGX Box PLC Splitter ️ Standar Footprint untuk 1×2 hingga 2×64, Kompatibel dengan Konektor SC/LC
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | QSFP28-4SFP28-xxx |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$17.66 ~ US$70.63/PC |
| Kemasan rincian: | spons + kotak + karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informasi Detail |
|||
| Menyoroti: | LGX Box PLC Splitter SC/LC kompatibel,Fiber optic PLC splitter 1×2 sampai 2×64,Standarisasi jejak PLC splitter LGX Box |
||
|---|---|---|---|
Deskripsi Produk
LGX Box PLC Splitter ️ Standar Footprint untuk 1×2 sampai 2×64
Kompatibel dengan konektor SC/LC untuk bingkai distribusi serat, lemari sambungan silang optik, dan sub-rack ODF.
Ringkasan Produk

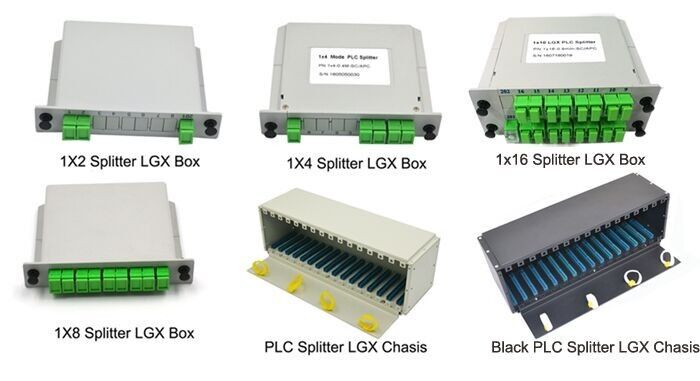

Kotak LGX menyediakan perumahan logam / plastik standar untuk pemisah optik PLC, yang mencakup rasio split dari 1 × 2 hingga 2 × 64.Tersedia dengan konektor SC atau LC (simplex/duplex) untuk memenuhi kebutuhan spesifik Anda.
Dimensi Paket vs Rasio Pembagian
Dimensi kotak LGX standar (L × W × H, dalam mm):
| Rasio Pembagian | Jenis konektor | Panjang × Lebar × Tinggi (mm) |
|---|---|---|
| 1 × 2 | SC / LC | 130 × 100 × 25 |
| 1×4 | SC / LC | 130 × 100 × 25 |
| 1 × 8 | SC / LC | 130 × 100 × 25 |
| 1 x 16 | SC / LC | 130 × 100 × 50 |
| 1×32 | LC | 130 × 100 × 50 |

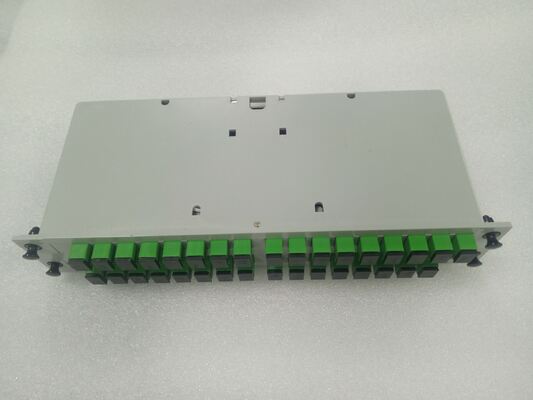

| 1×32 | SC | 130 × 100 × 102 atau 267 × 100 × 50 |
| 1×64 | LC | 130 × 180 × 102 |
| 1×64 | SC | 130 × 100 × 205 |
| 2x2 | SC / LC | 130 × 100 × 25 |
| 2×4 | SC / LC | 130 × 100 × 25 |
| 2×8 | SC / LC | 130 × 100 × 25 |
| 2 x 16 | SC / LC | 130 × 100 × 50 |
| 2×32 | LC | 130 × 100 × 50 |
| 2×32 | SC | 130 × 100 × 102 |
| 2×64 | LC | 130 × 100 × 50 |
Catatan:
• Dimensi adalah khas untuk rumah telanjang; variasi kecil mungkin ada karena perutean serat internal
• Untuk versi 1 × 32 SC, dua dimensi eksternal tersedia untuk sesuai dengan berbagai kedalaman rak atau nampan
• Semua kotak LGX memiliki lubang pemasangan standar yang kompatibel dengan baki ODF utama
• Dimensi adalah khas untuk rumah telanjang; variasi kecil mungkin ada karena perutean serat internal
• Untuk versi 1 × 32 SC, dua dimensi eksternal tersedia untuk sesuai dengan berbagai kedalaman rak atau nampan
• Semua kotak LGX memiliki lubang pemasangan standar yang kompatibel dengan baki ODF utama
Kinerja optik yang diukur
Data pengukuran pabrik untuk splitter PLC 1×4, 1×8 dan 1×16 mode tunggal:

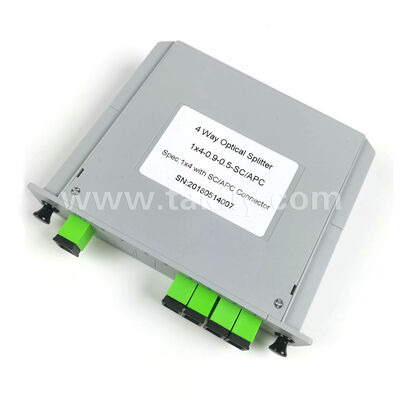

1×4 Single Mode PLC Splitter
| Panjang Gelombang Operasi | 1260-1650 nm |
| P/N | 1x4-PLC-0-9-0.5-SA |
| Jenis Serat | G.657A dengan Φ0,9mm tabung longgar |
| Jenis konektor | SC/APC |
| Suhu operasi | -40°C sampai +85°C |
| Kerugian Penempatan | MAX 7,2 dB |
| PDL | Max 0,2 dB |
| Kembali Kerugian | ≥ 55 dB |
1×8 Single Mode PLC Splitter
| Panjang Gelombang Operasi | 1260-1650 nm |
| P/N | 1x8-PLC-0.9-0.5-SA |
| Jenis Serat | G.657A dengan Φ0,9mm tabung longgar |
| Jenis konektor | SC/APC |
| Suhu operasi | -40°C sampai +85°C |
| Kerugian Penempatan | MAX 10,5 dB |
| PDL | Max 0,2 dB |
| Kembali Kerugian | > 55 dB |

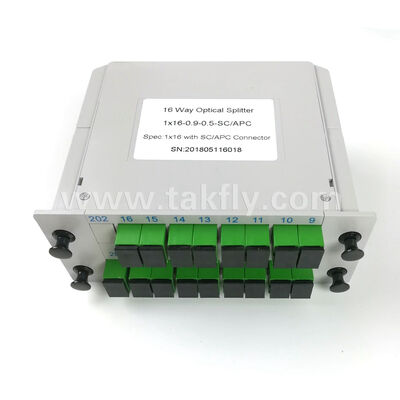

1×16 Single Mode PLC Splitter
| Panjang Gelombang Operasi | 1260-1650 nm |
| P/N | 1-16-PLC-0.9-0.5-SA |
| Jenis Serat | G.657A dengan Φ0,9mm tabung longgar |
| Jenis konektor | SC/APC |
| Suhu operasi | -40°C sampai +85°C |
| Kerugian Penempatan | MAX 13,0 dB |
| PDL | MAX 0,25 dB |
| Kembali Kerugian | ≥ 55 dB |
Bahan & Spesifikasi Lingkungan
- Bahan rumah:Baja bergelombang dingin (lapisan hitam) atau ABS tahan api (opsional)
- Jenis serat:G.657A1 / G.652D (tidak sensitif lentur tersedia)
- Konektor:SC/APC, SC/UPC, LC/APC, LC/UPC (tentukan saat memesan)
- Panjang ekor babi:Standar 0,5 m / 1,0 m / 1,5 m, dapat disesuaikan
- Suhu operasi:-40°C sampai +85°C
- Suhu penyimpanan:-40°C sampai +85°C
- Kelembaban:≤95% (tidak kondensasi)
Aplikasi Tipikal
- Integrasi sub-rack ODF- Kompatibilitas langsung slide-in dengan panel patch LGX 19 inci
- Kabinet sambungan silang optik- High-port-count splitting di outdoor FTTx node
- Pusat data- Distribusi serat kepadatan tinggi
- Headend CATV- Pembagian sinyal penyiaran
Opsi kustomisasi
- Jenis konektor dan polish (APC/UPC)
- Panjang ekor babi dan warna serat
- Jenis serat (G.657A2, OM3 multimode)
- Warna rumah dan label layar sutra
Pertanyaan yang Sering Diajukan
FAQ Produk
T1: Apa tujuan pemisah PLC 1 × 128?
A1: Membagi satu sinyal input optik menjadi 128 sinyal output dengan daya yang sama.
T2: Berapa kerugian penyisipan khas untuk splitter 1 × 128?
A2: Kehilangan teoritis adalah sekitar 21,0 dB. Total kehilangan penyisipan adalah ≤ 23,0 dB (tipis), dengan maksimum ≤ 26,0 dB menurut standar industri.
T3: Dapatkah splitter ini digunakan di belakang?
A3: Ya, splitter PLC adalah perangkat reciprocal pasif. Mereka dapat menggabungkan 128 sinyal masukan ke dalam satu serat output, tetapi perhatikan bahwa kerugian gabungan akan tinggi (≥21 dB).
T4: Jenis konektor apa yang tersedia untuk panel output?
A4: Pilihan standar termasuk SC/APC (yang paling umum untuk FTTH), SC/UPC, LC/UPC, atau FC/APC. Hubungi kami untuk mengkonfirmasi antarmuka konektor tertentu.
T5: Tinggi rak (U) apa yang dibutuhkan panel ini?
A5: Tinggi rak tergantung pada desain dan kepadatan port. Splitter 1 × 128 biasanya datang dalam ketinggian 2U, 3U, atau 4U. Hubungi kami untuk ukuran yang tepat.
P6: Seberapa stabil suhu splitter di lemari luar?
A6: Perangkat ini bekerja dari -40°C sampai +85°C, sehingga cocok untuk lemari luar ruangan, ruang kepala, atau kantor pusat yang tidak dikontrol suhu.
T7: Berapa banyak modul splitter yang ada di dalamnya? Apakah itu modul 1×16 atau 1×32 berkaskad?
A7: Splitter 1×128 dapat diimplementasikan dengan satu chip PLC seragam tinggi atau dengan cascading modul yang lebih kecil. Hubungi tim penjualan kami untuk rincian konfigurasi internal tertentu.
Q8: Berapa masa garansi?
A8: Jaminan standar adalah 1 tahun, meliputi cacat non-manusia dengan perbaikan gratis untuk cacat manufaktur.
Q9: Dapatkah saya mendapatkan sampel sebelum pesanan massal?
A9: Ya, kami menyediakan sampel. Silakan spesifikasi konektor dan panjang serat kebutuhan Anda.
P10: Bagaimana cara membersihkan konektor output pada panel dengan kepadatan tinggi?
A10: Gunakan pembersih satu klik atau pembersih kaset dengan adaptor yang sesuai (SC atau LC).
FAQ Perusahaan
T1: Apakah Anda produsen?
A1: Ya, kami adalah produsen dan penyedia solusi FTTH / solusi pusat data yang berkantor pusat di Shenzhen, China, didirikan pada tahun 2000.
Q2: Berapa jumlah pesanan minimum Anda?
A2: MOQ bisa 1 buah, tetapi jumlah yang lebih besar menerima harga yang lebih kompetitif.
Q3: Apakah Anda menyediakan harga FOB?
A3: Ya. Kami mengirimkan melalui udara (DHL, TNT, UPS, FEDEX) atau laut (pengiriman massal). Kami menyediakan penawaran FOB termasuk biaya pengiriman dan jadwal pengiriman.
Q4: Apa kualitas produk Anda?
A4: Produksi kami mengikuti standar IEC dan Eropa dengan sertifikasi CE, ISO, RoHS, CPR, dan ANATEL. Semua produk diuji 100% sebelum pengiriman.
Q5: Berapa waktu pengiriman Anda?
A5: Tergantung pada kuantitas dan jenis produk. Fiber jumper: 2-3 hari kerja untuk hingga 5000 buah. Kami menyimpan stok produk biasa dan menangani pesanan mendesak.
P6: Apa kemasan Anda?
A6: Pengemasan standar ekspor internasional.
Q7: Apakah Anda menyediakan layanan OEM / ODM?
A7: Ya, semua produk menerima pesanan OEM / ODM. Kami dapat menandatangani NDA.
Q8: Bagaimana cara memesan?
A8: 1. Kirim pertanyaan dengan spesifikasi produk dan kuantitas. 2. Kami memberikan penawaran dengan jadwal pengiriman. 3. Konfirmasi penawaran dan terima PI. 4. Produksi dimulai setelah pembayaran. 5.Konfirmasi informasi penerima. 6. Menerima nomor pelacakan setelah pengiriman.
T9: Apa metode pembayaran Anda?
A9: T/T, Western Union, PayPal, MoneyGram. Pemesanan besar: 50% deposit, 50% saldo sebelum pengiriman.
Q10: Dapatkah saya meminta sampel?
A10: Sampel gratis tersedia untuk produk di bawah $ 10. Biaya pengiriman dibayarkan oleh pembeli sebelum pengiriman.
Q11: Apa kebijakan pencocokan harga Anda?
A11: Jika Anda menemukan harga yang lebih baik di pasar dengan standar kualitas yang sama, kami dapat menyamai harga itu.
Ingin Tahu lebih detail tentang produk ini
