Serial PLC Splitter 1×2 sampai 1×32 lengkap 1U Rack Chassis untuk kantor pusat
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | QSFP28-4SFP28-xxx |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$15.13 ~ US$57.35/PC |

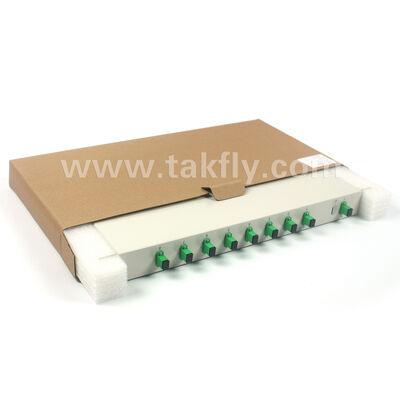

| Kemasan rincian: | spons + kotak + karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informasi Detail |
|||
| Menyoroti: | Sasis rak splitter PLC 1×32,splitter PLC serat optik 1U,seri splitter PLC kantor pusat |
||
|---|---|---|---|
Deskripsi Produk

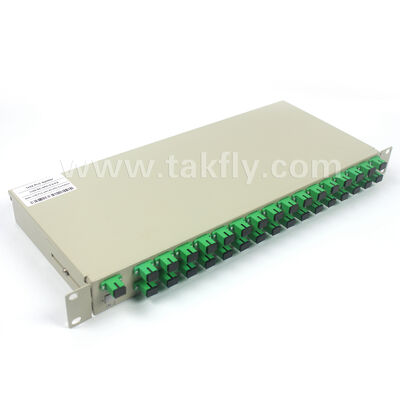

Serial PLC Splitter 1×2 sampai 1×32 lengkap 1U Rack Chassis untuk kantor pusat
Ringkasan Produk
Seri ini rack mount PLC splitter optik memiliki standar 19 inci 1U kandang, yang dirancang untuk instalasi terpusat di peralatan telekomunikasi rak.Berdasarkan teknologi sirkuit gelombang cahaya planar (PLC), produk digunakan untuk distribusi daya optik dalam jaringan distribusi optik (ODN), mendukung skenario jaringan akses FTTH/FTTB. Seri lengkap mencakup rasio pembagian dari 1 × 2 hingga 1 × 32,dengan antarmuka SC/APC terpadu, cocok untuk penyebaran jaringan PON.
Spesifikasi inti dan Daftar Model
| Model | Rasio Pembagian | Jenis konektor | Spesifikasi pigtail | Informasi Label |
|---|---|---|---|---|
| TAK-PLC-1×2 | 1 × 2 | SC/APC | 2.0mm, 0.5m | 1×2 PLC Splitter / 1×2‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1×4 | 1×4 | SC/APC | 2.0mm, 0.5m | 1×4 PLC Splitter / 1×4‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1×8 | 1 × 8 | SC/APC | 2.0mm, 0.5m | 1×8 PLC Splitter / 1×8‐SC‐APC‐2.0‐0.5 |
| TAK-PLC-1×16 | 1 x 16 | SC/APC | 2.0mm, 0.5m | 1×16 PLC Splitter / 1×16-SC-APC-2.0-0.5 |
| TAK-PLC-1×32 | 1×32 | SC/APC | 2.0mm, 0.5m | 1×32 PLC Splitter / 1×32-SC-APC-2.0-0.5 |
Catatan:Pada label, "2.0-0.5" menunjukkan pigtail diameter luar 2,0 mm, panjang 0,5 m. Konektor SC/APC berwarna hijau dengan wajah ujung bersudut, kehilangan pengembalian ≥ 55dB, cocok untuk skenario layanan campuran CATV + data.
Parameter teknis
| Parameter | 1 × 2 | 1×4 | 1 × 8 | 1 x 16 | 1×32 | 1×64 | 2x2 | 2×4 | 2×8 | 2 x 16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panjang gelombang operasi (nm) | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 | 1260 ~ 1650 |
| Maks. Kerugian Penempatan (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Persamaan maksimum (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| Max. PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Kehilangan Pengembalian (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Direktifitas (dB) | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 | ≥ 55 |
| Suhu operasi (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Suhu penyimpanan (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
Catatan Tabel:Nilai kerugian penempatan, keseragaman dan PDL diberikan oleh produsen (diukur pada suhu kamar, tidak termasuk kerugian konektor).Kehilangan pengembalian ≥55dB didasarkan pada kinerja konektor SC/APC (wajah ujung bersudut), sesuai dengan IEC 61753-2. panjang gelombang operasi, directivity, suhu operasi dan suhu penyimpanan sesuai dengan standar industri (IEC 61753-2 dan Telcordia GR-1209/1221).Untuk data pengujian rinci produk yang dikirim, silakan lihat laporan inspeksi yang menyertai setiap pengiriman.
Fitur Produk
Teknologi & Kinerja
- Berdasarkan teknologi sirkuit gelombang cahaya planar (PLC), keseragaman pemisahan ≤ 0,5 dB (tipikal)
- Panjang gelombang tidak sensitif, mendukung koeksistensi EPON, GPON dan XGS-PON
- Kerugian penyisipan yang stabil, lebih unggul dari pemisah FBT tradisional
Pemasangan & Perlindungan
- 19 inci standar 1U rak mount kabin, cocok untuk semua rak telekomunikasi standar
- Rumah baja bergelombang dingin dengan lapisan anti-statis
- Memfasilitasi manajemen terpusat, kabel dan pemeliharaan di kantor pusat
Antarmuka & Kompatibilitas
- Konektor hijau SC/APC seragam, wajah ujung bersudut memastikan kerugian pengembalian rendah
- Spesifikasi pigtail standar (2.0mm, 0.5m), kompatibel dengan peralatan OLT arus utama dan bingkai distribusi optik (ODF)
- Mendukung pemasangan/penghapusan cepat dan lokasi kesalahan
Cakupan penuh

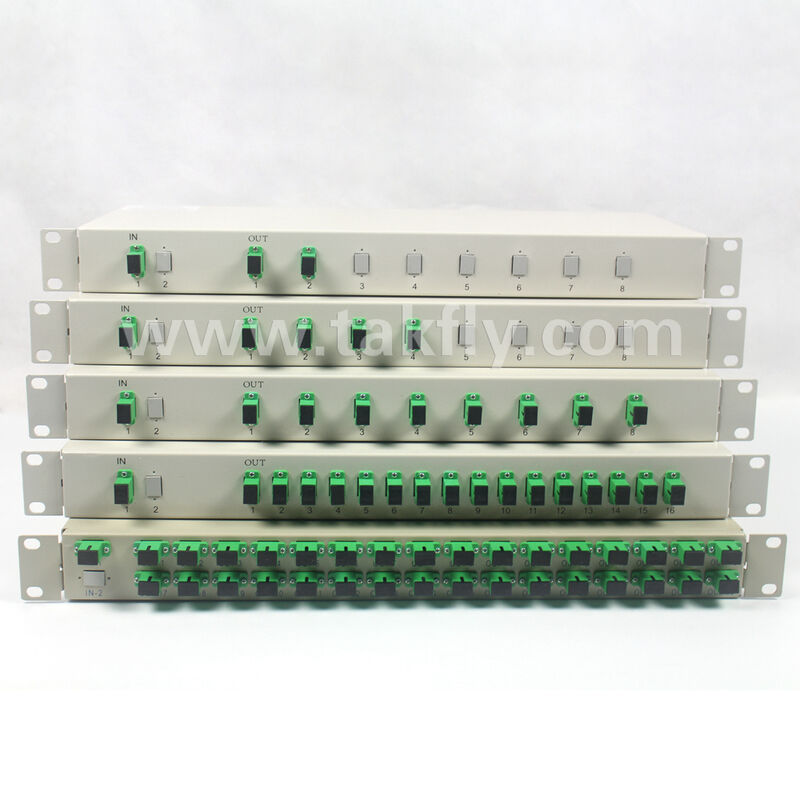

- Matriks rasio pembagian lengkap dari 1 × 2 hingga 1 × 32
- Memenuhi persyaratan pembagian yang berbeda dari node kecil ke kantor pusat besar
Aplikasi Tipikal
Carrier FTTH Broadband Access Networks (Jaringan Akses Pita Luas FTTH)
Digunakan di headend OLT, mendistribusikan sinyal OLT tunggal ke beberapa terminal ONT pelanggan.
HFC Hybrid Fiber-Coax Networks
Kerugian pengembalian yang rendah dari antarmuka SC/APC memastikan kualitas sinyal video CATV. Mendukung pengiriman layanan data + siaran secara bersamaan.
Jaringan Swasta Perusahaan / Jaringan Kampus
Digunakan untuk pemisahan sinyal link serat, redundansi layanan dan perluasan bandwidth.
Dimensi Mekanis & Lingkungan
| Artikel | Spesifikasi |
|---|---|
| Jenis kandang | 19 inci 1U rak mount |
| Dimensi kandang (W × D × H) | 483×250×44,5 mm (biasanya) |
| Bahan perlengkapan | Baja bergelombang dingin, anti-statis |
| Metode pemasangan | Pengikat sekrup pada rak (dengan telinga yang dipasang) |
| Suhu operasi | -40°C ~ +85°C |
| Suhu penyimpanan | -40°C ~ +85°C |
| Kelembaban Relatif | ≤95% (tidak kondensasi) |
Informasi Pemesanan
| Model | Rasio Pembagian | Konektor | Spesifikasi pigtail |
|---|---|---|---|
| TAK-PLC-1×2 | 1 × 2 | SC/APC | 2.0mm, 0.5m |
| TAK-PLC-1×4 | 1×4 | SC/APC | 2.0mm, 0.5m |
| TAK-PLC-1×8 | 1 × 8 | SC/APC | 2.0mm, 0.5m |
| TAK-PLC-1×16 | 1 x 16 | SC/APC | 2.0mm, 0.5m |
| TAK-PLC-1×32 | 1×32 | SC/APC | 2.0mm, 0.5m |
Catatan:Panjang buntut yang disesuaikan (misalnya, 1,0m, 1,5m) tersedia atas permintaan. Pilihan konektor: SC/UPC, LC/APC, dll. Harap tentukan saat memesan.
Pertanyaan yang Sering Diajukan
T: Apakah Anda produsen?
A: Ya, kami adalah produsen dan penyedia solusi FTTH / pusat data total solusi yang berbasis di Shenzhen, Cina, didirikan pada tahun 2000.
T: Apa MOQ Anda?
A: MOQ bisa 1 buah, tapi harga menjadi lebih kompetitif dengan jumlah yang lebih besar.
T: Dapatkah Anda mengutip harga FOB?
A: Ya. Kami mengirimkan melalui udara (DHL, TNT, UPS, FEDEX) atau laut untuk jumlah besar. Kami memberikan penawaran dengan pengiriman dan waktu pengiriman berdasarkan persyaratan rinci Anda.
T: Bagaimana kualitas Anda?
A: Produksi kami mengikuti standar IEC dan Eropa dengan sertifikasi CE, ISO, RoHS, CPR, dan ANATEL. Semua produk diuji 100% sebelum pengiriman.
T: Berapa waktu pengiriman Anda?
A: Tergantung pada jumlah dan jenis produk. Kabel patch serat optik: 2-3 hari kerja untuk hingga 5.000 buah. Kami memiliki stok produk reguler dan mengakomodasi pesanan mendesak.
T: Apa garansi Anda?
A: Jaminan 1 tahun untuk kabel tambalan (rusak non-artificial). Untuk kerusakan buatan, kami menyediakan perbaikan gratis dengan pelanggan yang menutupi biaya pengiriman.
T: Apa kemasan Anda?
A: Pengemasan standar ekspor internasional.
T: Bisakah Anda menawarkan OEM / ODM?
A: Ya, semua produk menerima OEM / ODM. Kami dapat menandatangani Perjanjian Konfidensial.
P: Dapatkah saya memiliki sampel?
A: Sampel gratis tersedia untuk produk di bawah $ 10.
T: Bagaimana saya bisa memesan?
A: 1. Kirim pertanyaan dengan spesifikasi produk dan kuantitas. 2. Kami memberikan penawaran dengan waktu memimpin. 3. Konfirmasi penawaran dan menerima PI. 4. Produksi dimulai setelah pembayaran. 5.Konfirmasi rincian penerima. 6. Menerima nomor pelacakan setelah pengiriman.
T: Berapa jangka waktu pembayaran Anda?
A: T/T, Western Union, Paypal, MoneyGram. Untuk jumlah besar: 50% deposit, 50% saldo sebelum pengiriman.
Dengan standar kualitas yang sama, jika Anda menemukan harga yang lebih baik di tempat lain, TAKFLY dapat mencocokkannya.
