1×128 Jumlah Port Tinggi PLC Splitter Rack Mount Patch Panel Distribusi FTTX Kepadatan Ultra Tinggi
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | QSFP28-4SFP28-xxx |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$17.66 ~ US$70.63/PC |
| Kemasan rincian: | spons + kotak + karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informasi Detail |
|||
| Menyoroti: | Pemasangan rak splitter PLC 128 port,panel distribusi FTTX kepadatan tinggi,panel patch splitter PLC serat optik |
||
|---|---|---|---|
Deskripsi Produk
1×128 Panel Patch Pemasangan Rak PLC Splitter Jumlah Port Tinggi
Nama Produk:Panel Patch Pemisah Pemasangan Rak 1×128 PLC
Nomor Bagian:P-1128-RF-LA-Φ0.9-05-05
Konfigurasi:1 Masukan × 128 Keluaran
Nomor Bagian:P-1128-RF-LA-Φ0.9-05-05
Konfigurasi:1 Masukan × 128 Keluaran

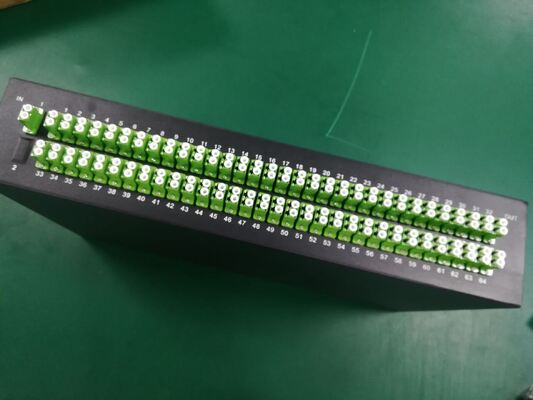

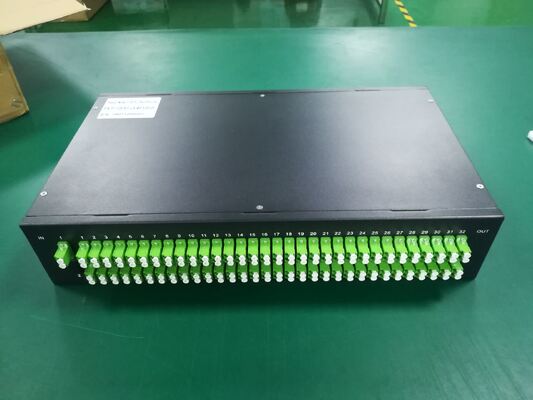

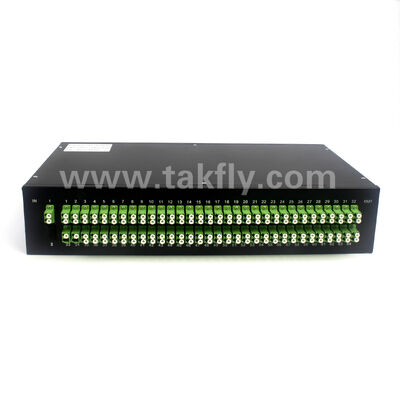

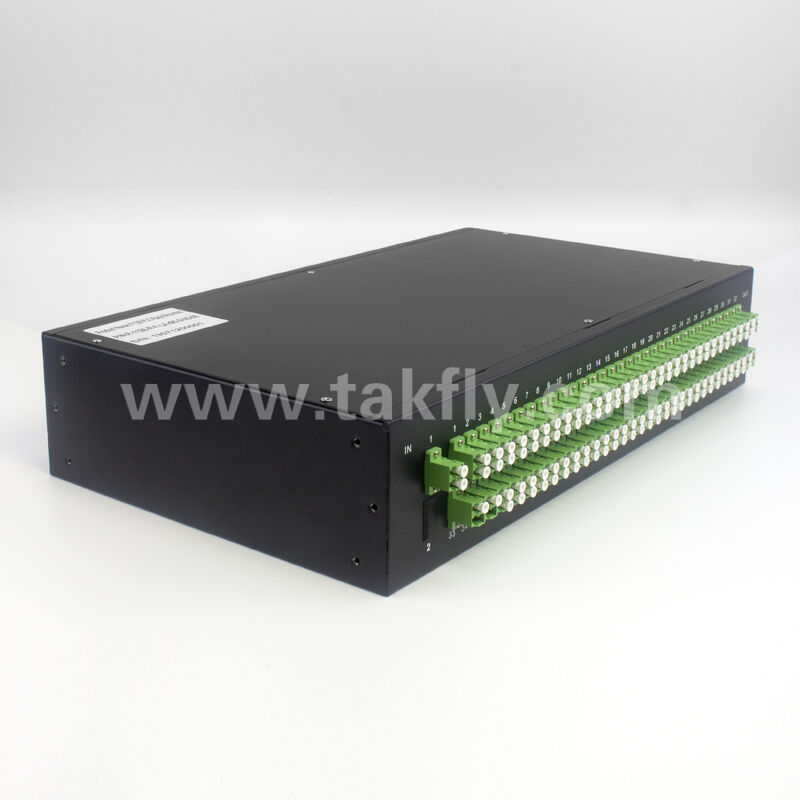

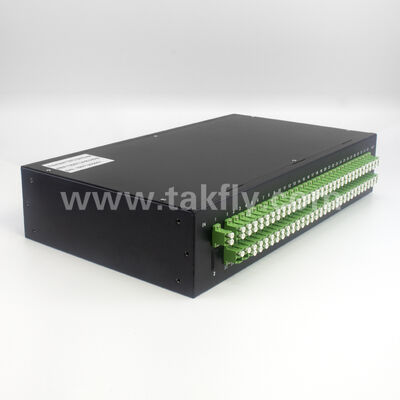

Panel pemisah PLC yang dipasang di rak ini mengintegrasikan pemisah sirkuit gelombang cahaya planar 1×128 dengan panel patch depan. Unit ini dilengkapi dengan penutup rak standar berukuran 19 inci (biasanya tinggi 4U atau 5U tergantung pada kepadatan port). Serat masukan menggunakan adaptor konektor (seperti LC atau SC), sedangkan serat keluaran 128 berakhir pada adaptor depan dengan kuncir 0,9 mm atau konektor panel. Dirancang untuk kantor pusat FTTH/FTTX, headend, atau aplikasi kerangka distribusi, solusi ini ideal untuk mendistribusikan sinyal optik tunggal ke banyak pengguna.
Spesifikasi Performa Khas
| Parameter | Nilai |
|---|---|
| Panjang Gelombang Operasi | 1260~1650nm |
| Kerugian Penyisipan (Maks) | ≤23,0 dB (Khusus ≤21,5 dB) |
| Keseragaman (Maks) | ≤2,5 dB |
| Kerugian Tergantung Polarisasi | ≤0,5 dB |
| Kembali Kerugian | ≥55 dB (Konektor) |
| Direktivitas | ≥55dB |
| Suhu Operasional | -40℃ ~ +85℃ |
| Suhu Penyimpanan | -40℃ ~ +85℃ |
| Jenis Serat | Masukan: 2.0mm atau 3.0mm; Keluaran: kuncir 0,9 mm |
| Tipe Konektor (Input/Output) | SC/APC, SC/UPC, LC/UPC atau sebagaimana ditentukan |
Karakteristik Mekanik
- Pemasangan rak standar 19 inci dengan konektor keluaran yang telah dihentikan sebelumnya
- Panel depan yang dapat dilepas untuk memudahkan pembersihan dan pemeriksaan
- Hapus pelabelan port dari 1 hingga 128
- Baki sambungan opsional atau kit kipas untuk pengelolaan serat
Fitur Utama
- Panjang gelombang operasi broadband
- Kehilangan penyisipan rendah
- Kehilangan ketergantungan polarisasi rendah (PDL)
- Desain kompak
- Keseragaman saluran-ke-saluran yang sangat baik
- Keandalan dan stabilitas tinggi
Aplikasi
- Jaringan telekomunikasi
- sistem PON
- FTTH (Serat ke Rumah)
- sistem CATV
- Transmisi video
Spesifikasi Teknis
Parameter Kinerja
| Parameter | Nilai |
|---|---|
| Panjang Gelombang Operasi (nm) | 1260 ~ 1650 |
| Jenis Serat | ITU-T G657A1, G657A2 dan G.652D |
| Stabilitas Suhu Maks (dB) | 0,5 (Khas 0,3) |
| Suhu Pengoperasian (°C) | -40 ~ +85 |
| Suhu Penyimpanan (°C) | -40 ~ +85 |
Kinerja Pemisah 1×N
| Jenis | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| Kerugian Penyisipan Maks (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| Keseragaman Maks (dB) | 0,8 | 0,8 | 0,8 | 1.0 | 1.5 | 2.0 |
| PDL Maks (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Kinerja Pemisah 2×N
| Jenis | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| Kerugian Penyisipan Maks (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| Keseragaman Maks (dB) | 0,8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| PDL Maks (dB) | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 |
Catatan: Semua pengukuran dilakukan pada suhu kamar, tidak termasuk konektor. Kerugian pengembalian minimum untuk semua jenis: 55 dB.
Pertanyaan yang Sering Diajukan
FAQ Produk
Q1: Apa tujuan dari splitter PLC 1×128?
A1: Ini membagi satu sinyal optik masukan menjadi 128 sinyal keluaran dengan daya yang sama. Biasa digunakan dalam jaringan FTTH/PON skala besar (port OLT tunggal yang melayani hingga 128 pengguna) dan sistem distribusi optik CATV.
Q2: Berapa kerugian penyisipan yang umum untuk splitter 1×128?
A2: Kerugian teoritis sekitar 21,0 dB. Termasuk kerugian tambahan dan kerugian konektor, total kerugian penyisipan adalah ≤23,0 dB (tipikal), dengan maksimum ≤26,0 dB menurut standar industri.
Q3: Dapatkah pemisah ini digunakan secara terbalik?
A3: Ya, splitter PLC adalah perangkat timbal balik pasif. Mereka dapat menggabungkan 128 sinyal masukan menjadi satu serat keluaran, namun perhatikan bahwa kerugian gabungan akan tinggi (≥21 dB) dan pantulan balik harus dikontrol.
Q4: Jenis konektor apa yang tersedia untuk panel keluaran?
A4: Opsi standar mencakup SC/APC (paling umum untuk FTTH), SC/UPC, LC/UPC, atau FC/APC. Hubungi kami untuk mengonfirmasi antarmuka konektor khusus untuk kebutuhan Anda.
Q5: Berapa tinggi rak (U) yang dibutuhkan panel ini?
A5: Tinggi rak tergantung pada desain dan kepadatan port. Pembagi 1×128 biasanya memiliki ketinggian 2U, 3U, atau 4U. Hubungi kami untuk mengetahui dimensi pasti model khusus ini.
Q6: Seberapa stabil suhu splitter di lemari luar ruangan?
A6: Perangkat beroperasi dari -40℃ hingga +85℃, sehingga cocok untuk lemari luar ruangan, ruang kepala, atau kantor pusat yang tidak dikontrol suhunya.
Q7: Berapa banyak modul splitter di dalamnya? Apakah itu modul berjenjang 1×16 atau 1×32?
A7: Splitter 1×128 dapat diimplementasikan dengan satu chip PLC dengan keseragaman tinggi atau dengan mengalirkan modul yang lebih kecil. Hubungi tim penjualan kami untuk detail konfigurasi internal spesifik.
Q8: Berapa masa garansinya?
A8: Garansi standar adalah 1 tahun, mencakup cacat non-manusia dengan perbaikan gratis untuk cacat produksi.
Q9: Bisakah saya mendapatkan sampel sebelum memesan massal?
A9: Ya, kami menyediakan sampel. Silakan tentukan persyaratan konektor dan panjang serat Anda.
Q10: Bagaimana cara membersihkan konektor keluaran pada panel berkepadatan tinggi?
A10: Gunakan pembersih sekali klik atau pembersih kaset dengan adaptor yang sesuai (SC atau LC). Desain panel depan memungkinkan pembersihan individual tanpa mengganggu serat di sekitarnya.
