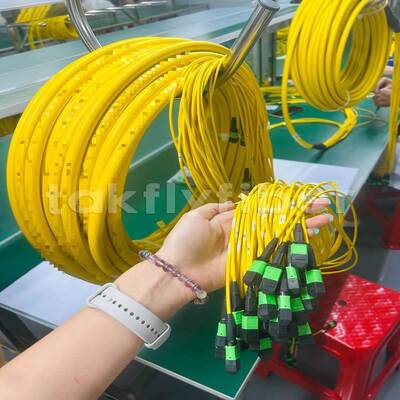

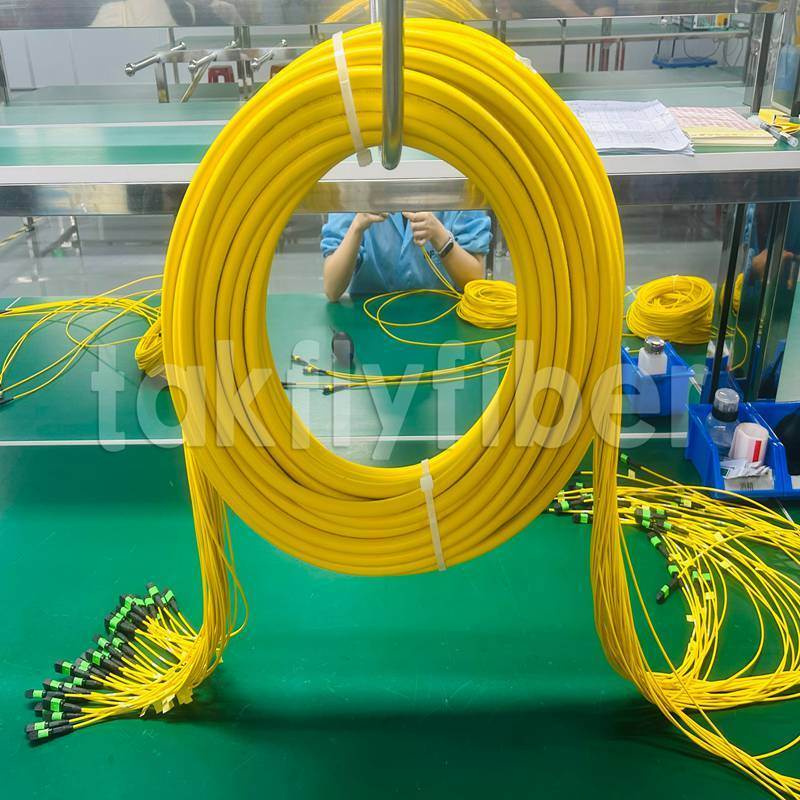

Takfly MPO/MTP Patch Cord 8/12/24 Inti hingga 576 Inti Kerugian Rendah 500 Siklus Pasangan IEC & TIA Selaras
Detail produk:
| Tempat asal: | Shenzhen, Tiongkok |
| Nama merek: | Takfly/OEM |
| Sertifikasi: | CE, ISO, RoHS, GS |
| Nomor model: | Kabel Patch MPO / MTP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | US $9.88-US $19.88/ Pcs |
| Kemasan rincian: | Tas pp lalu di dalam karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,T/T,Western Union,Paypal |
| Menyediakan kemampuan: | 50000 buah/bulan |
|
Informasi Detail |
|||
| Inti: | Multiinti | konektor A: | SC |
|---|---|---|---|
| Konektor B: | MPO/MTP | Modus Serat: | 50/125um |
| Diameter kabel: | 0,9/2,0/3,0 | Tipe Polandia: | PC/APC |
| Kembali Kerugian: | MM/PC: 20dB/SM/APC: 60dB | Kerugian Penyisipan: | 0,35dB Maks (Tipe 0,15dB) |
| Bahan selubung luar: | PVC/LSZH | Radius Tekuk Statis/Dinamis: | 10 hari/20 hari |
| Kode HS: | 854470000 | Jenis kelamin: | Pria/wanita |
| Menyoroti: | MPO MTP patch cord kehilangan rendah,Kabel MPO MTP 500 siklus perkawinan,MPO MTP serat optik IEC sesuai |
||
Deskripsi Produk
Takfly MPO/MTP High-Density Multi-Fiber Patch Cord
8/12/24 Inti hingga 576 Inti. Rugi rendah. 500 siklus kawin.
Ringkasan Produk
Seri konektor multi-serat MPO / MTP dirancang untuk interkoneksi optik kepadatan tinggi di pusat data, kantor pusat telekomunikasi, headend CATV, dan lingkungan industri.Sebuah ferrule MT yang dibentuk dengan presisi dikombinasikan dengan pin panduan presisi tinggi memastikan keselarasan yang tepat hingga 24 serat dalam satu antarmuka, dengan konfigurasi khusus tersedia hingga576 seratuntuk penyebaran skala ultra.
Takfly Communicationsmembawa25+ tahun pengalaman pembuatan ODM/OEMuntuk seri ini.30,000m2 ruang produksimelintasi6,000m2 kantor pusat R&D di Shenzhendan a24,000m2 pabrik bervolume tinggi di Zhongshan, berjalan19 jalur produksi MPO khususdengan output bulanan melebihi200,000 kepingDua kelas kinerja standar dan kerugian rendah tersedia untuk memenuhi persyaratan anggaran link yang berbeda.100% pengujian pabriksebelum melahirkan.
Fitur Utama
- Ferrule MT yang dibentuk presisi untuk geometri inti yang konsisten
- Pin panduan presisi tinggi untuk penyelarasan yang dapat diandalkan setelah kawin berulang kali
- Dukungan4, 8, 12, 24 seratdalam faktor bentuk kompak; solusi khusus hingga576 serat
- Kerugian standar:≤ 0,35 dB tipikal / ≤ 0,70 dB maksimal
- Kerugian rendah:≤ 0,20 dB tipikal / ≤ 0,35 dB maksimal
- Kompatibel dengan mode tunggal (G.652, G.655, G.657) dan serat multi-mode (OM1 ~ OM5)
- Berbagai jenis kabel: mini bundar (≤4,5 mm OD) atau pita (≤3,0×5,0 mm)
- Pilihan jaket: PVC atau LSZH (asap rendah, bebas halogen, bersertifikat CPR Bca/Cca/Dca)
- Manajemen polaritas:Tipe A, B, C dengan kode warna dan label
- Versi pria (dengan pin) dan wanita (tanpa pin) tersedia
Spesifikasi Teknis
Parameter optik & antarmuka
| Parameter | Spesifikasi |
|---|---|
| Jenis konektor | MPO / MTP (pria dengan pin / wanita tanpa pin) |
| Wajah akhir | PC (MM) / APC (SM) |
| Jenis Serat | SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 |
| Jumlah inti | 4, 8, 12, 24 (peraturan hingga 576 serat) |
| Jenis Kabel | Mini Round (≤4,5 mm OD) / Flat Ribbon (≤3,0×5,0 mm) |
| Bahan Jaket | PVC / LSZH (CPR Bca/Cca/Dca bersertifikat) |
| Panjang | 0.5 m ~ 200 m (disesuaikan) |
| Panjang gelombang uji | SM: 1310/1550 nm; MM: 850/1300 nm |
| Kerugian Penempatan (Kelas Standar) | Tipikal ≤0,35 dB / Max ≤0,70 dB |
| Rugi Penempatan (Kelas Rugi Rendah) | Biasanya ≤0,20 dB / Maks ≤0,35 dB |
| Kembali kerugian (SM APC) | ≥ 60 dB |
| Kembali kerugian (MM PC) | ≥ 20 dB |
| Kemungkinan diulang | ≤0,1 dB |
| Daya tahan | ≤0,2 dB |
| Kemampuan bergantian | ≤0,2 dB |
| Radius lentur (statis / dinamis) | 10D / 20D |
Keandalan Lingkungan & Mekanis
Semua kabel patch MPO/MTP menjalani pemeriksaan lingkungan yang ketat untuk memastikan stabilitas jangka panjang dalam penyebaran yang menuntut:
- Siklus kawin:≥ 500 (variasi kerugian penyisipan ≤ 0,2 dB)
- Kekuatan tarik:≥ 50 N (untuk kabel 2,0 mm, konektor ke kabel)
- Siklus Panas Lembab:-10°C sampai +65°C, 93% RH, 5 siklus -> ΔIL ≤0,3 dB (IEC 61300-2-19)
- Penuaan dengan Suhu Tinggi:85°C selama 168 jam -> ΔIL ≤0,3 dB
- Penyimpanan pada suhu rendah:-40°C selama 24 jam -> ΔIL ≤0,2 dB
- Getaran & Kejut:Memenuhi persyaratan GR-1435-CORE untuk penggunaan industri
- Siklus termal:Sesuai dengan IEC 61300-2-22
- Suhu operasi:-20°C ~ +70°C
- Suhu penyimpanan:-40°C ~ +80°C
Skenario Aplikasi
| Aplikasi | Contoh | Manfaat |
|---|---|---|
| Pusat Data - 40G / 100G / 400G Link | Kabel tambalan MPO berupa 12 serat dengan kerugian rendah yang menghubungkan QSFP-40G-SR4 ke area tambalan | Mengganti 4 pasangan LC duplex, menghemat 75% ruang baki kabel |
| Pusat Data - 800G/AI Cluster Interconnect | 24 serat atau 576-serat MPO batang antara switch tulang belakang dan GPU rak | Mendukung optik 800G generasi berikutnya dan kelompok pelatihan AI dengan anggaran kerugian ultra rendah |
| Kantor Pusat Telekomunikasi - Peningkatan Backbone | Kabel pita MPO 24 serat yang menghubungkan sub-rack ODF dengan modul MPO-LC | Penyebaran cepat, siap untuk optik koheren 400G |
| 5G Front-haul & Mid-haul | Jumper MPO 8-serat yang menghubungkan BBU/DU ke AAU/RU melalui CPRI/eCPRI | Mengurangi waktu pemasangan sebesar 60% dibandingkan dengan pemasangan serat individu |
| Industri - Interkoneksi Ruggedized | Jumper MPO tahan getaran, suhu operasi -40°C sampai +85°C, lulus uji kejut & getaran | Ketahanan terhadap semprotan garam dan jamur untuk lingkungan yang keras |
| CATV Headend - Distribusi Video Multi-Channel | 1×12 MPO splitter yang memberi makan 12 penerima optik | Kepadatan tinggi, mengurangi kekacauan kabel |
| Enterprise LAN/SAN - Backbone Kampus | Trunk MPO berserat 24 antara bingkai distribusi utama dan lemari bangunan | Skalabilitas masa depan untuk konektivitas server 10G/25G/40G |
Keuntungan Kompetitif
| Item Perbandingan | MPO standar (rata-rata pasar) | Takfly MPO/MTP Series |
|---|---|---|
| Skala Produksi | Kapasitas terbatas | 30,000m2 total (6.000m2 markas Shenzhen + 24.000m2 pabrik Zhongshan) |
| Garis produksi MPO | 3-5 baris khas | 19 jalur MPO khusus |
| Output Bulanan | 20,000-50,000 pcs | 200,000+ pcs/bulan |
| Jumlah Serat Maksimal | 24-48 inti | Hingga 576 inti |
| Kerugian Insersi Tipikal | 0.50 dB | 00,35 dB (Standar) / 0,20 dB (Rugi Rendah) |
| Siklus Perkawinan | 200 | ≥ 500 |
| Suhu Operasi Maksimal | 70°C | 85°C (pendek), 70°C (panjang) |
| Manajemen Polaritas | Opsional / manual | Tipe penuh A/B/C dengan kode warna |
| Data pengujian lingkungan | Tidak ditentukan | Pemanasan lembab, siklus termal, laporan getaran tersedia |
| Panjang yang disesuaikan | Terbatas | Setiap panjang dari 0,5 m sampai 200 m |
| Diameter Kabel | Ukuran standar | Ronde mini ≤4,5 mm / pita ≤3,0×5,0 mm |
Pemesanan & Pemasangan
Takfly menawarkan kabel patch MPO/MTP yang dapat disesuaikan sepenuhnya untuk memenuhi persyaratan proyek Anda yang tepat.
- Jumlah inti:4 / 8 / 12 / 24 serat (sesuai kebutuhan hingga 576 serat)
- Tingkat Kerugian:Standar atau Kerugian Rendah
- Jenis kabel:Ribbon Mini Bulat atau Flat
- Lapisan luar:PVC atau LSZH (disertifikasi CPR Bca/Cca/Dca)
- Wajah akhir:PC (multi-mode) atau APC (single-mode)
- Polaritas:Jenis A (lurus), Jenis B (berbalik), atau Jenis C (berpasangan) dengan sepatu bot berwarna
- Jenis kelamin:Pria (dengan pin panduan) atau Wanita (tanpa pin)
- Panjangnya:Setiap panjang dari 0,5 m sampai 200 m
- Breakout Fanout:Kabel MPO ke LC/SC/FC tersedia atas permintaan
Contoh kode pemesanan
MPO-12-LL-ROUND-LSZH-3M-APC-TYPE-MALE
│ │ │ │
│ │ │ │ │ │ │ │ │ │ │ Jenis kelamin: Pria (dengan pin)
│ │ │ │ │ │ │ │ Polaritas: Tipe A
│ │ │ │ │ │ │ End Face: APC
│ │ │ │ │ ??── Panjang: 3 meter
│ │ │ │ │ LSZH
│ │ ??── Jenis Kabel: Bulat (Mini)
│ ??── Tingkat Kerugian: Kerugian rendah
Jumlah serat: 12 inti
Penjaminan Kualitas & Sertifikasi
- 100% IL & RL diuji-- Setiap kabel tambalan datang dengan laporan tes individu
- Pemeriksaan interferometer 3D-- Radius kelengkungan, tinggi serat, dan offset puncak menurut standar IEC
- Standar produksi-- IEC, standar Eropa, kriteria pengerjaan IPC/WHMA-A-620
- Sertifikasi-- CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR EN50575, ANATEL
- Pelacakan-- Nomor seri unik dan catatan uji batch untuk setiap pengiriman
Ringkasan Produk
Seri MPO/MTP multi-fiber patch cord ini menawarkan kualitas standar dan kehilangan rendah, ketahanan mekanik yang ditingkatkan (≥ 500 siklus kawin), stabilitas lingkungan yang terbukti (panas lembab, penuaan suhu tinggi,penyimpanan suhu rendah), dan manajemen polaritas penuh (Tipe A/B/C).30,000m2 fasilitasdengan19 jalur MPO khususdan kapasitas bulanan melebihi200,000 keping, Takfly memberikan interkoneksi serat skalable, keandalan tinggi untuk pusat data, telekomunikasi, 5G, AI cluster, CATV, dan aplikasi industri.dan konfigurasi khusus sampai576 serattersedia.
Pertanyaan yang Sering Diajukan (FAQ)
Q1: Apakah Anda produsen langsung atau perusahaan perdagangan?
A: Kami adalahprodusen langsung dan penyedia solusi totalbermarkas di Shenzhen, Cina, didirikan pada2000. SebagaiPerusahaan Teknologi Tinggi Nasional, kami beroperasi30,000m2 ruang manufakturmelintasi6,000m2 kantor pusat R&D di Shenzhendan a24,000m2 pabrik produksi volume tinggi di ZhongshanDivisi MPO/MTP kami menjalankan19 jalur produksi khususdengan kapasitas bulanan melebihi200,000 keping, mendukung konfigurasi hingga576-intiKami melayani klien di128+ negara, termasuk mitra Tier-1 sepertiCorning, Amphenol, NVIDIA, dan Coherent.
Q2: Berapa jumlah pesanan minimum (MOQ) Anda?
A: MOQ bisa1 buahuntuk evaluasi sampel dan pengujian batch kecil. Namun, skala harga yang menguntungkan dengan volume yang lebih besar membuka harga bertingkat yang kompetitif. Untuk proyek pusat data yang membutuhkan ribuan unit,kami menawarkan diskon volume berdasarkan proyek dan manajemen akun khusus.
Q3: Bisakah Anda mengutip harga FOB, CIF, atau DDP?
A: Ya. Kami menawarkan Incoterms yang fleksibel termasuk EXW, FOB Shenzhen, CIF, CFR, dan DDP (untuk wilayah tertentu). Untuk pengiriman mendesak, kami mengirimkan melalui angkutan udara (DHL, FedEx, TNT, UPS); untuk pesanan massal,kami mengkoordinasikan pengiriman laut melalui ekspeditor yang kompetitifBerikan tujuan, kuantitas, dan syarat pilihan Anda, dan kami akan menyediakanpenawaran turnkey dengan pengiriman dan lead timedalam 24 jam.
Q4: Bagaimana Anda menjamin kualitas dan konsistensi produk?
A: Produksi kami mengikuti standar IEC dan Eropa, disertifikasi oleh CE, ISO 9001, ISO 14001, RoHS, REACH, FCC, CPR, dan ANATEL.
- 100% tes kehilangan penempatan dan kehilangan kembalipada setiap kabel tambalan
- Pemeriksaan interferometri 3Duntuk geometri permukaan ujung konektor
- Pemeriksaan Lingkunganmenurut seri IEC 61300-2 (panas lembab, siklus termal, getaran)
- Nomor seri unikdan laporan uji batch untuk traceability penuh
Q5: Berapa waktu lead standar Anda?
A: Waktu pengiriman tergantung pada jumlah dan konfigurasi:
- Produk standar:2-3 hari kerja untuk hingga 5.000 pcs (dijaga dalam stok)
- Konfigurasi khusus:3-9 hari kerja tergantung pada jenis kabel, polaritas, dan panjang
- Perintah mendesak:Kami mempertahankan stok buffer konfigurasi populer dan dapat mempercepat produksi untuk penyebaran waktu-kritis
Q6: Apa kebijakan garansi Anda?
A: Kami menyediakanJaminan 1 tahundari tanggal pengiriman yang mencakup cacat bahan dan pengerjaan dalam kondisi operasi normal.kami menawarkan layanan perbaikan gratis (pelanggan membayar pengiriman kembali)Program garansi diperpanjang (2-3 tahun) tersedia untuk kontrak perusahaan dan pusat data.
Q7: Apa standar kemasan Anda?
A: Semua produk dikirim dikemasan standar ekspor internasionaldengan kantong anti-statis, tutup ujung pelindung, dan karton tahan karat.Kemasan OEMtermasuk pencetakan logo kustom, label bermerek, barcode, dan konfigurasi palet.
Q8: Bisakah Anda menyediakan layanan OEM / ODM?
A: Ya. Semua produk menerima kustomisasi OEM / ODM, termasuk warna perumahan konektor, logo yang ditandai laser, warna jaket kabel, laporan uji khusus, dan perakitan khusus.Perjanjian kerahasiaan (MNDA)untuk melindungi desain Anda.
Q9: Dapatkah saya meminta sampel sebelum melakukan pesanan massal?
A: Ya.Sampel gratisUntuk sampel bernilai lebih tinggi (misalnya, MPO kehilangan rendah, kabel breakout), kami mengenakan biaya produksi dengankredit penuh diterapkanSampel pengiriman dibayar oleh pembeli, dan pengiriman biasanya dalam waktu1 -3 hari kerja.
Q10: Bagaimana saya bisa memesan?
A: Proses kami yang efisien:
- Penyelidikan-- Email nama produk, spesifikasi, dan kuantitas. sertakan alamat pengiriman Anda untuk harga termasuk pengiriman.
- Kutipan-- Menerima penawaran rinci dengan waktu dan syarat dalam12 - 24 jam.
- Konfirmasi-- Menerima penawaran; kami mengeluarkanFaktur Proforma (PI).
- Pembayaran-- T/T, Western Union, atau PayPal Untuk pesanan besar:50% deposit + 50% saldosebelum pengiriman.
- Produksi--Manufaktur dimulai dengan pembaruan kemajuan mingguan.
- Pengiriman-- Konfirmasi penerima dan metode pengiriman; nomor pelacakan diberikan dalam 24 jam pengiriman.
- Layanan Pasca Penjualan-- Dukungan khusus mengikuti instalasi dan kinerja.
T11: Syarat pembayaran apa yang Anda terima?
A: Kami menerimaT/T, Western Union, dan PayPalUntuk mitra mapan dan kontrak volume besar (> $ 50.000), kami menawarkanNet-30 atau Net-60 syarat rekening terbukaPilihan mata uang: USD, EUR, CNY.
Q12: Apakah Anda menyediakan dukungan teknis dan panduan instalasi?
A: Ya. Tim dukungan teknis kami (bahasa Inggris, Spanyol, Cina) menyediakan:
- Konsultasi desain infrastruktur serat sebelum penjualan
- Pelatihan manajemen polaritas (tipe A/B/C)
- Praktik terbaik pemasangan untuk konektor MPO/MTP
- Penyelesaian masalah pasca-penerapan dan analisis jejak OTDR
- Dukungan di tempat untuk proyek pusat data besar (dengan pengaturan)
