Kabel Patch Multi-Serat MPO MTP Kepadatan Tinggi – 8/12/24 Inti, Rugi Rendah, 500 Siklus Kawin, Sesuai IEC & TIA
Detail produk:
| Tempat asal: | Shenzhen, Tiongkok |
| Nama merek: | Takfly/OEM |
| Sertifikasi: | CE, ISO, RoHS, GS |
| Nomor model: | Kabel Patch MPO / MTP |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | US $9.88-US $19.88/ Pcs |
| Kemasan rincian: | Tas pp lalu di dalam karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,T/T,Western Union,Paypal |
| Menyediakan kemampuan: | 50000pcs/Bulan |
|
Informasi Detail |
|||
| Inti: | Multiinti | konektor A: | SC |
|---|---|---|---|
| Konektor B: | MPO/MTP | Modus Serat: | 50/125um |
| Diameter kabel: | 0,9/2,0/3,0 | Tipe Polandia: | PC/APC |
| Kembali Kerugian: | MM/PC: 20dB/SM/APC: 60dB | Kerugian Penyisipan: | 0,35dB Maks (Tipe 0,15dB) |
| Bahan selubung luar: | PVC/LSZH | Radius Tekuk Statis/Dinamis: | 10 hari/20 hari |
| Kode Hs: | 854470000 | Jenis kelamin: | Pria/wanita |
| Menyoroti: | Kabel patch MPO MTP 24 core,kabel serat MPO MTP kehilangan rendah,kabel patch MPO MTP sesuai dengan IEC |
||
Deskripsi Produk

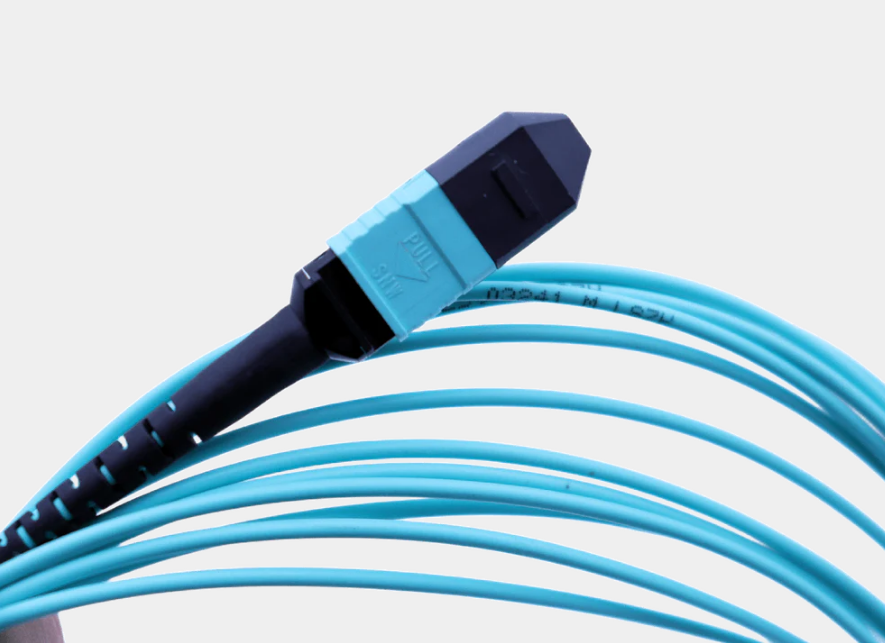

Kabel Patch Multi-Serat Kepadatan Tinggi MPO MTP
8/12/24 Core, Kerugian Rendah, 500 Siklus Kawin, Sesuai IEC & TIA
Ikhtisar Produk
Seri konektor multi-serat MPO/MTP dirancang untuk interkoneksi optik kepadatan tinggi di pusat data, kantor pusat telekomunikasi, headend CATV, dan lingkungan industri. Ferrule MT yang dibentuk secara presisi dikombinasikan dengan pin pemandu berakurasi tinggi memastikan keselarasan yang tepat hingga 24 serat dalam satu antarmuka. Dua tingkat kinerja—standar dan kerugian rendah—tersedia untuk memenuhi beragam persyaratan anggaran tautan. Semua produk memenuhi IEC 61754-7 dan EIA/TIA-604-5, dengan pengujian pabrik 100%.
Fitur Utama
- Ferrule MT yang dibentuk secara presisi untuk geometri inti yang konsisten
- Pin pemandu presisi tinggi untuk penyelarasan yang andal setelah pemasangan berulang kali
- Mendukung 4, 8, 12, atau 24 serat dalam faktor bentuk yang ringkas
- Kerugian standar (ketik ≤0,35dB / ≤0,70dB maks) dan kerugian rendah (ketik ≤0,20dB / ≤0,35dB maks)
- Kompatibel dengan serat mode tunggal (G652, G655, G657) dan multi-mode (OM1-OM5)
- Berbagai jenis kabel: bulat mini (OD ≤4,5 mm) atau pita (≤3,0×5,0 mm)
- Pilihan jaket: PVC atau LSZH (asap rendah, bebas halogen)
- Manajemen polaritas: Tipe A, B, C dengan kode warna dan pelabelan
Karakteristik Kinerja yang Ditingkatkan
Daya Tahan Mekanis
- Siklus kawin:≥500 (variasi kerugian penyisipan ≤0.2dB)
- Kekuatan tarik:≥50N untuk kabel 2.0mm (konektor ke kabel)
- Getaran & guncangan:Memenuhi persyaratan GR-1435-CORE untuk keperluan industri
Keandalan Lingkungan
- Siklus panas lembab:-10℃ hingga +65℃, 93% RH, 5 siklus → variasi IL ≤0,3dB
- Penuaan suhu tinggi:85℃ selama 168 jam → variasi IL ≤0.3dB
- Penyimpanan suhu rendah:-40℃ selama 24 jam → variasi IL ≤0.2dB
Dukungan Manajemen Polaritas
- Tipe A (lurus):Posisi kunci sejajar dengan posisi fiber
- Tipe B (terbalik):Kunci dibalik, posisi serat dicerminkan
- Tipe C (berpasangan):Pasangan serat yang berdekatan tertukar
- Sepatu bot dan label berkode warna tersedia untuk memudahkan identifikasi
Kesesuaian
Sepenuhnya kompatibel dengan semua adaptor MTP/MPO standar dan port peralatan (QSFP-DD, OSFP, SFP-DD, dll.). Tersedia versi pria (pin) dan wanita (tanpa pin).
Spesifikasi Teknis
| Parameter | LC, SC, ST, FC (Serat Tunggal) | MPO/MTP (Multi-Serat) |
|---|---|---|
| Tipe wajah akhir | UPC/APC | komputer/apc |
| Jenis serat | SM (G652, G655, G657); MM (OM1-OM5) | Sama |
| Jumlah inti | 8, 12, 24 | Sama |
| Diameter kabel | 0,9 / 2,0 / 3,0mm | Bulat mini: ≤4,5 mm Pita: ≤3,0×5,0 mm |
| Kerugian penyisipan (kelas standar) | ≤0,3 dB (serat tunggal) | Ketik. ≤0,35 dB / Maks ≤0,70 dB |
| Kerugian penyisipan (tingkat kerugian rendah) | -- | Ketik. ≤0,20 dB / Maks ≤0,35 dB |
| Kerugian pengembalian (min.) | UPCSM: 40dB; APCSM: 60dB; UPC MM: 25dB | SM-APC: 60dB; PC MM: 20dB |
| Uji panjang gelombang | SM: 1310/1550nm; MM: 850/1300nm | Sama |
| Pengulangan | ≤0,1 dB | Sama |
| Daya tahan | ≤0,2 dB | Sama |
| Dapat dipertukarkan | ≤0,2 dB | Sama |
| Suhu pengoperasian | -20℃ ~ +70℃ | Sama |
| Suhu penyimpanan | -40℃ ~ +80℃ | Sama |
| Bahan sarung luar | PVC / LSZH | Sama |
| Radius lentur (statis/dinamis) | 10D / 20D | Sama |
| Panjang | Disesuaikan | Disesuaikan |
| Siklus kawin | -- | ≥500 (ΔIL ≤0.2dB) |
| Kekuatan tarik (kabel 2,0 mm) | -- | ≥50N |
| Tes panas lembab | -- | ΔIL ≤0.3dB setelah 5 siklus |
| Penuaan suhu tinggi | -- | ΔIL ≤0,3dB setelah 168 jam @85℃ |
Skenario Aplikasi
Pusat Data - Tautan 40G/100G/400G
Contoh:Kabel patch MPO kerugian rendah 12 serat yang menghubungkan QSFP-40G-SR4 ke area patching.
Keuntungan:Menggantikan 4 pasang LC dupleks, menghemat 75% ruang baki kabel.
Keuntungan:Menggantikan 4 pasang LC dupleks, menghemat 75% ruang baki kabel.
Kantor Pusat Telekomunikasi - Peningkatan Tulang Punggung
Contoh:Kabel pita MPO 24-serat yang menghubungkan sub-rak ODF dengan modul breakout MPO-LC.
Keuntungan:Penerapan cepat, siap untuk optik koheren 400G.
Keuntungan:Penerapan cepat, siap untuk optik koheren 400G.
Industri - Interkoneksi yang Tangguh
Contoh:Jumper MPO tahan getaran, suhu pengoperasian -40℃ hingga +85℃, lulus pengujian guncangan & getaran.
Keuntungan:Semprotan garam dan ketahanan terhadap jamur untuk lingkungan yang keras.
Keuntungan:Semprotan garam dan ketahanan terhadap jamur untuk lingkungan yang keras.
CATV Headend - Distribusi Video Multisaluran
Contoh:Pemisah 1×12 MPO memberi makan 12 penerima optik.
Keuntungan:Kepadatan tinggi, mengurangi kekacauan kabel.
Keuntungan:Kepadatan tinggi, mengurangi kekacauan kabel.
Keunggulan Kompetitif
| Perbandingan | Standar MPO | Seri MPO/MTP ini |
|---|---|---|
| Kerugian penyisipan yang khas | 0,5dB | 0,35 dB (std) / 0,20 dB (kerugian rendah) |
| Siklus kawin | 200 | ≥500 |
| Suhu pengoperasian maks | 70℃ | 85℃ (jangka pendek), 70℃ (jangka panjang) |
| Manajemen polaritas | Opsional | Full Type A/B/C dengan kode warna |
| Data uji lingkungan | Tidak ditentukan | Panas lembab, siklus termal, laporan getaran |
| Panjang khusus | Terbatas | Panjangnya mulai dari 0,5m hingga 200m |
Pemesanan & Kustomisasi
| Opsi Kustomisasi | Pilihan |
|---|---|
| Jumlah inti | 8, 12, 24 |
| Nilai kerugian | Standar / Kerugian rendah |
| Jenis kabel | Bulat mini / Pita |
| Selubung luar | PVC / LSZH |
| Wajah akhir | komputer/apc |
| Polaritas | Tipe A/B/C |
| Jenis kelamin penghubung | Pria (dengan pin) / Wanita (tanpa pin) |
| Panjang | 0,5 m ~ 200 m |

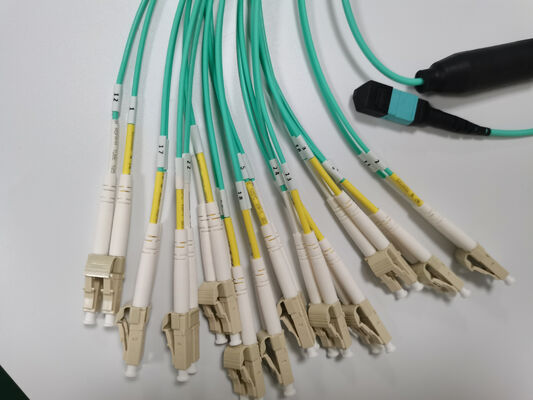

| Fanout terobosan | Tersedia kabel breakout MPO ke LC/SC |
Contoh kode pemesanan:
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALEJaminan Mutu & Sertifikasi
- 100% IL & RL diuji- Setiap kabel patch dilengkapi dengan laporan pengujian
- Inspeksi interferometer 3D- Radius kelengkungan, tinggi serat, offset sesuai standar IEC
- Sesuai RoHS & REACH
- terdaftar di UL(untuk bahan LSZH)
Ringkasan Produk
Seri kabel patch multi-serat MPO/MTP ini menawarkan tingkat kerugian standar dan rendah, peningkatan ketahanan mekanis (≥500 siklus perkawinan), stabilitas lingkungan yang terbukti (panas lembap, penuaan suhu tinggi), dan manajemen polaritas penuh (Tipe A/B/C). Ini ideal untuk interkoneksi serat dengan kepadatan tinggi dan keandalan tinggi di pusat data, telekomunikasi, CATV, dan aplikasi industri. Semua spesifikasi telah diuji di pabrik, dan konfigurasi khusus tersedia.
Pertanyaan yang Sering Diajukan
T: Apakah Anda seorang produsen?
A: Ya, kami adalah produsen, solusi FTTH dan penyedia solusi total pusat data di Shenzhen, Cina, yang didirikan pada tahun 2000.
T: Apa MOQ Anda?
A: MOQ bisa 1 pcs, tapi harganya tidak kompetitif. Lebih banyak kuantitas, harga akan lebih kompetitif.
Q: Bisakah Anda mengutip harga FOB?
J: Ya. Kami dapat mengirimkan melalui udara, DHL, TNT, UPC, FEDEX, dll. Untuk jumlah besar kami akan mengirimkannya melalui laut. Kami dapat mengutip harga dengan pengiriman dan waktu tunggu untuk Anda, setelah Anda memberi tahu kami persyaratan terperinci dengan kuantitas. Kami memiliki perusahaan ekspedisi yang kompetitif. Untuk solusi lebih lanjut, Anda dapat menghubungi kami.
T: Bagaimana kualitas Anda?
A: Produksi kami sesuai dengan IEC, standar Eropa. Bersertifikat CE, ISO, RoHS, CPR, dan ANATEL. Semua produk diuji 100% sebelum pengiriman.
T: Berapa waktu tunggu Anda?
A: Itu tergantung pada kuantitas dan produk. Untuk kabel patch serat optik, waktu tunggu bisa 2-3 hari kerja dalam 5000 pcs. Kami menyimpan produk reguler dalam stok. Juga, kita dapat menangani pesanan mendesak.
T: Apa garansi Anda?
A: Tergantung pada produk yang berbeda, kami memiliki garansi 1 tahun untuk kabel patch sejak pengiriman, tetapi hanya bertanggung jawab atas kerusakan non-buatan. Untuk kerusakan buatan, kami dapat memperbaikinya untuk Anda secara gratis, biaya pengiriman akan ditanggung oleh Anda.
T: Apa kemasan Anda?
A: Paket standar ekspor internasional. Jika Anda perlu mencetak logo Anda pada kemasannya, harap beri tahu kami sebelum kami mengutip.
T: Dapatkah Anda menawarkan OEM/ODM?
J: Ya, kami bisa. Semua produk menerima OEM/ODM. Kita bisa menandatangani Perjanjian Kerahasiaan.
T: Bisakah saya mendapatkan sampelnya?
A: Itu tergantung pada produk mana, sampel gratis disediakan di bawah 10 USD. Pengiriman akan dibayar oleh pembeli sebelum pengiriman.
Q: Bagaimana cara memesannya?
A:
- Kirim email atau pertanyaan dengan nama produk, spesifikasi, dan kuantitas kepada kami. Berikan alamat penerimaan Anda jika Anda membutuhkan harga FOB, CIF, CFR.
- Kami akan menawarkan kutipan kami dengan lead time.
- Setelah kutipan dikonfirmasi, kami akan mengirimkan PI dengan rekening bank kami.
- Produksi akan diatur setelah pembayaran diterima.
- Konfirmasikan penerima barang kepada Anda sebelum kami mengirimkannya.
- Nomor pelacakan akan diberikan setelah pengiriman.
T: Apa jangka waktu pembayaran Anda?
J: T/T, Western Union, Paypal, sekaligus. Untuk jumlah besar, bisa deposit 50% di muka, saldo 50% dibayar sebelum pengiriman.
