ADSS-100M Kabel Serat Optik Udara Seluruh-Dielectric Self-Supporting Kabel Fiber Optic 4/6/12/24/48/96 Serat, 100m Span, Instalasi Udara Self-Supporting
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | DX-Lapis Baja-T1771 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Kemasan rincian: | spons + kotak + karton |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informasi Detail |
|||
| Radius Lentur: | 20D/15D | Instalasi: | Udara |
|---|---|---|---|
| Sarung: | LSZH | penghubung: | SC/PC ke SC/PC |
| Diameter: | 8,5~16mm | Jenis Kabel: | Mode Tunggal |
| Suhu Operasional: | -40°C hingga +70°C | Kekuatan tarik yang diizinkan: | 100n <1000n |
| Panjang: | 2000m per gulungan atau disesuaikan | Jumlah serat: | 2 inti/4 inti |
| Paket Transportasi: | Drum kayu | Sedang mengemas: | duri kayu |
| Jaket: | PVC | Metode Instalasi: | Dalam/luar ruangan |
| Tipe Konektor: | LC/UPC | Jumlah serat: | 12 |
| Bahan Jaket Luar: | PE | Inti: | 12, opsional |
| Masa Garansi: | 20 Tahun | Hancur perlawanan: | ≥1000N/100mm |
| Struktur kabel: | Tipe Bow Tight Buffer | Kode Produk: | GJYXCH-1B |
| Bahan selubung luar: | MDPE | Kekuatan tarik: | ≥100N |
| Kekuatan Tarik Maks: | 1000n | Model: | SC/APC~SC/APC |
| Kerugian Penyisipan: | 0.2db | Diameter Luar: | 4.5mm atau sesuai permintaan pelanggan |
| bahan luar: | Kawat logam | Standar: | IEC60794 |
| Anggota kekuatan: | OEM | Nomor Serat: | 12 core |
| Tahun manufaktur: | 2010 | Warna Selubung Luar: | Hitam, abu-abu, putih |
| Uji panjang gelombang: | 1310nm~1550nm | Model Kabel: | GJPFJV |
| Getaran: | ≤0.2dB | Kemasan: | Domba Kayu |
| Bantuan: | Besi atau KFRP atau FRP | Selubung Luar: | PE |
| Inti serat: | 2~144 inti | Kecepatan Data: | 4*10G |
| Opsi serat: | G652D ,G657A,OM1,OM2,OM3,OM4 | Berat nominal: | 83 |
| Panjang Gelombang Pemutusan Kabel: | λcc≤1260um | Instal Cara: | Instalasi Terkubur Debu/Langsung |
| Tabung: | Desain tabung longgar | Bahan: | PE/LSZH |
| Pelabuhan: | Ningbo | Warna: | Kuning atau disesuaikan |
| Bahan Jaket: | PVC | jumlah inti: | atas permintaan Anda |
| Pengiriman: | TNT, DHL, UPS, FEDEX atau EMS | Dalam atau Luar Ruangan: | Dalam |
| Ukuran drum: | 300x300x300 | Panjang serat: | 1m atau disesuaikan |
| Modus Serat: | Modus tunggal G652D G657A | Kata kunci: | Kabel ADSS |
| Jaringan: | 4g, 3G | OEM: | Selamat datang |
| Jumlah Konduktor: | ≥ 10 | ||
| Menyoroti: | Kabel serat optik ADSS 4-96 serat,Kabel serat udara yang mendukung diri dengan rentang 100m,instalasi udara kabel serat optik sepenuhnya dielektrik |
||
Deskripsi Produk
ADSS-100M Kabel Serat Optik Udara Seluruh-Dielectric Self-Supporting
Ringkasan Produk
Kabel ADSS (All-Dielectric Self-Supporting) adalah kabel udara non-logam yang dirancang untuk pemasangan langsung antara tiang atau menara tanpa memerlukan kawat utusan baja.Seri ini mendukung 100 meter rentang dan tersedia dalam jumlah serat 4, 6, 12, 24, 48, atau 96 serat. dengan struktur pipa yang longgar dengan bahan dielektrik sepenuhnya dan tidak ada komponen logam,sangat ideal untuk jalur transmisi tegangan tinggi dan aplikasi overhead telekomunikasi.
Karakteristik Serat Optik (G.652D)
| Kategori | Posisi | Satuan | Sebelum Kabel | Setelah Kabel |
|---|---|---|---|---|
| Karakteristik optik | Atenuasi pada 1310 nm | dB/km | ≤ 0.34 | ≤ 0.38 |
| Atenuasi pada 1550 nm | dB/km | ≤ 0.21 | ≤ 0.28 | |
| Panjang gelombang dispersi nol | nm | 1300~1324 | ||
| Kemiringan dispersi nol | ps/(nm2*km) | ≤ 0.092 | ||
| Panjang gelombang pemotongan kabel λcc | nm | ≤ 1260 | ||
| Koefisien Dispersi 1550nm | ps/(nm*km) | ≤ 18 | ||
| Koefisien Dispersi 1625nm | ps/(nm*km) | ≤ 22 | ||
| PMD Maksimal Serat Individu | ps/√km | ≤ 0.1 | ||
| Karakteristik Geometri | Diameter medan mode (MFD) pada 1310 nm | μm | 8.7 ~ 9.5 | |
| Diameter medan mode (MFD) pada 1550 nm | μm | 9.8 ~ 10.8 | ||
| Indeks Refraksi Kelompok pada 1310 nm | / | 1.466 | ||
| Indeks Refraksi Kelompok pada 1550 nm | / | 1.467 | ||
| Diameter pelapis | μm | 125 ± 0.7 | ||
| Diameter lapisan | μm | 235-250 | ||
| Kesalahan konsentrisitas inti/lapisan | μm | ≤ 0.6 | ||

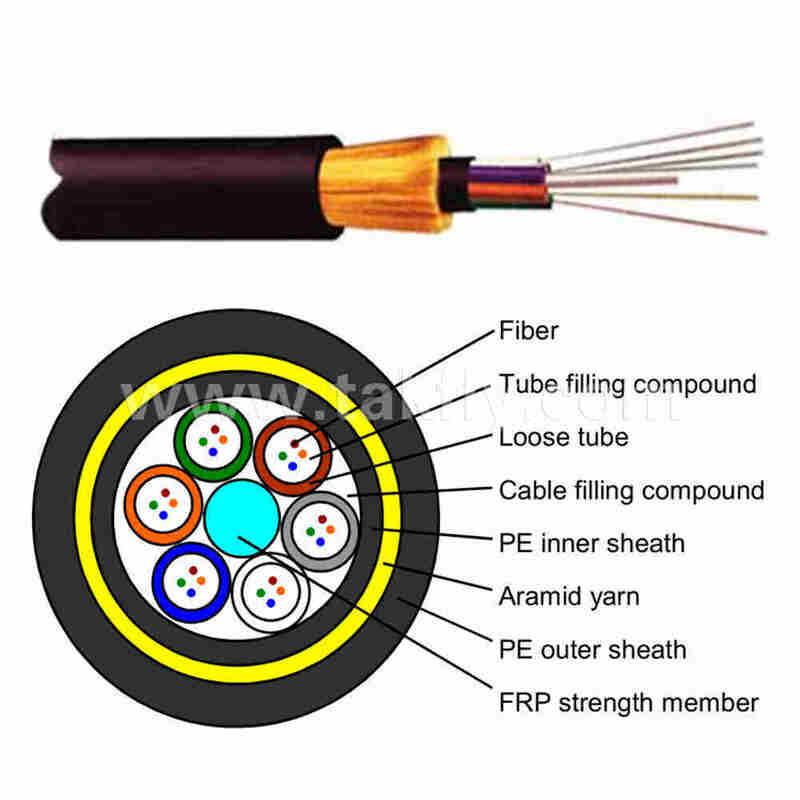

Konstruksi Kabel & Parameter Kinerja
| Posisi | Deskripsi |
|---|---|
| Kategori serat optik | G652D |
| Jumlah Serat | 24 48 96 |
| Struktur | 1+6 1+8 |
| Bahan CSM | FRP |
| Bahan tabung longgar | PBT |
| Bahan yang menghalangi air | Benang dan pita yang menghalangi air |
| Anggota kekuatan periferal | Benang aramida |
| Bahan lapisan luar | MDPE (hitam) |
| Diameter Kabel (mm) | 9.5 10.0 11.8 |
| Berat (Kg/KM) | 70 75 110 |
| Kekuatan tarik maksimum yang diizinkan (N) | 2700 |
| Span (m) | 100 |
| Suhu operasi | -40°C sampai +70°C |
Spesifikasi kemasan & drum
- Panjang kemasan: 2,0 ~ 4,0 km per drum
- Jenis drum: drum komposit kayu, jenis ekspor
- Fumigasi: Laporan dan cap diberikan bila diperlukan
Penandaan Kabel
Lapisan luar dicetak inkjet setiap meter dengan tahun pembuatan, jenis kabel, jumlah serat, dan panjang penandaan.
Aplikasi
- Komunikasi udara pada jalur transmisi tegangan tinggi (10kV ~ 220kV)
- Otomatisasi sistem listrik jaringan swasta
- Backbone jaringan wilayah metropolitan dan koneksi akses
- Instalasi jangka panjang di sungai atau lembah
- Akses broadband di daerah pedesaan dan pegunungan
Kepatuhan Standar
- DL/T 788-2016 (Industri tenaga listrik)
- YD/T 980-2002 (Industri telekomunikasi)
- IEC 60794-4
- IEEE 1222
- Telcordia GR-20
Informasi Pemesanan
| Model | Jumlah Serat | Spans | Bahan Penutup | Aplikasi Tipikal |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100 m | MDPE | Jalur tegangan rendah / distribusi |
| ADSS-100M-6X | 6 | 100 m | MDPE | Jalur tegangan rendah / distribusi |
| ADSS-100M-12X | 12 | 100 m | MDPE | Saluran tegangan menengah |
| ADSS-100M-24X | 24 | 100 m | MDPE | Jalur tegangan tinggi |
| ADSS-100M-48X | 48 | 100 m | MDPE | Jalur tegangan tinggi / EHV |
| ADSS-100M-96X | 96 | 100 m | MDPE | Komunikasi tulang punggung |
Untuk jumlah serat 4/6/12, silakan berikan kode warna serat dan konfigurasi tabung longgar saat memesan.
