Panel Patch MPO Kepadatan Tinggi dan Pemasangan Rak | Rakitan Kabel MPO | Untuk Solusi Jaringan Fiber
Detail produk:
| Tempat asal: | Cina, Shenzhen |
| Nama merek: | DF/OEM/Nuetral |
| Sertifikasi: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Nomor model: | Panel Patch MPO Kepadatan Tinggi dan Pemasangan Rak | Rakitan Kabel MPO | Untuk Solusi Jaringan Fibe |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | Bisa dinegosiasikan |
|---|---|
| Harga: | negotiable denpend on QTY |
| Kemasan rincian: | Kotak melepuh + Karton |
| Waktu pengiriman: | 5-9 hari kerja tergantung QTY |
| Syarat-syarat pembayaran: | Western Union, T/T, MoneyGram/PayPal |
| Menyediakan kemampuan: | 1000 buah/hari |
|
Informasi Detail |
|||
| Nama Produk: | Panel Patch MPO Kepadatan Tinggi dan Pemasangan Rak | Rakitan Kabel MPO | Untuk Solusi Jaringan Fibe | Tipe wajah akhir: | UPC dan APC; PC dan APC |
|---|---|---|---|
| Jenis serat: | SM（G652、G655、G657）；MM（OM1-OM5） | Diameter kabel: | 2.0、3.0 atau disesuaikan (Simpleks/dupleks) |
| Kerugian Penyisipan: | ≤ 0,3 dB | Kembali Kerugian: | UPC SM≥50dB, APC SM≥ 60 dB, PC MM ≥ 35 dB |
| Pengulangan: | ≤ 0,1 | Panjang gelombang: | SM:1310/1550 MM:850/1300 |
| Suhu Operasional: | -20℃~70℃ | Suhu Penyimpanan: | -40 ℃ ~ 80 ℃ |
| Bahan selubung luar: | PVC dan LSZH | Radius lentur （Statis / Dinamis）: | 10 hari/20 hari |
| Panjang: | Disesuaikan | Merek Fiber: | Corning, YOFC, OFS, Draka |
| Menyoroti: | Panel tambalan MPO dengan kepadatan tinggi,rakitan kabel MPO dudukan rak,solusi MPO jaringan serat optik |
||
Deskripsi Produk

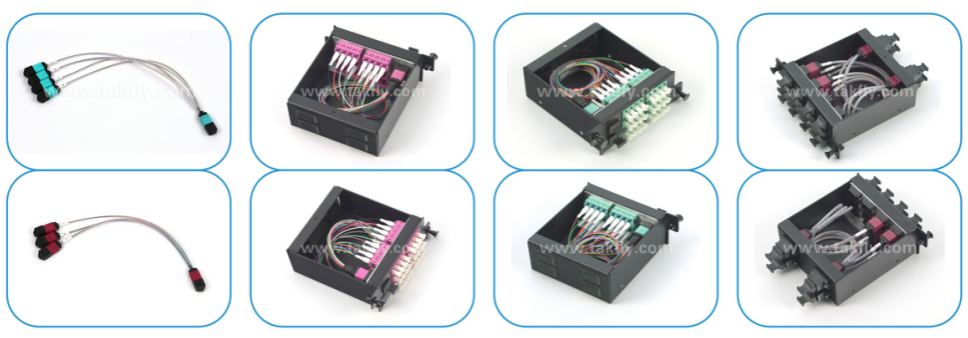

Panel patch MPO dengan kepadatan tinggi dan rak mount
Baru dirancang 1U-19 inci MPO / MTP tinggi kepadatan rak-mount panel fiber patch dirancang untuk aplikasi pusat data besar, instalasi MDF, area kabel IDF, sambungan tulang punggung serat optik,Manajemen unit distribusi serat, dan lingkungan serat terintegrasi kepadatan tinggi lainnya.
Panel patch MPO/MTP 19 inci 1U ini menampung 4 modul kaset yang sudah terkoneksi sebelumnya, dengan kapasitas maksimum 1152 core untuk antarmuka MPO atau 96 core untuk antarmuka LC.Setiap kotak modul pra-terakhir independen ditempatkan dalam bingkai distribusi serat optik untuk menyelesaikan perakitan panel patch penuh.
Aplikasi
- Sistem kabel padat komunikasi serat optik antara bangunan
- Interkoneksi link optik dalam peralatan aktif optik untuk kabel LAN
- Stasiun basis telekomunikasi
- Ruang pusat data di area industri
- Ruang pusat data di bangunan komersial
- Sistem CATV
- Jaringan LAN
- Jaringan WAN
- Pengembangan FTTX
Fitur Utama
- Diinstal dalam lemari rak-mount 19 inci untuk manajemen terpusat modul kaset
- 1U desain kepadatan tinggi dengan kapasitas untuk 1152 serat (MPO) atau 96 serat (LC)
- Port input tersedia di panel depan atau belakang, port output di panel depan
- Konektor MPO/MTP laki-laki atau perempuan tersedia dengan penentuan posisi PIN dan adaptor yang tepat
- Desain modular dengan struktur penguncian plug-in dan identifikasi urutan garis yang jelas
- Bahan paduan aluminium berkualitas tinggi dengan permukaan lapisan elektrostatik
- Konstruksi yang kompak, ringan, tahan benturan, tahan api, dan tahan korosi
Skema konfigurasi
Konfigurasi Model A1
| Kapasitas Kaset LGX | LGX | Total Kapasitas | Jenis konektor | Ukuran | Aplikasi |
|---|---|---|---|---|---|
| R: 72F MPO × 4 pcs T: 24F MPO × 12 pcs = 288F |
4 | 1152F | MPO × 16 × 4 | 1U | 1 A1 LGX Cassette terhubung dengan 12 C3 LGX Cassettes |
Konfigurasi Model A2
| Kapasitas Kaset LGX | LGX | Total Kapasitas | Jenis konektor | Ukuran | Aplikasi |
|---|---|---|---|---|---|
| R: 72F MPO × 4 pcs T: 48F MPO × 6 pcs = 288F |
4 | 1152F | MPO × 10 × 4 | 1U | 1 A2 LGX Cassette terhubung dengan 3 C1 LGX Cassettes |
Model B1 Konfigurasi
| Kapasitas Kaset LGX | LGX | Total Kapasitas | Jenis konektor | Ukuran | Aplikasi |
|---|---|---|---|---|---|
| R: 72F MPO × 1 pc T: 16F MPO × 3 pcs + 24F MPO × 1 pcs = 72F |
4 | 288F | MPO × 5 × 4 | 1U | Terhubung dengan perangkat transmisi 400G dan kaset C3 LGX |
Spesifikasi Teknis
| Parameter | Spesifikasi |
|---|---|
| Jenis Serat | SM (G652, G655, G657); MM (OM1-OM5) |
| Konektor | Pria/Wanita MPO/MTP, LC |
| Diameter Kabel | Mini Round: Max 4.5mm; Ribbon: Max 3.0×5.0mm; 0.9/0.6 |
| Kerugian Penempatan | Standar: ≤0,35/0,7dB; Kerugian rendah: ≤0,2/0,35dB; LC: ≤0,3dB |
| Kembali Kerugian | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| Panjang gelombang uji | SM: 1310/1550nm; MM: 850/1300nm |
| Dimensi | Kotak modul: 93×100×39mm; Kotak mesin: 482×200×44.2mm |
| Bahan | Aluminium |
Informasi kemasan
| Berat badan | Ukuran Kotak Dalam | Dimensi Kotak Luar | Berat per karton |
|---|---|---|---|
| 1.5kg | 500×280×80mm | 510 × 300 × 420 mm | 11kg |
Mengapa Memilih TAKFLY?
Produksi Profesional
- 26+ tahun pengalaman manufaktur dalam produk serat optik
- 450+ pekerja perakitan dengan pengalaman 3+ tahun
- 10+ Insinyur R&D
- 16 Jerman mengimpor mesin injeksi dan jalur produksi
- 30+ mesin pengujian termasuk instrumen pengujian OTDR, 3D, VFL, IL&RL
- Merek OEM tersedia
- Partisipasi pameran global
Kontrol Kualitas
- Pemeriksaan bahan baku yang masuk
- Pemeriksaan penuh setelah setiap proses produksi
- Pemeriksaan kualitas setengah produksi
- Pemeriksaan produk selesai sebelum kemasan
- Pemeriksaan spot sebelum pengiriman
Pengiriman
- Sampel: 1-3 hari kerja
- Produksi massal: 3-7 hari kerja
- Pilihan kemasan yang fleksibel tersedia
Pertanyaan yang Sering Diajukan
Q1: Bagaimana saya bisa mendapatkan katalog dan daftar harga Anda?
A1: Mohon berikan email atau informasi kontak melalui situs web kami untuk menerima katalog dan daftar harga kami.
T2: Dapatkah saya menegosiasikan harga?
A2: Ya, kami menawarkan diskon untuk beban kontainer ganda barang campuran.
T3: Berapa biaya pengiriman?
A3: Biaya pengiriman tergantung pada ukuran pengiriman dan metode. Kami memberikan penawaran atas permintaan.
Q4: Bolehkah saya mengunjungi pabrik Anda?
A4: Ya, pabrik kami berlokasi di Shenzhen, Cina. Silakan hubungi kami untuk menjadwalkan janji.
Q5: Bagaimana jika ada masalah kualitas dengan barang?
A5: Jika masalah kualitas muncul, silakan berikan foto untuk departemen QC kami untuk menganalisis dan menyelesaikan. Kami terus meningkatkan proses kualitas kami.
Jika Anda tertarik pada produk kami atau memiliki pertanyaan, jangan ragu untuk menghubungi kami kapan saja!
