Pengukur Daya Optik PON | Untuk Jaringan GPON /EPON dan XGPON/ XGSPON
Detail produk:
| Tempat asal: | Cina, Shenzhen |
| Nama merek: | DF/OEM/Nuetral |
| Sertifikasi: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Nomor model: | Pengukur Daya Optik PON |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | Bisa dinegosiasikan |
|---|---|
| Harga: | negotiable denpend on QTY |
| Kemasan rincian: | Kotak melepuh + Karton |
| Waktu pengiriman: | 5-9 hari kerja tergantung QTY |
| Syarat-syarat pembayaran: | Western Union, T/T, MoneyGram/PayPal |
| Menyediakan kemampuan: | 1000 buah/hari |
|
Informasi Detail |
|||
| Nama Produk: | Pengukur Daya Optik PON | Untuk Jaringan GPON /EPON dan XGPON/ XGSPON | Lewati Zona (nm): | 1470nm～1505nm |
|---|---|---|---|
| Bahan: | -40dBm～+10dBm | Isolasi@1490/1550(dB): | >40dB |
| Tipe Konektor Konektor Optik: | Adaptor universal FC/SC/ST yang dapat dipertukarkan/2.5 | Jenis serat: | SM 9/125um |
| Suhu Operasi (℃): | -10℃～60℃ | Berat: | 425g |
| Merek Fiber: | Corning, YOFC, OFS, Draka | ||
| Menyoroti: | Pengukur daya optik PON untuk jaringan GPON,pengukur daya optik EPON dengan garansi,alat serat optik jaringan XGSPON |
||
Deskripsi Produk

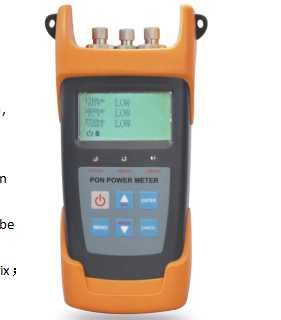

Pengukur Daya Optik PON untuk Jaringan GPON/EPON dan XGPON/XGSPON
Pengukur daya optik 10G XGS PON dapat mengukur nilai daya sinyal uplink dan downlink di jaringan GPON/EPON dan XGPON/XGSPON, serta mengukur panjang gelombang daya sinyal downlink pada 1490/1550/1577nm.
Ikhtisar Produk
Dirancang untuk aplikasi dan pemeliharaan FTTx, pengukur daya ini secara bersamaan menguji dan memperkirakan sinyal suara, data, dan video. Ini adalah alat penting untuk konstruksi dan pemeliharaan proyek PON.
Aplikasi
- Gunakan sebagai kabel peluncuran/penerimaan OTDR
- Uji kehilangan tautan dengan OTDR
- Ukur kehilangan penyisipan dan reflektansi konektor ujung dekat/jauh
- Penekan denyut nadi untuk refleksi pertama di awal serat
Fitur Utama
- Pengukuran dan tampilan sinyal suara, data, dan video secara bersamaan pada BPON/EPON/GPON
- Pengukuran simultan untuk ketiga panjang gelombang (1490nm, 1550nm, 1310nm)
- Pengukuran mode burst upstream 1310nm
- Konektivitas perangkat lunak PC untuk pengaturan ambang batas, transfer data, dan kalibrasi panjang gelombang
- Port komunikasi USB untuk transfer data ke PC
- Menyimpan 1000 item pengukuran di perangkat atau komputer
- Pengukur daya optik dan VFL dengan satu port (model 3213A)
- Tampilan Cina/Inggris opsional
- 10 set ambang batas berbeda dengan LED status (Lulus, Peringatkan, Gagal)
- Fungsi mati otomatis 10 menit (dapat diaktifkan/dinonaktifkan)
- Desain kunci ergonomis dengan sensitivitas tinggi
- Desain ringkas dan ringan
- Beberapa model tersedia untuk fungsi berbeda
Spesifikasi Teknis
Modul PON
| Parameter | Spesifikasi |
|---|---|
| 1310 Pengukuran Hulu | |
| Zona Lulus (nm) | 1260nm～1360nm |
| Rentang Pengukuran (dBm) | -40dBm～+10dBm |
| Daya Keluaran (maks) | 15dBm |
| Isolasi @1490/1550 (dB) | >40dB |
| Kesalahan Pengukuran Mode Burst | <±0,5dB |
| 1490 Pengukuran Hilir | |
| Zona Lulus (nm) | 1470nm～1505nm |
| Rentang Pengukuran (dBm) | -40dBm～+10dBm |
| Daya Keluaran (maks) | 15dBm |
| Isolasi @1310/1550 (dB) | >40dB |
| 1550 Pengukuran Hilir | |
| Zona Lulus (nm) | 1535nm～1570nm |
| Rentang Pengukuran (dBm) | -40dBm～+10dBm |
| Daya Keluaran (maks) | 25dBm |
| Isolasi @1310/1490nm | >40dB |
| Akurasi Pengukuran | |
| Ketidakpastian Alamiah (dB) | ±0,5dB |
| Linearitas (dB) | ±0,1dB |
| Melewati Insertion Loss (dB) | <1.5dB |
| Informasi Umum | |
| Tipe Detektor | InGaA |
| Konektor Optik | Adaptor universal FC/SC/ST yang dapat dipertukarkan/2.5 |
| Jenis Serat | SM 9/125um |
| Satuan Pengukuran | dB/dBm/xW |
| Resolusi (dB) | 0,01dB |
| Tegangan Operasi (V) | DC 3.3V～5.5V |
| Catu Daya | 3 buah baterai 1.5V |
| Waktu Pengoperasian Terus Menerus (h) | PON:90 jam OPM:100 jam VFL:50 jam |
| Suhu Operasi (℃) | -10℃～60℃ |
| Suhu Penyimpanan (℃) | -25℃～70℃ |
| Berat (kg) | 425 gram |
Catatan: Waktu pengoperasian baterai hanya untuk instrumen yang tidak menyalakan lampu belakang, jika lampu belakang menyala waktu pengoperasian akan dipersingkat.
Modul Pengukur Daya Optik Normal
| Parameter | Spesifikasi |
|---|---|
| Akurasi Pengukuran | |
| Ketidakpastian Alamiah (dB) | ±0,5dB |
| Linearitas (dB) | ±0,1dB |
| Rentang Pengukuran (dBm) | -70dBm～+6dBm |
| Informasi Umum | |
| Satuan Pengukuran | dB/dBm |
| Resolusi (dB) | 0,01dB |
| Panjang Gelombang Kalibrasi (nm) | 1310/1490/1550/1625 |
| Tipe Detektor | InGaA |
| Konektor Optik | Adaptor universal FC/SC/ST yang dapat dipertukarkan/2.5 |
Modul VFL
| Parameter | Spesifikasi |
|---|---|
| Daya Keluaran | >0,5mW |
| Panjang gelombang | 650 nm |
| Konektor Optik | Adaptor universal FC/SC/ST yang dapat dipertukarkan/2.5 |
| Jenis Serat | SM/MM |
Paket Standar
| Barang | Keterangan | Kuantitas |
|---|---|---|
| 1 | Penguji PON | 1 buah |
| 2 | Panduan Pengguna | 1 buah |
| 3 | Kabel USB | 1 buah |
| 4 | CD perangkat lunak | 1 buah |
| 5 | Baterai AA 1.5V | 3 buah |
Mengapa Memilih TAKFLY?
- 26+ tahun pengalaman manufaktur dalam produk serat optik
- 450+ pekerja perakitan dengan pengalaman 3+ tahun
- 10+ Insinyur Litbang yang berdedikasi pada inovasi
- 16 Jerman mengimpor Mesin Injeksi dan 16 Jalur Produksi
- 30+ mesin pengujian termasuk instrumen uji OTDR, 3D, VFL, IL&RL
- Pencitraan merek OEM diterima
- Partisipasi pameran global: OFC, ECOC, CommunicAsia, dan banyak lagi
Kontrol Kualitas
- Inspeksi masuk bahan baku sebelum produksi
- Inspeksi penuh setelah setiap proses individual
- Pemeriksaan produksi setengah jadi yang komprehensif
- Selesaikan pemeriksaan produk jadi sebelum pengepakan
- Pemeriksaan tempat sebelum pengiriman untuk memastikan kualitas
Informasi Pengiriman
Sampel:1-3 hari kerja
Pesanan Produksi Massal:3-7 hari kerja
Kemasan:Kantong Plastik, Karton dan Pallet tersedia sesuai permintaan
Pertanyaan yang Sering Diajukan
Q1: Bagaimana saya bisa mendapatkan katalog dan daftar harga Anda?
A1: Harap berikan email atau informasi kontak Anda melalui situs web kami untuk katalog dan harga.
Q2: Bisakah saya menegosiasikan harga?
A2: Ya, kami mempertimbangkan diskon untuk beberapa kontainer barang campuran.
Q3: Berapa biaya pengirimannya?
A3: Biaya pengiriman tergantung pada ukuran dan metode pengiriman. Kami memberikan penawaran berdasarkan permintaan.
Q4: Bolehkah saya mengunjungi Anda?
A4: Ya, pabrik kami di Shenzhen, Cina. Silakan hubungi kami untuk menjadwalkan janji temu.
Q5: Bagaimana jika ada masalah kualitas saat kami menerima barang?
A5: Jika timbul masalah kualitas, berikan foto untuk referensi kami. Departemen QC kami akan menyelidiki dan memberikan solusi sambil menerapkan peningkatan kualitas di masa depan.
Q6: Apa ketentuan pengepakan Anda?
A6: Pengepakan standar termasuk kotak melepuh dan karton. Kemasan yang disesuaikan tersedia sesuai kebutuhan pelanggan.
Q7: Apa ketentuan pembayaran Anda?
A7: T/T deposit 30%, saldo 70% sebelum pengiriman. Kami menyediakan foto produk dan paket sebelum pembayaran akhir.
Q8: Apa ketentuan pengiriman Anda?
A8: EXW, FOB, CFR, CIF, DDU tersedia.
Q9: Bagaimana dengan waktu pengiriman Anda?
A9: Umumnya 5-7 hari kerja setelah menerima pembayaran di muka. Waktu spesifik tergantung pada item dan jumlah pesanan.
Q10: Bisakah Anda memproduksi sesuai dengan sampel?
A10: Ya, kami dapat memproduksi berdasarkan sampel atau gambar teknis Anda.
Jika Anda tertarik dengan produk kami atau memiliki pertanyaan, jangan ragu untuk menghubungi kami kapan saja!
