Optical Time Domain Reflectometer ∙ ∙ Peralatan Penguji OTDR ∙ ∙ Performa yang kuat& operasi yang lebih mudah& pekerjaan yang efisien
Detail produk:
| Tempat asal: | Cina, Shenzhen |
| Nama merek: | DF/OEM/Nuetral |
| Sertifikasi: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Nomor model: | Optical Time Domain Reflectometer |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | Bisa dinegosiasikan |
|---|---|
| Harga: | negotiable denpend on QTY |
| Kemasan rincian: | Kotak melepuh + Karton |
| Waktu pengiriman: | 5-9 hari kerja tergantung QTY |
| Syarat-syarat pembayaran: | Western Union, T/T, /PayPal |
| Menyediakan kemampuan: | 1000 buah/hari |
|
Informasi Detail |
|||
| Nama Produk: | Reflektometer Domain Waktu Optik | Peralatan Penguji OTDR | Kinerja yang kuat & Pengoperasian ya | Panjang gelombang: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| Antarmuka optik: | FC/UPC (PC, dan APC dapat dipilih) | Antarmuka Data: | Antarmuka USB, antarmuka kartu SD |
| Pelabuhan komunikasi: | Usb | Jarak pengujian maksimum: | 3KM |
| Suhu Operasi (℃): | -10～+50°C | Dimensi (T x L x T): | 150x235x66mm |
| Berat: | 1.5KG | Merek Fiber: | Corning, YOFC, OFS, Draka |
| Menyoroti: | Peralatan penguji OTDR dengan garansi,Optical Time Domain Reflectometer untuk serat optik,penguji OTDR kinerja yang kuat |
||
Deskripsi Produk
Optical Time-Domain Reflectometer (OTDR) adalah instrumen penting yang digunakan untuk menggambarkan dan menguji serat optik, membantu mengidentifikasi kesalahan, mengukur kerugian,dan memastikan integritas jaringan serat optik.
Pengamatan Umum Reflektometer Domain Waktu Optik
Dirancang untuk memenuhi persyaratan pengukuran untuk FTTx, Metropolitan Area Networks, Backbone Networks, dan aplikasi jaringan optik lainnya.

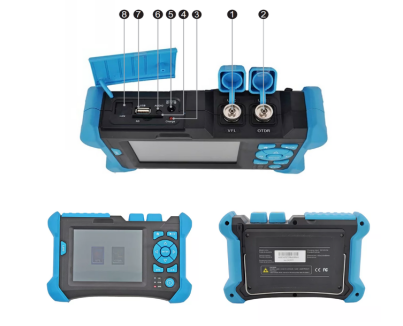

Aplikasi Reflectometer Domain Waktu Optik
- Antarmuka optik 1/VFL
- Antarmuka optik 2/OTDR
- Indikator pengisian
- Antarmuka kartu SD
- Antarmuka adaptor daya
- Antarmuka earphone
- Antarmuka USB
- Antarmuka Ethernet
Fitur Reflektometer Domain Waktu Optik

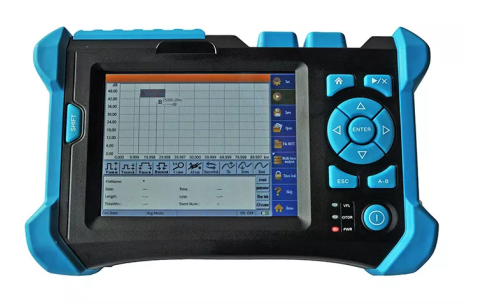

- Layar sentuh besar dengan tombol pintasan untuk pengoperasian yang mudah
- Baterai lithium polimer kapasitas besar dengan jam kerja yang diperpanjang
- Pengujian cerdas dengan operasi sederhana dan fungsi yang kuat
- Memori Card + SD card media dengan kapasitas penyimpanan jejak yang luas
- Mampu memenuhi persyaratan pengujian FTTx
- Berbagai pilihan panjang gelombang tersedia
- Desain casing padat dengan perlindungan anti debu dan anti benturan
Spesifikasi Teknis
| Panjang gelombang (nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625 |
|---|---|---|---|---|
| Jangkauan Dinamis (dB) | 21/19 | 32/30 | 32/30/30 | 344, 365 |
| Lebar pulsa (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| Zona buta peristiwa (m) | 10 | ≤ 1.8 | ||
| Zona buta atenuasi (m) | 20 | ≤10 | ||
| Tampilan | 5.6 "LCD layar sentuh | |||
| Linearitas (dB/dB) | ± 0.05 | |||
| Batas kerugian (dB) | 0.05 | |||
| Rasio resolusi kerugian (dB) | 0.01 | |||
| Rasio resolusi pengambilan sampel (m) | 0.125 sampai 8 | |||
| Titik pengambilan sampel | 32K | |||
| Ketidakpastian jarak (m) | ± ((1 m + 5 x 10 x jarak + interval pengambilan sampel) | |||
| Jarak jangkauan (km) | 0.3 sampai 180 | |||
| Durasi pembaruan waktu nyata yang khas | 0.2 | |||
| Kapasitas memori dari jejak | Kartu SD (4G), > 10000 buah | |||
| Durasi pengukuran | Didefinisikan oleh pengguna; 5 detik, 10 detik, 15 detik, 30 detik, 1 menit, 2 menit, dan 3 menit dapat dipilih | |||
Spesifikasi Umum
| Dimensi (H x W x D) | 150 x 235 x 66 mm |
|---|---|
| Berat badan | 1.5kg |
| Suhu | Suhu operasi -10°C sampai 50°C Suhu memori -40°C sampai 70°C |
| Kelembaban relatif | 0% sampai 95% (non-kondensasi) |
| Sumber daya listrik | Baterai lithium; durasi kerja berkelanjutan ≥ 8 jam |
Kategori antarmuka
| Antarmuka optik | FC/UPC (PC, dan APC dapat dipilih) |
|---|---|
| Antarmuka data | Antarmuka USB, antarmuka kartu SD |
VFL berorientasi kegagalan yang terlihat
| Panjang gelombang | 650nm |
|---|---|
| Kekuatan output (dBm) | ≥ -3 |
| Jarak pengujian maksimum | 3KM |
Kemampuan OTDR Meter
- Mode Pengukuran Otomatis: Pengaturan parameter otomatis, penyimpanan data jejak, dan analisis
- Mode pengukuran multi-panjang gelombang: Analisis atenuasi serat di bawah panjang gelombang yang berbeda
- Fungsi Penetapan Jejak: Perbandingan jejak pada layar yang sama untuk instalasi serat multi-inti
- Fungsi analisis multi-gelombang: Perbandingan dan analisis file jejak
- Pengujian online FTTx dengan splitter dan identifikasi ujung serat
- Baterai lithium-ion berkapasitas besar yang dapat diisi ulang dengan waktu tunggu lebih dari 8 jam
- Format file Bellcore (.sor) dengan penyimpanan untuk lebih dari 10.000 jejak
- Deteksi cahaya komunikasi untuk perlindungan peralatan
- Deteksi keadaan koneksi untuk pemantauan status instrumentasi
- Peralihan fleksibel antara mode pengukuran real-time dan rata-rata
OTDR Traces Manager Perangkat Lunak PC
- Kemampuan perubahan massal dan pencetakan batch
- Generasi laporan tes yang dapat disesuaikan
- Multi-mode printing: single-page single-trace, batch, multi-trace, multi-waveform
- Opsi pencetakan dan pengaturan halaman yang dipersonalisasi
- Perbandingan perbedaan bentuk gelombang untuk analisis perubahan parameter

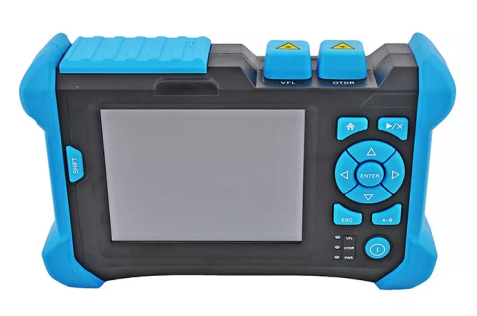

Optical Time Domain Reflectometer
Mengapa Memilih TAKFLY?
- 26+ tahun pengalaman manufaktur dalam produk serat optik
- 450+ pekerja perakitan dengan pengalaman 3+ tahun
- 10+ Insinyur R&D yang didedikasikan untuk inovasi
- 16 Jerman mengimpor Mesin Injeksi dan 16 lini produksi
- 30+ mesin pengujian termasuk instrumen pengujian OTDR, 3D, VFL, IL&RL
- Merek OEM diterima
- Partisipasi pameran global: OFC, ECOC, CommunicAsia, dan banyak lagi
Kontrol Kualitas
- Pemeriksaan bahan baku masuk sebelum produksi
- Pemeriksaan lengkap setelah setiap proses individu
- Pemeriksaan produksi setengah jadi yang komprehensif
- Pemeriksaan produk jadi sebelum pengemasan
- Pemeriksaan spot sebelum pengiriman untuk memastikan kualitas
Informasi Pengiriman
Sampel:1-3 hari kerja
Pesenan produksi massal:3-7 hari kerja
Kemasan:Kantong plastik, karton dan palet tersedia atas permintaan
