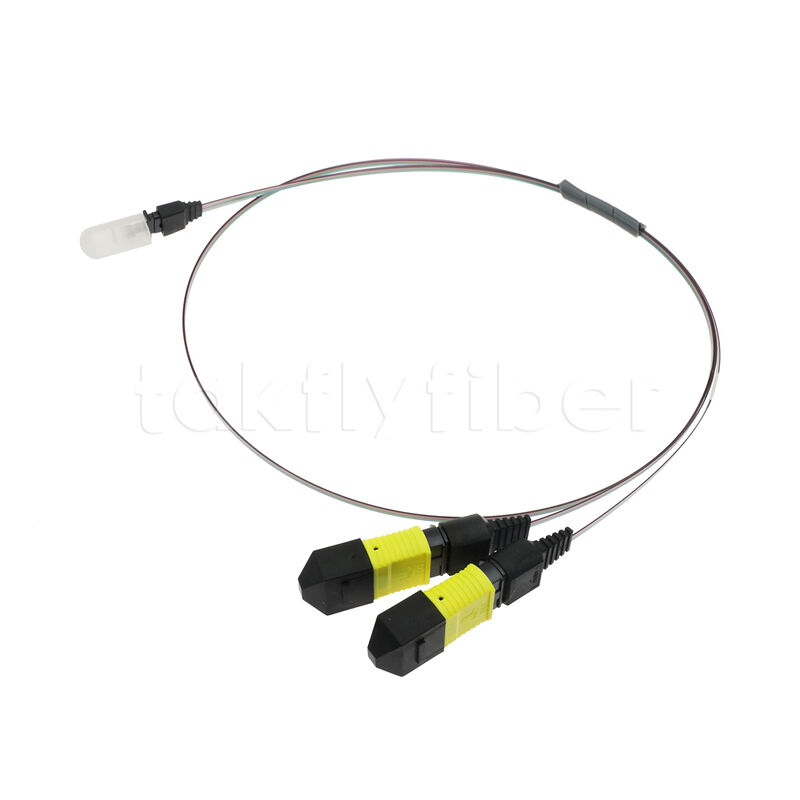

Komponen Array Serat 2x8F MTP-16CH FA untuk Aplikasi Pusat Data CPO OCS Transceiver Berkecepatan Tinggi
Detail produk:
| Tempat asal: | Shenzhen, Tiongkok |
| Nama merek: | OEM/Takfly |
| Sertifikasi: | CE, ROSH REACH |
| Nomor model: | DF-MT-2FA |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Can be negotiated |
| Kemasan rincian: | Tas PP + kotak karton/kotak plastik + kotak karton |
| Waktu pengiriman: | 3-15 hari kerja sesuai dengan jumlah dan persyaratan |
| Syarat-syarat pembayaran: | L/C,T/T,Western Union,MoneyGram,Paypal |
| Menyediakan kemampuan: | 20000pcs per bulan |
|
Informasi Detail |
|||
| Nama Produk: | Komponen Array Serat 2x8F MTP-16CH FA untuk Aplikasi Pusat Data CPO OCS Transceiver Berkecepatan Tin | Jenis Serat: | OM3, OM4; OM1, OM2; OS1, OS2; PM; OM5 |
|---|---|---|---|
| Jumlah serat: | 16 | Sudut FA: | 0 / 42,5° |
| Panjang serat: | 20 ~ 100mm, panjang khusus tersedia | ||
| Menyoroti: | Perakitan FA Array Serat Tingkat Transmisi Tinggi,Kabel Patch MT-FA Konsumsi Rendah,Stabilitas Tinggi dan Keandalan 36CH Fiber Array |
||
Deskripsi Produk
2x8F MTP-16CH FA Fiber Array Components Deskripsi
Rangkaian kabel yang menampilkan Fiber Array Unit (FAU) semakin umum. Rangkaian ini terdiri dari array serat di satu ujung dan konektor serat optik standar (seperti MPO, LC,SC) di sisi lainTren ini didorong oleh kebutuhan untuk mengarahkan sinyal serat optik dari konektor standar dalam jaringan serat optik konvensional ke Photonic Integrated Circuit (PIC).Fiber array berfungsi sebagai alat penyelarasan yang tepat, memastikan keselarasan yang tepat dari beberapa serat ke dalam pembimbing gelombang dari PIC atau perangkat optik kompak lainnya.memastikan keselarasan dengan struktur internal sistem, apakah itu adalah PIC atau sistem optik lainnya.
2x8F MTP-16CH FA Fiber Array Components Aplikasi
Modul Optik Aktif
Komunikasi, transmisi serat optik berkecepatan tinggi dan kapasitas tinggi
Aplikasi konektor internal dalam peralatan serat
Modul transceiver optik paralel, superkomputer, peralatan pengujian, dan aplikasi militer
2x8F MTP-16CH FA Fiber Array Components Fitur
- Dengan karakteristik optik yang stabil
- Gunakan ferrule MT presisi tinggi dan elit, serat radius lentur kecil untuk mencapai kerugian rendah
- Toleransi pitch inti khas < ± 0,5μm
- Keakuratan tinggi dan kustomisasi
- Karakteristik optik sesuai dengan IEC TIA/EIA dan standar terkait lainnya
- RoHS 2.0 Memenuhi
3x12F MTP - 36CH Fiber Array FA Spesifikasi perakitan
|
Parameter |
Satuan |
Nilai |
|||||
|
Jumlah Serat |
- |
Opsional |
|||||
|
Mode Serat |
- |
SM:G652,G657 |
MM:OM1,OM2,OM3,OM4,OM5 |
||||
|
Panjang gelombang |
- nm |
1310/1550 |
850/1300 |
||||
|
MT |
Pengelasan permukaan akhir |
- |
PC |
APC |
PC |
APC |
|
|
Kerugian Penempatan (Insertion Loss) |
dB |
≤0.35 |
≤0.35 |
||||
|
Pengembalian Kerugian (RL) |
dB |
≥ 50 |
≥60 |
≥20 |
≥40 |
||
|
Daya tahan |
Waktu |
50 |
|||||
|
FA |
Tutup |
L |
mm |
2.5 |
Opsional |
||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.2 |
|||||
|
V-Groove |
L |
mm |
5 |
||||
|
W |
mm |
2 |
|||||
|
T |
mm |
0.5 |
|||||
|
Pitch inti |
μm |
175,250 |
|||||
|
Tingkat serat kosong |
° |
8,42.5,45 |
|||||
|
Kerugian Penempatan (Insertion Loss) |
dB |
|
≤ 0.8 |
||||
|
Bagian akhir Parameter Geometri (3D) |
Radius kelengkungan |
mm |
Memenuhi standar TIA/EIA IEC |
||||
|
Puncak Offset |
μm |
||||||
|
Tinggi Serat Bola |
nm |
||||||
|
Kesalahan Sudut |
° |
||||||
|
Suhu operasi |
°C |
-20 ~ +80 |
|||||
|
Suhu penyimpanan |
°C |
-15 ~ +60 |
|||||
