Baru dirancang MPO High Density Patch Panel dan Rack Mount dari ukuran kecil, ringan, tahan benturan
Detail produk:
| Place of Origin: | Guangdong, SHENZHEN |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | DF-MPO Patch Panel#995 |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informasi Detail |
|||
| Installation Type: | Plug-in/Field-terminated | Module Fiber Amount: | Up to 24 |
|---|---|---|---|
| Operating Temperature: | -40°C to +80°C | Cores: | 2/4/6/8/12/24/48 |
| Cable Material: | LSZH / OFNP / PVC | Fiber Counts: | 12F |
| Fiber Count: | 8/12/24/48/72 fibers | Return Loss: | >50dB |
| Patch Penal: | 6 x 4 LC x 5 moudle | Polarity: | B |
| Ir Stardand: | MPO/MTP<0.7dB | Core: | Multicore |
| Fiber Mode: | SM, MM(OM1,OM2,OM3,OM4,OM5) | Size: | 180 x 90 x 30 (mm) |
| Cable Diameters: | 0.9 / 2.0 / 3.0mm | ||
| Menyoroti: | Rack Mount MPO Patch Panel,Panel tambalan MPO dengan kepadatan tinggi,Panel patch MPO ringan |
||
Deskripsi Produk
Deskripsi:

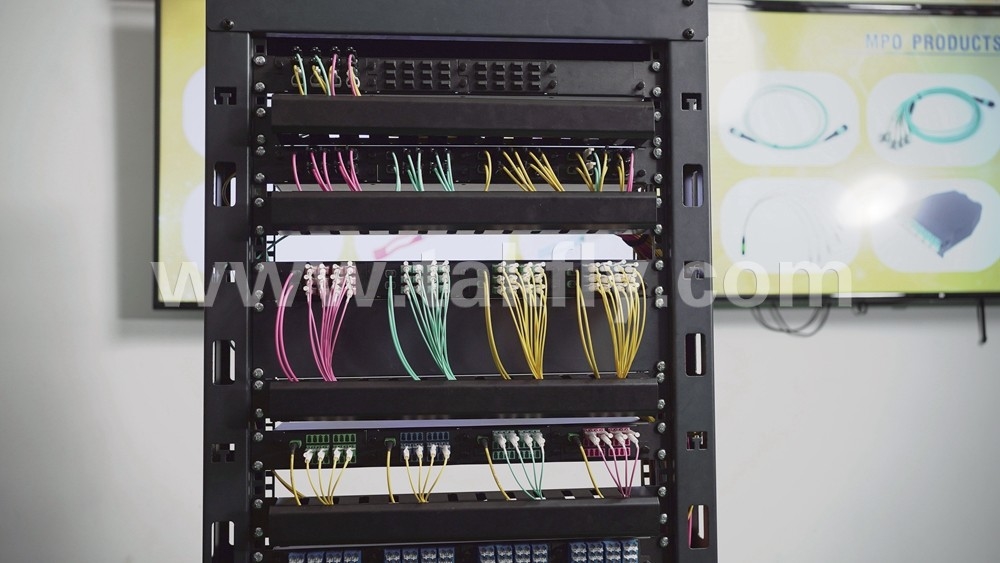

1U-19inciMPO/MTPHigh-Density rack-mount fiber patch paneldirancang untuk ruang pusat data besar: aplikasi MDF, area kabel IDF koneksi tulang punggung serat optik, manajemen unit distribusi serat,dan lingkungan serat optik terintegrasi kepadatan tinggi lainnya, dll. Ini dipasang di rak 19 inci dan lemari.

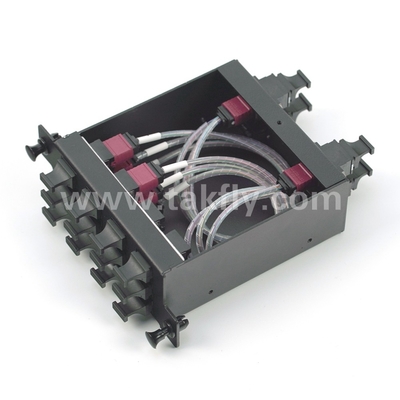

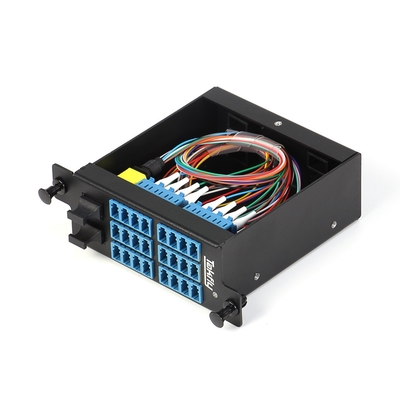

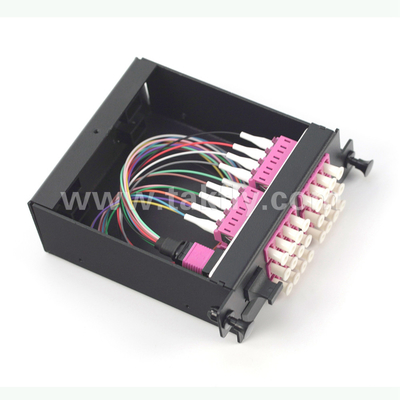

1U 19 inci MPO / MTP Patch Panel dapat memuat 4 modul kaset yang terkoneksi sebelumnya, dan kapasitas maksimum yang dapat dikelola adalah 1152 inti untuk antarmuka MPO, atau 96 inti untuk antarmuka LC.Setiap kotak modul pra-terakhir independen ditempatkan di bingkai distribusi serat optik, untuk melengkapi panel patch set lengkap.
Fitur:
AndaDipasang di 19 inci rak-mount dan kabinet, aplikasi untuk modul kaset manajemen terpusat.
AndaKapasitas ukuran 1U dengan kepadatan tinggi 1152 serat untuk antarmuka MPO dan 96 serat untuk antarmuka LC.
AndaPort input dapat digunakan pada panel depan atau belakang untuk pilihan, dan port output berada di panel depan.
AndaKonektor MPO / MTP pria atau wanita tersedia. Terhubung dan diposisikan oleh PIN dan adaptor untuk mencapai koneksi yang tepat dan stabil.
AndaDesain modular, struktur penguncian plug-in, serat memiliki identifikasi urutan garis yang jelas, mudah diuji, dipasang, dilepas dan disesuaikan dengan perkawinan.
AndaBaru merek bahan paduan aluminium berkualitas tinggi, kokoh dan tahan lama, lapisan permukaan elektrostatik setelah proses produksi yang ketat
AndaModul kaset dan panel patch berukuran kecil, ringan, tahan benturan, tekanan tinggi, tahan api, tahan korosi, struktur yang kuat untuk melindungi serat optik internal,kinerja penyegelan yang sangat tinggi untuk memfasilitasi tahan debu, desain inovatif untuk peralatan jaringan canggih.
Aplikasi:
ØKomunikasi serat optikkabel padatsistem antara bangunan.
ØInterkoneksi link optik dalam peralatan aktif optik untuk kabel LAN.
ØStasiun basis telekomunikasi.
ØRuang pusat data area industri.
ØRuang pusat data gedung komersial.
ØCATV
ØLAN
ØWAN
ØFTTX
CpadafigurasiSCheme:
1.
2.
|
Model |
kapasitas kaset LGX |
LGX |
Kapasitas total |
Jenis konektor |
Ukuran |
Aplikasi |
|
|
A2 |
R |
72F MPO*4 pcs |
4 |
1152F |
MPO*10*4 |
1U |
1 pcs A2 LGX Cassette terhubung dengan 3 pcs C1 LGX Cassette, set penuh A2 terhubung dengan 3 set lengkap C1 |
|
T |
48FMPO*6 pcs=288F |
||||||
|
C1 |
R |
48F MPO*2 pcs |
4 |
384F |
MPO*10*4 |
1U |
1 pcs C1 LGX Cassette terhubung dengan4 Pcs D2 LGX Kaset, lengkap set C1 terhubung dengan4 kumpulan lengkap D2 |
|
T |
12F MPO*8 pcs=96F |
||||||
|
D2 |
R |
12F MPO*2 pcs |
4 |
96F |
MPO*2*4 |
1U |
R:12F MPO*2*4, T:24F*4 LC, terhubung ke perangkat terminal dengan kabel patch LC |
|
T |
24FLC |
LC*24*4 |
|||||
3.
|
Model |
kapasitas kaset LGX |
LGX |
Kapasitas total |
Jenis konektor |
Ukuran |
Aplikasi |
|
|
B1 |
R |
72F MPO*1 pcs |
4 |
288F |
MPO*5*4 |
1U |
R:72F MPO*1*4, T:16F MPO terhubung dengan perangkat transmisi 400G dengan kabel patch MPO, T:24F MPO dapat terhubung dengan C3 LGX Cassette |
|
T |
16F MPO*3 pcs 24F MPO*1 pcs=72F |
||||||
|
BG1 |
R |
72F MPO*2 pcs |
4 |
576F |
MPO*11*4 |
1U |
100G, 400G kaset khusus |
|
T |
16F MPO*9 pcs=144F |
||||||
|
C3 |
R |
24F MPO*1pc |
4 |
96F |
MPO*1*4 |
1U |
R:24F MPO*1*4, T:24F*4LC, terhubung ke peralatan terminal dengan kabel patch LC |
|
T |
24F LC |
LC*24*4 |
|||||
Parameter produk:
|
Jenis serat |
SM ((G652, G655, G657); MM (OM1-OM5) |
||
|
Konektor |
Pria ((jarum pin), Wanita |
LC |
|
|
MPO/MTP |
|||
|
Diameter Kabel(mm) |
Kabel Mini Bundar: Max4.5mm Kabel pita: Max3.0*5.0mm |
0.9/0.6 |
|
|
Kerugian penempatan (dB) |
Standar:≤0.35/0.7 (Tipikal/ Max) Kerugian Rendah:≤0.2/0.35 (Tipikal/ Max) |
≤ 0.3 |
|
|
Pengembalian kerugian (Min) |
APC SM:60dB |
PC MM: 20dB |
UPC SM: 40dB APC SM: 60dB PC MM: 25dB |
|
Panjang gelombang uji (nm) |
SM: 1310/1550 MM: 850/1300 |
||
|
Kemungkinan diulang |
≤ 0,1dB |
||
|
Daya tahan |
≤ 0,2dB |
||
|
Kemampuan bergantian |
≤ 0,2dB |
||
|
Radius lentur(Dinamis/statis) |
20/10 |
||
|
Nama produk |
Kotak modul |
Kotak mesin |
|
|
Ukuran ((L*W*H) |
93*100*39 |
482*200*44.2mm |
|
|
Bahan |
ALuminum |
||
Kemasan:
|
Berat badan |
Ukuran kotak dalam |
Dimensi kotak luar(5 pcs/Kotak) |
Berat per karton(kg) |
|
1.5kg |
500*280*80mm |
510*300*420 mm |
11 |
