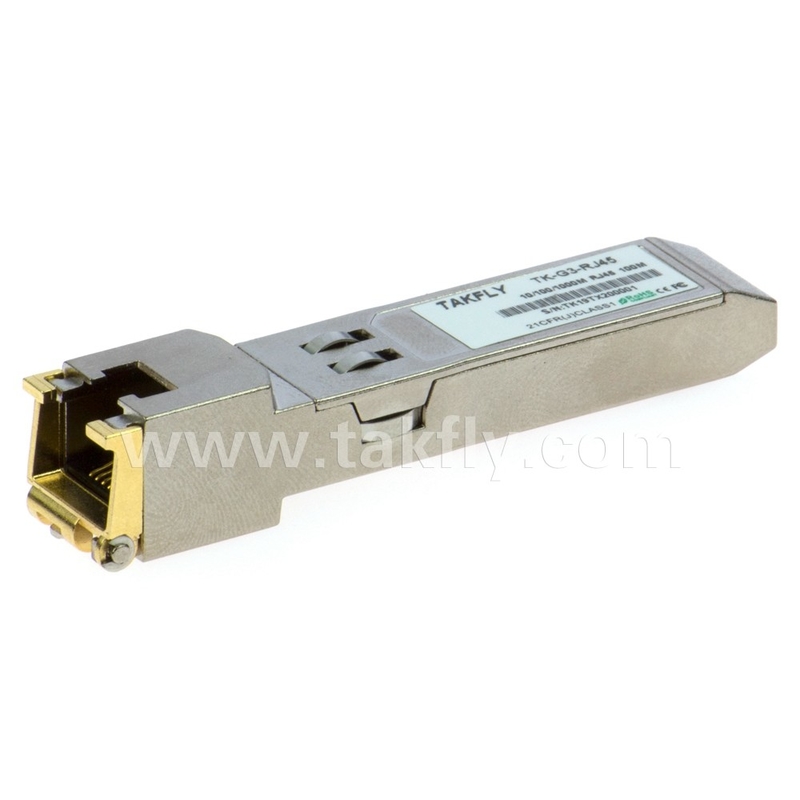

1000BASE-T SFP Transceiver Tembaga Transmisi data cepat dan stabil untuk perangkat kabel ODF
Detail produk:
| Place of Origin: | Guangdong, SHENZHEN |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TK-G1-RJ45 |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
Informasi Detail |
|||
| Model No: | fiber optic Connector | Atorage Temperatuture: | -40°C~85℃ |
|---|---|---|---|
| Wiring Devices: | ODF | Color: | customization |
| Free Sample: | Yes | Connector Outer Diameter: | 3.0mm, 2.0mm, 0.9mm |
| Housing Color: | Blue, Green, Beige | Transmission Medium: | Single-Mode/ Mulit-Mode |
| Feature: | waterproof | Material: | Plastic |
| Interchangeability: | ≤0.2dB | Fiber Mode: | 62.5/125µm OM1, 50/125µm OM2 |
| Port: | Fiber hub Box from NINGBO Port | Model Name: | Fiber Optics Connector |
| Weight: | 2kg | Repeatability: | ≤0.2dB |
| Fiber Diameter: | 125μm | Assembly Type: | Mechanical |
| Connector Module: | 3.0mm | Connector Cable Od: | 0.9mm ,2.0mm, 3.0mm |
| Durability: | ≥1000 times | Production Capacity: | 700000pieces/Month |
| Polishing Type: | UPC, APC | Filler: | Optical Silicone Grease |
| Endurance: | 500 cycles | Operating Temperature: | -40°C to +85°C |
| Connector Return Loss: | SMF: UPC≥50, APC≥60 ;MMF: ≥30 | Salt Spray: | 500h |
| Installation Time: | Within 60s ( No fiber cut ) | Package: | SMD,QFN-20,NRF24L01,poly bag,Fiber Optic |
| Type: | Voltage Regulator,Logic ICs,transceiver module,Single mode single fiber bi-directional transmission,Drive IC | D/c: | Newest,NEW,2013+,1234,RF Transceiver and Receiver Module |
| Distance: | 20KM,300m,3KM | Application: | Telecommunication,Alarm,Computer,Video monitor system,1X fiber channel |
| Operating temperature: | Standard,-40~85,-10°C ~ 70°C | Wavelength: | 1310nm/1550nm,850nm,1490nm/1310nm,1310NM 1270NM |
| Product name: | EPON OLT PX20+,433mhz uart Transceiver Module,1.25g bidi sfp optical module,SFP+ Transceiver,1.25G sfp module 1310/1550nm 10km sfp transceiver module | Warranty: | 365days,3 Years,1 years |
| Supply voltage: | 1.9-3.6V,0~110,2.7 V ~ 5.5 V,Common | Sertifikasi: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| Shipping by: | DHL\UPS\Fedex\EMS\HK Post | Skype: | michella_fang,chaizhiquan91,Thomas65339 |
| Power supply: | 3.3V | Data transfer rate: | 155M,10G |
| Voltage: | 1.9~3.6V,Standard | Source: | FP,VCSEL / PIN |
| Dissipation power: | 0.1w,W | Condition: | New,100% Original new |
| Menyoroti: | 1000BASE-T SFP Transceiver Tembaga,Transceiver SFP Tembaga 1000BASE-T Cepat,Stabil 1000BASE-T Tembaga SFP Transceiver |
||
Deskripsi Produk
Fitur
- Ke atas ke 1.25GB/S dua-terarah data tautan
- Footp SFP yang bisa dihitung panasrint
-
Tx Nonaktifkan dan Rx LOS/TANPA Los Function
-
Sepenuhnya kandang logam untuk rendah EMI
-
Rendah kekuatan menghilangnya ( 1.05W khas)
-
Kompak Perakitan konektor RJ-45
-
Akses ke fisik lapisan IC melalui 2-kawat SEreal bis
-
1000 Operasi Base-T di sistem host
Antarmuka Serdes
-
Kisaran suhu kasus operasi0 ° C hingga +70 ° C. (Komersial)
-
-20 ° C hingga +85 ° C. (Memperpanjang)
Aplikasi
1.25 Gigabit Ethernet lebih Kucing 5kabel
Keterangan
Tk-G1-RJ45 Tembaga Kecil Membentuk Pluggable (SFP)transceiver adalah tinggi pertunjukan,biaya efektif sesuai modul dengan itu Gigabit Ethernet Dan 1000BASIS-T standar sebagai ditentukan di dalam IEEE802.3-2002 dan IEEE802.3AB,yang mendukung1000MBPS data-kecepatan ke atas ke 100meter mencapai lebih Unshieldedterpelintir-pasangankategori 5 kabel.Modul dukungan1000MBPS penuh rangkap data-tautandengan5-tingkat Detak AmplitudoModulasi (PAM) Sinyal. Semua empat pasangan di dalam itu kabel adalah digunakan dengan simbol kecepatan pada 250MBPS pada setiap pasangan. Itu modul memberikan standar serial PENGENAL informasi complisemut dengan SFP MSA, yang bisa diakses dengan alamat A0H melalui itu 2wire serial CMOS Eeprom protokol. Itu fisik Ic Bisa Juga menjadi mengaksesed melalui 2wire serial bus di alamat.
Pin Definisi
Pin Diagram
Angka 1. Pin Definisi
Deskripsi pin
|
PIN |
NAMA |
FUNGSI |
Seq. |
Catatan |
|
|
1 |
VEET |
Tanah pemancar |
1 |
VEET DAN VEER Terhubung di SFP. |
|
|
2 |
Tx_fault |
Pemancar Kesalahan indikation |
3 |
Bukan Diterapkan. Terikat pada vet di dalam SFP. |
|
|
3 |
Tx_disable |
Pemancar menonaktifkan |
3 |
Lihat TX Cacat. |
|
|
4 |
Mod Def (2) |
Definisi Modul 2 |
3 |
Data Baris untuk serial Id dan Data dua arah Transfer Bus. |
|
|
5 |
Mod Def (1) |
Definisi Modul 1 |
3 |
Jalur jam untuk serial Id dan BIDIdata rectional Transfer Bus. |
|
|
6 |
Mod Def (0) |
Definisi Modul 0 |
3 |
Terikat dengan vee di SFP. |
|
|
7 |
KECEPATAN MEMILIH |
Tidak diimplementasikan |
3 |
Tidak diimplementasikan. 33K Pulldown untuk vee di dalam SFP. |
|
|
8 |
Los |
Hilangnya sinyal |
3 |
Melihat Opsi LOS. |
|
|
9 |
Membelok |
Tanah penerima |
1 |
VEET DAN VEER Terhubung di SFP. |
|
|
10 |
Membelok |
Tanah penerima |
1 |
VEET DAN VEER Terhubung di SFP. |
|
|
11 |
Membelok |
Tanah penerima |
1 |
VEET DAN VEER Terhubung di SFP. |
|
|
|
12 |
Rd- |
Terbalik Diterima Data keluar |
3 |
AC digabungkan 100 ohm diferensial kecepatan tinggi data baris. |
|
|
13 |
RD+ |
Non-inversi Diterima Data keluar |
3 |
AC digabungkan 100 ohm diferensial tinggi kecepatan baris data. |
||
|
14 |
Membelok |
Tanah penerima |
1 |
VEET DAN VEER Terhubung di SFP. |
||
|
15 |
Vccr |
Daya penerima |
2 |
VCCR dan VCCT terhubung di SFP. |
||
|
16 |
Vcct |
Daya pemancar |
2 |
VCCR dan VCCT terhubung di SFP. |
||
|
17 |
VEET |
Tanah pemancar |
1 |
VEET DAN VEER Terhubung di SFP. |
||
|
18 |
TD+ |
Non-inversi Data masuk |
3 |
AC digabungkan 100 ohm diferensial tinggi kecepatan baris data. |
||
|
19 |
TD- |
Terbalik Data masuk |
3 |
AC digabungkan 100 ohm diferensial tinggi kecepatan baris data. |
||
|
20 |
VEET |
Pemancar Tanah |
1 |
VEET DAN VEER Terhubung di SFP. |
Catatan:
Plug Seq.: Urutan keterlibatan pin saat panas mencolokkan.
1) tx Kesalahan tidak didukung dan adalah selaluS terhubung ke tanah.
2) TX Nonaktifkan, input yang digunakan untuk mengatur ulang transceiver modul, ini pin adalah ditarik di dalam modul with a
4.7 kΩ resistor. Rendah (0 - 0,8 V): Transceiver on Di antara (0,8 v Dan 2.0 v): Belum diartikan Tinggi (2.0 - 3.465 V): Transceiver di dalam
mengatur ulang State Open: Transceiver In mengatur ulang negara
3) Mod-Def 0, 1,2. Ini adalah pin definisi modul. Mereka harus ditarik ke atasdengan a 4.7k ~ 10K penghambat pada
Papan tuan rumah. Itu tegangan pull-up harus vcct atau vccr Mod-Def 0 dibumikan oleh modul untuk menunjukkan bahwa itu modul adalah hadiah Mod-def 1 adalah jam baris duakabel Antarmuka serial untuk serial PENGENAL
Mod-Def 2 adalah garis data dari dua antarmuka serial kawat untuk serial PENGENAL
4) RX_LOS (Kehilangan sinyal): Lvttl kompatibel dengan tegangan maksimum host_vcc. Rx_los dapat diaktifkan atau dinonaktifkan (lihat pemesanan informasi), rx_los tidak digunakan dan adalah selalu terikat ke tanah melalui 100-ohm penghambat.
5) Rd-/+: Ini adalahoutput penerima diferensial. Mereka AC digabungkan 100 garis diferensial yang seharusnya diakhiri dengan 100 (diferensial) di serdes pengguna.
6) TD-/+: Ini adalah difInput pemancar ferensial. Mereka adalah garis diferensial AC 100penghentian diferensial inside modul.
+3.3V volt daya listrik Antarmuka
|
Parameter |
Simbol |
Min |
Typ |
Max |
Unit |
Catatan/ketentuan |
|
Memasok Saat ini |
ADALAH |
|
320 |
375 |
ma |
1.2W Max power secara penuh jangkauan tegangan dan suhu. Lihat HATI -HATI Catatan di bawah ini |
|
Masukan Voltase |
Vcc |
3.13 |
3.3 |
3.47 |
V |
Dirujuk ke GND |
|
Maksimum Voltase |
Vmax |
|
|
4 |
V |
Maksimum |
Sinyal berkecepatan rendah, elecKarakteristik Tronic
|
Parameter |
Simbol |
|
Min |
Max |
Unit |
Catatan/ketentuan |
|
Output SFP RENDAH |
Vol |
|
0 |
0,5 |
V |
4.7k ke 10K Menarik ke atas host_vcc, diukur pada sisi host konektor |
|
Output SFP TINGGI |
Voh |
|
host_vcc -0.5 |
host_vcc + 0.3 |
V |
4.7k ke 10K Menarik ke atas host_vcc, diukur pada sisi host konektor |
|
SFP Masukan RENDAH |
Vil |
|
0 |
0.8 |
V |
4.7k ke 10k pull-up ke VCC, diukur di sisi SFP konektor |
|
SFP Masukan TINGGI |
VIH |
|
2 |
Vcc +0.3 |
V |
4.7k ke 10k pull-up ke VCC, diukur di sisi SFP konektor |
Antarmuka listrik berkecepatan tinggi, transmisi line-sfp
|
Parameter |
Simbol |
Min |
Typ |
Max |
Unit |
Catatan/ketentuan |
|
Garis Frekuensi |
fl |
|
125 |
|
MHZ |
Pengkodean 5-level, per IEEE 802.3 |
|
Output TX Impedansi |
Zout, TX |
|
100 |
|
Ohm |
Diferensial, untuk semua Frekuensi di antara 1MHz dan 125MHz |
|
Rx Masukan Impedansi |
Zin, rx |
|
100 |
|
Ohm |
Diferensial, untuk semua Frekuensi di antara 1MHz dan 125MHz |
Antarmuka listrik berkecepatan tinggi, host-sfp
|
Parameter |
Simbol |
Min |
Typ |
Max |
Unit |
Catatan/ketentuan |
|
Data akhir tunggal masukan mengayun |
Vinsing |
250 |
|
1200 |
MV |
Tunggal berakhir |
|
Output data tunggal berakhir mengayun |
Voutsing |
350 |
|
800 |
MV |
Tunggal berakhir |
|
Waktu naik/turun |
Tr,Tf |
|
175 |
|
psec |
20%-80% |
|
Tx Masukan Impedansi |
Zin |
|
50 |
|
Ohm |
Tunggal berakhir |
|
Output rx Impedansi |
Zout |
|
50 |
|
Ohm |
Tunggal berakhir |
Spesifikasi Umum
|
Parameter |
Simbol |
Min |
Khas |
Max |
Satuan |
|
|
Kasus operasi Suhu |
Komersial |
Tc |
0 |
|
70 |
° C. |
|
|
Memperpanjang |
|
-20 |
|
85 |
° C. |
|
Suhu penyimpanan |
|
|
-40 |
|
85 |
° C. |
Spesifikasi mekanis
Itu tuan rumah-samping dari thetk-G1-RJ45sesuai ke itu mekanis spesifikasi diuraikan di dalam itu SFP MSA1.
Bagian depan Bagian SFP (Bagian Perpanjangan di luar wajah piring dari tuan rumah) adalah lebih besar untuk menampung ituRJ-45konektor
Referensi
1.Kecil Membentuk Faktor Pluggable (SFP)Transceiver Multi-Sumber Perjanjian(MSA),September2000.
2. IEEE802.3 - 2002.
3. "PADA24c01a/02/04/08/ 16 2-Kabel Serial CMOS E2Prom" ,Atmel Perusahaan.
Kepatuhan Pengaturan
|
Fitur |
Referensi |
Pertunjukan |
|
Pelepasan elektrostatik (ESD) |
IEC/EN 61000-4-2 |
Kompatibel dengan standar |
|
Elektromagnetik Gangguan (EMI) |
FCC Bagian 15 Kelas B. En 55022 Kelas B (CISPR 22A) |
Kompatibel dengan standar |
|
Mata laser Keamanan |
FDA 21CFR 1040.10, 1040.11 IEC/en 60825-1, 2 |
Kelas 1 laser produk |
|
Komponen Pengakuan |
IEC/EN 60950, Ul |
Kompatibel dengan standar |
|
Rohs |
2002/95/EC |
Kompatibel dengan standar |
|
EMC |
EN61000-3 |
Kompatibel dengan standar |
