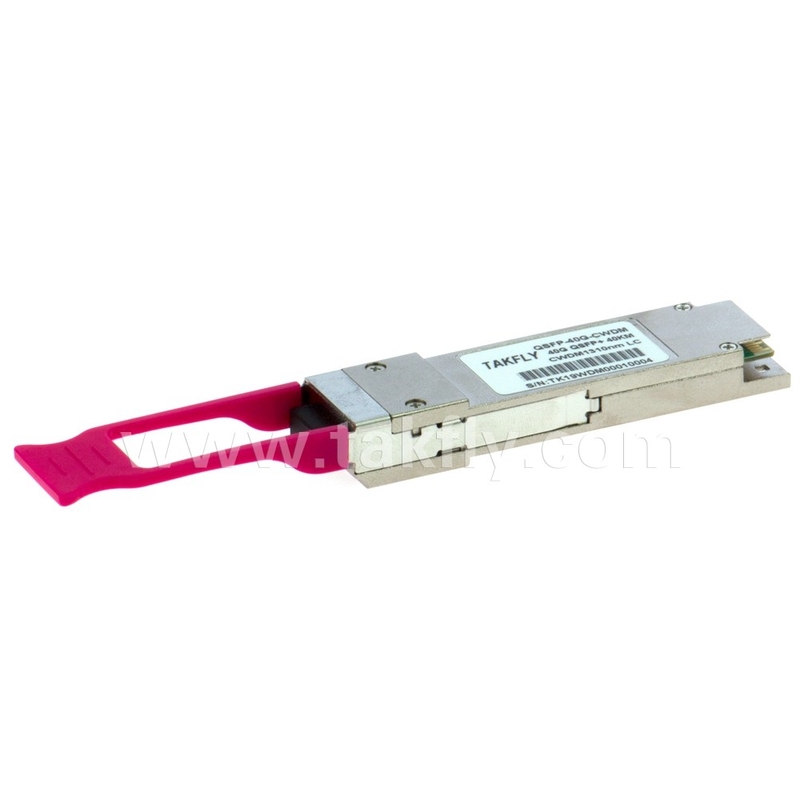

100Gbps QSFP28 ER4 Lite Optical Transceiver Hingga 27.952 Gbps Tingkat data per saluran
Detail produk:
Tempat asal: | Provinsi Guangdong, Cina |
Nama merek: | TAKFLY |
Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
Nomor model: | TKQS28-100G-ER4 |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1 foto |
---|---|
Harga: | US$0.01 ~ US$1200/PC |
Waktu pengiriman: | 3-7 hari kerja |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Informasi Detail |
|||
Perbandingan: | 50/50 | Panjang Gelombang Tengah: | 1450nm |
---|---|---|---|
Kerugian penyisipan: | ≤0.3dB | Berat paket: | 10g |
Jenis Paket: | Serat Telanjang, Tabung Longgar 900um, Kabel 2mm | Panjang gelombang: | 1310nm |
Penyelarasan sumbu: | Sumbu lambat atau Sumbu cepat | Kisaran panjang gelombang: | 1310nm, 1550nm |
Aplikasi: | Sistem Komunikasi Optik | Rasio pemisah: | 98/2 |
Suhu penyimpanan: | -40~+85℃ | Nomor pelabuhan: | 1X2 |
Panjang Serat: | 1m | serat: | PM Corning serat 980nm |
Kapasitas Penanganan Daya: | Kekuatan tinggi | ||
Menyoroti: | 100Gbps QSFP28 ER4 Lite,100Gbps QSFP28 ER4 Lite Optical Transceiver |
Deskripsi Produk
- TKQS28-100G-ER4 adalah modul transceiver 100GB/s yang dirancang untuk aplikasi komunikasi optik yang sesuai dengan standar Ethernet 100GBase-ER4 Lite. Modul ini mengkonversi 4 saluran input data listrik 25GB/s ke 4 saluran sinyal optik LANWDM dan kemudian multiplexes menjadi satu saluran untuk transmisi optik 100GB/s. Terbalik pada sisi penerima, modul de-multiplexes input optik 100GB/s menjadi 4 saluran sinyal optik LANWDM dan kemudian mengubahnya menjadi 4 saluran output data listrik.
- Panjang gelombang pusat dari saluran 4 LAN WDM adalah 1295.56, 1300.05, 1304.58 dan 1309.14nm sebagai anggota dari itu Lanwdm panjang gelombang kisi didefinisikan di dalam IEEE802.3BA.THE tinggi pertunjukan Pemancar LAN WDM EA-DFB yang Didinginkan dan Penerima APD Sensitivitas Tinggi unggul Kinerja untuk Aplikasi Ethernet 100Gigabit hingga 30 km Tautan tanpa tautan FEC dan 40km dengan Fec.
- Produk ini dirancang dengan faktor bentuk, koneksi optik/listrik dan diagnostik digital antarmuka menurut ke itu QSFP+ Multi-sumber Perjanjian (MSA) .it memiliki pernah dirancang ke bertemu itu paling keras Kondisi operasi eksternal termasuk suhu, kelembaban dan EMI gangguan.
Deskripsi fungsional
- Itu transceiver modul menerima 4 saluran dari 25GB/s listrik data, yang adalah diproses oleh A 4-channel Jam Dan Data Pemulihan (CDR) Ic itu pembentukan kembali Dan berkurang itu naik opelet dari setiap listrik sinyal. Selanjutnya, EML Laser Driver IC mengonversi masing -masing dari 4 saluran sinyal listrik ke sebuah optik sinyal itu adalah ditransmisikan dari satu dari itu 4 Dingin Eml laser yang adalah dikemas di dalam itu Pemancar sub-assembly (TOSA). Setiap laser meluncurkan sinyal optik spesifik panjang gelombang ditentukan di dalam IEEE802.3BA 100g Base-ER4 persyaratan. Ini 4-lane optik sinyal akan menjadi secara optik multipleks ke dalam A lajang serat oleh A 4-ke-1 optik Wdmumux. Itu optik keluaran kekuatan dari setiap saluran adalah dipertahankan konstan oleh sebuah otomatis kekuatan kontrol (APC) sirkuit. Itu Output pemancar dapat dimatikan dengan sinyal perangkat keras TX_DIS dan/atau serial 2-kawat antarmuka.
- Itu penerima menerima 4-lane Lanwdm optik sinyal. Itu optik sinyal adalah de-multiplexed oleh A 1-ke-4 optik Demux Dan setiap dari itu hasilnya 4 saluran dari optik sinyal adalah Fed ke dalam satu dari itu 4 Penerima yang dikemas ke dalam sub-assembly optik penerima (ROSA). Setiap penerima orang yang bertobat sinyal optik ke sinyal listrik. Sinyal listrik yang diregenerasi diperbaiki dan DE-Jittered Dan diperkuat oleh itu Rx bagian dari itu 4-channel Cdr.Itu retimed 4-lane keluaran listrik sinyal sesuai dengan persyaratan antarmuka CEI-28G-VSR. Selain itu, masing -masing menerima sinyal optik adalah dipantau oleh bagian DOM. Nilai yang dipantau dilaporkan melalui antarmuka serial 2-kawat. Jika satu atau lebih sinyal optik yang diterima lebih lemah dari level ambang batas, alarm perangkat keras rx_los akan menjadi terpicu.
- Catu daya tunggal +3.3V diperlukan untuk meningkatkan produk ini. Kedua pin catu daya vcctx Dan Vccrx adalah secara internal terhubung Dan sebaiknya menjadi terapan bersamaan. Sebagai per MSA spesifikasi itu modul Penawaran 7 rendah kecepatan perangkat keras kontrol pin (termasuk wireserialinterface): modsell, SCL, SDA, resetl, lpmode, modprsl dan Intl.
- Modul SELECT (MODSELL) adalah pin input. Saat ditahan oleh tuan rumah, produk ini merespons 2-kawat serial komunikasi perintah. Itu Modsell memungkinkan itu menggunakan dari ini produk pada A Single2-Wireinterface Bus-Lini Modsell Individual harus digunakan.
- Serial Jam (SCL) Dan Serial Data (SDA) adalah diperlukan untuk itu 2-kawat serial bis komunikasi antarmuka dan mengaktifkan host untuk mengakses memori QSFP28 peta.
- Pin resetl memungkinkan reset lengkap, mengembalikan pengaturan ke keadaan default mereka, saat rendah tingkat pada itu Resetl pin adalah dipegang untuk lebih lama dibandingkan itu minimum detak panjang. Selama itu eksekusi dari A mengatur ulang Host harus mengabaikan semua bit status sampai menunjukkan penyelesaian interupsi reset. Itu produk Menunjukkan ini dengan memposting sinyal intl (interupsi) dengan bit data_not_ready dinegasikan itu peta memori. Perhatikan bahwa pada power up (termasuk penyisipan panas) modul harus memposting ini penyelesaian dari reset interupsi tanpa memerlukan a mengatur ulang.
- Rendah Kekuatan Mode (LPMode) pin adalah digunakan ke mengatur itu maksimum kekuatan konsumsi untuk itu produk secara berurutan ke melindungi tuan rumah itu adalah bukan mampu dari pendinginan lebih tinggi kekuatan modul, sebaiknya seperti modul menjadi secara tidak sengaja dimasukkan
- Modul Hadiah (Modprsl) adalah A sinyal lokal ke itu tuan rumah papan yang, di dalam itu ketiadaan dari A produk, adalah biasanya ditarik ke atas ke itu tuan rumah Vcc. Kapan itu produk adalah dimasukkan ke dalam itu konektor, dia selesai itu jalur ke tanah melalui A penghambat pada itu tuan rumah papan Dan menegaskan itu sinyal. Modprsl Kemudian menunjukkan -nya hadir dengan mengatur modprsl ke "rendah" negara.
- Interrupt (INTL) adalah pin output. "Rendah" menunjukkan kemungkinan kesalahan operasional atau status yang penting untuk sistem host. Host mengidentifikasi sumber interupsi menggunakan antarmuka serial 2-kawat. PIN INTL adalah output kolektor terbuka dan harus ditarik ke tegangan VCC host pada papan host.
Fitur
HAIFaktor formulir MSA QSFP28 Hot Pluggable
HAISesuai dengan Ethernet 100GBase-ER4 Lite
HAIMendukung laju bit agregat 103.1GB/s
HAIHingga 30 km jangkauan untuk G.652 SMF tanpa FEC
HAIHingga 40 km jangkauan untuk G.652 SMF dengan FEC
HAISingle +3.3V Power Supply
HAISuhu kasus operasi: 0 ~ 70oC
HAIPemancar: 4x25GB/s lan WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)
HAIPenerima: 4x25GB/S APD Rosa
HAIAntarmuka Listrik 4x25G (OIF CEI-28G-VSR)
HAIKonsumsi Daya Maksimum 4.5W
HAIDuplex LC Receptacle
HAIPatuh ROHS-6
Aplikasi
HAITautan Ethernet 100GBase-LR4
HAIInterkoneksi Infiniband QDR dan DDR
HAIKoneksi telekomunikasi 100G sisi klien
Diagram blok transceiver
Gambar 1. Blok transceiver Diagram
Penugasan dan deskripsi pin
Gambar 2. MSA sesuai Konektor
Definisi pin
PIN |
Logika |
Simbol |
Nama/Deskripsi |
Catatan s |
|
1 |
|
Gnd |
Tanah |
1 |
|
2 |
CML-I |
Tx2n |
Pemancar input data terbalik |
|
|
3 |
CML-I |
Tx2p |
Pemancar output data non-reson |
|
|
4 |
|
Gnd |
Tanah |
1 |
|
5 |
CML-I |
Tx4n |
Pemancar input data terbalik |
|
|
6 |
CML-I |
Tx4p |
Pemancar output data non-reson |
|
|
7 |
|
Gnd |
Tanah |
1 |
|
8 |
Lvtll-i |
Modsell |
Modul Pilih |
|
|
9 |
Lvtll-i |
Resetl |
Modul Reset |
|
|
10 |
|
Vccrx |
+3.3V penerima catu daya |
2 |
|
11 |
Lvcmos-i/o |
Scl |
Jam antarmuka serial 2-kawat |
|
|
12 |
Lvcmos-i/o |
SDA |
Data antarmuka serial 2-kawat |
|
|
13 |
|
Gnd |
Tanah |
|
|
14 |
CML-O |
Rx3p |
Penerima output data non-reson |
|
|
15 |
CML-O |
Rx3n |
Output data terbalik penerima |
|
|
16 |
|
Gnd |
Tanah |
1 |
|
17 |
CML-O |
Rx1p |
Penerima output data non-reson |
|
|
18 |
CML-O |
Rx1n |
Output data terbalik penerima |
|
|
19 |
|
Gnd |
Tanah |
1 |
|
20 |
|
Gnd |
Tanah |
1 |
|
21 |
CML-O |
Rx2n |
Output data terbalik penerima |
|
|
22 |
CML-O |
Rx2p |
Penerima output data non-reson |
|
|
23 |
|
Gnd |
Tanah |
1 |
|
24 |
CML-O |
Rx4n |
Output data terbalik penerima |
1 |
|
25 |
CML-O |
Rx4p |
Penerima output data non-reson |
|
|
26 |
|
Gnd |
Tanah |
1 |
|
27 |
Lvttl-o |
Modprsl |
Modul hadir |
|
|
28 |
Lvttl-o |
Intl |
Mengganggu |
|
|
29 |
|
Vcctx |
+3.3 V pemancar catu daya |
2 |
|
30 |
|
Vcc1 |
+3.3 V catu daya |
2 |
|
31 |
Lvttl-i |
LPMode |
Mode daya rendah |
|
|
32 |
|
Gnd |
Tanah |
1 |
|
33 |
CML-I |
Tx3p |
Pemancar input data non-terbalik |
|
|
34 |
CML-I |
Tx3n |
Pemancar output data terbalik |
|
|
35 |
|
Gnd |
Tanah |
1 |
|
36 |
CML-I |
Tx1p |
Pemancar input data non-terbalik |
|
|
37 |
CML-I |
Tx1n |
Pemancar output data terbalik |
|
|
38 |
|
Gnd |
Tanah |
1 |
Catatan:
1. GND adalah simbol untuk sinyal dan pasokan (daya) yang umum untuk modul QSFP28. Semua umum dalam modul dan semua tegangan modul dirujuk ke potensi ini kecuali dinyatakan lain. Hubungkan ini langsung ke sinyal papan host bidang tanah umum.
2.VCCRX, VCC1 dan VCCTX adalah pemasok daya penerima dan transmisi dan harus diterapkan secara bersamaan. Penyaringan catu daya papan host yang disarankan ditunjukkan pada Gambar3 di bawah ini. VCCRX, VCC1 dan VCCTX dapat dihubungkan secara internal dalam modul dalam kombinasi apa pun. Pin konektor masing -masing dinilai untuk arus maksimum 1000mA.
Filter catu daya yang disarankan
Gambar 3. Catu Daya yang Disarankan FilteR
Peringkat maksimum absolut
Perlu dicatat bahwa operasi lebih dari peringkat maksimum absolut individu mungkin menyebabkan kerusakan permanen untuk ini modul.
Parameter |
Simbol |
Min |
Max |
Unit |
Catatan |
Suhu penyimpanan |
TS |
-40 |
85 |
degc |
|
Suhu kasus operasi |
TOp |
0 |
70 |
degc |
|
Tegangan catu daya |
VCC |
-0.5 |
3.6 |
V |
|
Kelembaban relatif (non-kondensasi) |
RH |
0 |
85 |
% |
|
Kerusakan ambang batas, masing -masing jalur |
THD |
-3.0 |
|
dbm |
|
Kondisi operasi yang direkomendasikan dan persyaratan catu daya
Parameter |
Simbol |
Min |
Khas |
Max |
Unit |
Catatan |
Suhu kasus operasi |
TOp |
0 |
|
70 |
degc |
|
Catu daya Voltase |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
Laju data, masing -masing jalur |
|
|
25.78125 |
|
GB/S. |
|
Akurasi tingkat data |
|
-100 |
|
100 |
ppm |
|
Input kontrolVoltaseTinggi |
|
2 |
|
Vcc |
V |
|
Input kontrolVoltaseRendah |
|
0 |
|
0.8 |
V |
|
Jarak tautan dengan G.652 (tanpa FEC) |
D1 |
|
|
30 |
km |
1 |
Jarak tautan dengan G.652 (dengan FEC) |
D2 |
|
|
40 |
km |
1 |
Catatan:
1. Bergantung pada kehilangan serat aktual/km (jarak tautan yang ditentukan adalah untuk kehilangan penyisipan serat 0.4dB/km)
Karakteristik Listrik
Itu mengikuti listrik karakteristik adalah didefinisikan lebih itu Direkomendasikan Beroperasi Lingkungan kecuali sebaliknya ditentukan.
Parameter |
Uji poin |
Min |
Khas |
Max |
Unit |
Catatan |
Konsumsi daya |
|
|
|
4.5 |
W |
|
Arus pasokan |
ICC |
|
|
1.36 |
A |
|
Pemancar (masing -masing jalur) |
||||||
Overload diferensial tegangan pk-pk |
Tp1a |
900 |
|
|
MV |
|
Tegangan mode umum (VCM) |
Tp1 |
-350 |
|
2850 |
MV |
1 |
Penghentian diferensial |
Tp1 |
|
|
10 |
% |
At1mhz |
Kehilangan pengembalian diferensial (SDD11) |
Tp1 |
|
|
Seecei-28G-VSR |
db |
|
Mode umum untuk konversi diferensial dan diferensial menjadi umum |
Tp1 |
|
|
Seecei-28G-VSR |
db |
|
Masukan yang ditekankanTes |
Tp1a |
Seecei-28G-VSR |
|
|
|
|
Penerima (masing -masing jalur) |
||||||
Tegangan diferensial, PK-PK |
TP4 |
|
|
900 |
MV |
|
Mode umumVoltase(VCM) |
TP4 |
-350 |
|
2850 |
MV |
1 |
Noise mode umum, rms |
TP4 |
|
|
17.5 |
MV |
|
Penghentian diferensial |
TP4 |
|
|
10 |
% |
At1mhz |
Kehilangan pengembalian diferensial (SDD22) |
TP4 |
|
|
Seecei-28G-VSR |
db |
|
Mode umum untuk konversi diferensial dan diferensial ke mode umum |
TP4 |
|
|
Seecei-28G-VSR |
db |
|
Kehilangan pengembalian mode umum (SCC22) |
TP4 |
|
|
-2 |
db |
2 |
Waktu transisi, 20 hingga 80% |
TP4 |
9.5 |
|
|
ps |
|
VertikalPenutupan mata (VEC) |
TP4 |
|
|
5.5 |
db |
|
Lebar Mata pada 10-15Probabilitas (EW15) |
TP4 |
0,57 |
|
|
Ui |
|
Tinggi mata pada10-15Probabilitas (EH15) |
TP4 |
228 |
|
|
MV |
|
Catatan:
1.VCM dihasilkan oleh host. Spesifikasi termasuk efek tegangan offset ground.
2.Dari 250MHz to30GHz.
Karakteristik optik
Ethernet 100GBase-er4lite |
|
||||||
Parameter |
Simbol |
Min |
Khas |
Max |
Unit |
Catatan |
|
Panjang gelombang jalur |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
|
Pemancar |
|
||||||
Smsr |
Smsr |
30 |
|
|
db |
|
|
Total rata -rataLuncurkan kekuatan |
PT |
|
|
10.5 |
dbm |
|
|
Rata-rataLuncurkan kekuatan, setiap jalur |
PRata -rata |
-2.9 |
|
4.5 |
dbm |
1 |
|
Oma, masing -masing jalur |
POma |
0.1 |
|
4.5 |
dbm |
2 |
|
Perbedaan kekuatan peluncuran antara apapunDuaJalur (OMA) |
PTX, Diff |
|
|
3.6 |
db |
|
|
Luncurkan Daya di OMA minus pemancar dan penalti dispersi (TDP), masing -masing jalur |
|
-0.65 |
|
|
dbm |
|
|
TDP,setiap jalur |
TDP |
|
|
2.5 |
db |
|
|
Rasio kepunahan |
Eh |
7 |
|
|
db |
|
|
Rin20Oma |
Rin |
|
|
-130 |
DB/Hz |
|
|
Toleransi kehilangan pengembalian optik |
Tol |
|
|
20 |
db |
|
|
Reflektansi pemancar |
RT |
|
|
-12 |
db |
|
|
Rata-rataLuncurkan Power Off Transmitter, masing -masing jalur |
Poff |
|
|
-30 |
dbm |
|
|
Masker Mata {X1, X2, X3, Y1, Y2, Y3} |
|
{0,25, 0,4, 0,45, 0,25, 0,28,0,4} |
|
|
|
||
Penerima |
|
||||||
Kerusakan ambang batas, masing -masing jalur |
THD |
-3.0 |
|
|
dbm |
3 |
|
Rata-rataMenerima kekuatan, setiap jalur |
|
-16.9 |
|
-4.9 |
dbm |
untuk 30 km |
|
|
|
|
|
|
|
Link Distanc |
|
Rata-rataMenerima kekuatan, setiap jalur |
|
-20.9 |
|
-4.9 |
dbm |
untuk 40kmlinkdistance |
|
Menerima kekuatan (OMA), setiap jalur |
|
|
|
-1.9 |
dbm |
|
|
Sensitivitas penerima (OMA), masing -masing Jalur |
Sen1 |
|
|
-14.65 |
dbm |
Untuk ber = 1x10-12 |
|
Sensitivitas penerima stres (OMA), masing -masing jalur |
|
|
|
-12.65 |
dbm |
Untuk ber = 1x10-12 |
|
Sensitivitas Penerima (OMA), masing -masing jalur |
Sen2 |
|
|
-18.65 |
dbm |
Untuk ber = 5x10-5 |
|
Sensitivitas penerima stres (OMA), masing -masing jalur |
|
|
|
-16.65 |
dbm |
Untuk ber = 5x10-5 |
|
Reflektansi penerima |
|
|
|
-26 |
db |
|
|
Perbedaan dalam menerima kekuatan antara apapunDuaJalur (rata -rata dan OMA) |
Prx, diff |
|
|
3.6 |
db |
|
|
Los Assert |
Losa |
|
-26 |
|
dbm |
|
|
Deassert los |
Losd |
|
-24 |
|
dbm |
|
|
Los Hysteresis |
Losh |
0,5 |
|
|
db |
|
|
Penerima listrik 3 dB cutoff atas Frekuensi, setiap jalur |
Fc |
|
|
31 |
GHz |
|
|
Kondisi sensitivitas penerima stresTes(Note4) |
|||||||
VertikalPenalti penutup mata, masing -masing jalur |
|
|
1.5 |
|
db |
|
|
Mata stres j2 jitter, masing -masing jalur |
|
|
0.3 |
|
Ui |
|
|
Mata stres J9 jitter, masing -masing jalur |
|
|
0.47 |
|
Ui |
|
Catatan:
1.Spesifikasi daya peluncuran rata -rata minimum didasarkan pada ER yang tidak melebihi 9.5dB dan pemancar OMA lebih tinggi dari 0.1dBm.
2.Bahkan jika TDP <0,75 dB, OMA min harus melebihi nilai minimum yang ditentukan di sini.
3.Memiliki level daya ini pada satu jalur. Penerima tidak harus beroperasi dengan benar pada daya input ini.
4.Penerima harus dapat mentolerir, tanpa kerusakan, paparan kontinu terhadap sinyal input optik yang dimodulasi, penalti mata vertikal penalti, mata jitter J2 yang ditekan, dan jitter mata J9 yang stres adalah kondisi pengujian untuk mengukur sensitivitas penerima yang stres. Mereka bukan karakteristik penerima.
Fungsi Diagnostik Digital
Karakteristik diagnostik digital berikut didefinisikan pada kondisi operasi normal kecuali sebaliknya
ditentukan.
Parameter |
Simbol |
Min |
Max |
Unit |
Catatan |
Monitor Suhu Kesalahan Absolut |
DMI_TEMP |
-3 |
+3 |
degc |
Kisaran suhu yang berlebihan |
Kesalahan absolut monitor tegangan pasokan |
DMI_VCC |
-0.1 |
0.1 |
V |
Over Full Operating Range |
Saluran RX Power Monitor Kesalahan Absolut |
DMI_RX_CH |
-2 |
2 |
db |
1 |
Saluran Bias Monitor Saat Ini |
DMI_IBIAS_CH |
-10 |
10 |
ma |
|
Saluran TX Power Monitor Kesalahan Absolut |
DMI_TX_CH |
-2 |
2 |
db |
1 |
Catatan:
Karena akurasi pengukuran serat mode tunggal yang berbeda, mungkin ada fluktuasi +/- 1dB tambahan, atau akurasi total +/- 3 dB.
Dimensi mekanis
Angka4. Outlin mekanise
ESD
Thistransceiver ditentukan sebagai ESD Threshold 1KV untuk pin SFI dan 2KV untuk semua pin input listrik lainnya, diuji per mil-STD-883, Metode 3015.4 /JESD22-A114-A (HBM).
Namun, normal Tindakan pencegahan ESD masih diperlukan selama penanganan modul ini. Transceiver iniSkeranjingandalam kemasan pelindung ESD. Itu harus dihapus dari kemasan dan hanya ditangani dalam ESD yang dilindungilingkungan.
Keselamatan laser
Ini adalah produk laser Class1 menurut EN60825-1: 2014. Produk ini sesuai dengan 21 CFR 1040.10 dan1040.11 Kecuali untuk penyimpangan sesuai dengan pemberitahuan laser No. 50, tertanggal (24 Juni 2007).
Perhatian: Penggunaan kontrol atau penyesuaian atau kinerja prosedur selain yang ditentukan di sini dapat mengakibatkan paparan radiasi berbahaya.
