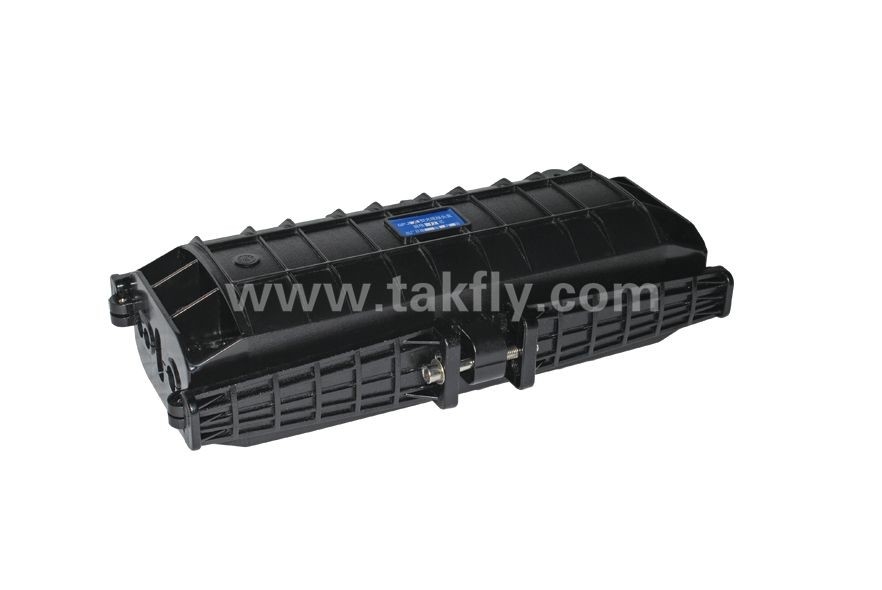

288 Core Dome Heat Shrinkable Seal Fiber Optic Splice Closure FOSC Dirancang untuk Kinerja dan Efisiensi Optimal
Detail produk:
| Tempat asal: | Shenzhen, Cina |
| Nama merek: | Takfly/OEM |
| Sertifikasi: | CE, ISO, RoHS, GS |
| Nomor model: | TK-SC-A11 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 PCS |
|---|---|
| Harga: | Can be negotiated |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, T/T, Western Union, PayPal |
| Menyediakan kemampuan: | 50000pcs/bulan |
|
Informasi Detail |
|||
| Suhu Kerja: | -40 ⁰C ~+85 ⁰C | Kelembaban relatif: | ≤ 85% (+30 ⁰C) |
|---|---|---|---|
| Tekanan atmosfir: | 70Kpa~106Kpa | Masukkan kerugian: | ≤ 0,2dB |
| Kerugian Pengembalian UPC: | ≥ 50dB | Kerugian Pengembalian APC: | ≥ 60dB |
| Masukkan dan Tarik Kehidupan: | > 1000 kali | ||
| Menyoroti: | DOME Fiber Optic Splice Closure,FOSC Fiber Optic Splice Closure,288 inti Fiber Optic Splice Closure |
||
Deskripsi Produk
1. Lingkup aplikasi
Panduan Pemasangan ini cocok untuk Penutupan Sambungan Serat Optik (Selanjutnya disingkat FOSC), sebagai panduan pemasangan yang benar.
Ruang lingkup aplikasinya adalah: udara, bawah tanah, pemasangan di dinding, pemasangan di dinding di saluran dan lubang tangan. Suhu sekitar berkisar antara -40 hingga +65℃.
2. Struktur dan konfigurasi dasar
2.1 Dimensi dan kapasitas
| Dimensi luar (PxLxT) |
410x200x120(mm) |
| Berat (tidak termasuk kotak luar) |
1900g-2100g |
| Jumlah port masuk/keluar |
6 port |
| Diameter kabel serat |
Φ8—Φ16(mm) |
| Kapasitas FOSC | Bunchy: 6—96(Inti), Pita: maks. 144 (Inti) |

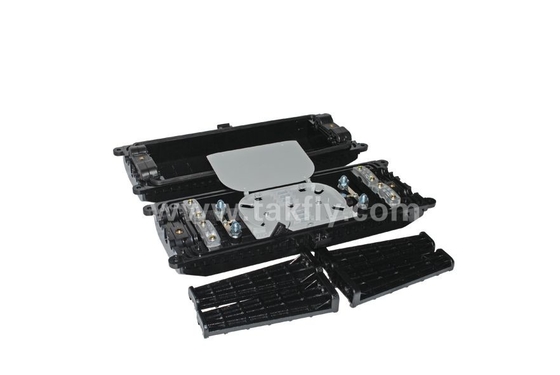

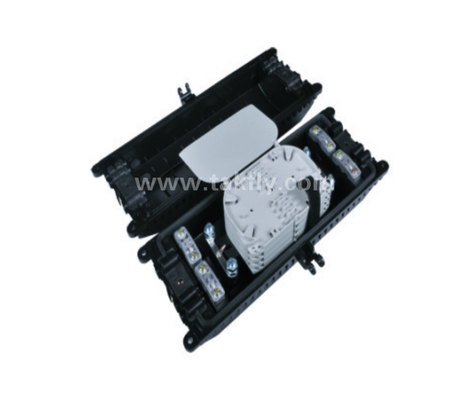

2.2 Komponen utama
| TIDAK. | Nama komponen | Kuantitas | Penggunaan | Perkataan | |
| 1 |
Perumahan |
1set | Melindungi sambungan kabel fiber secara keseluruhan |
Diameter dalam: 285x110 (mm) |
|
| 2 |
Masukkan piring |
2 pasang |
Memperbaiki perumahan |
175x56x30(mm) |
|
| 3 | Baki sambungan serat optik (FOST) |
Maks. 4 nampan (banyak) Maks. 4 nampan (pita) |
Memperbaiki selongsong pelindung yang dapat menyusut akibat panas dan menahan serat |
Cocok untuk: Banyak: 6,8,12,16,24 (inti) Pita: 3 (potongan) |
|
| 4 |
Dasar |
1set |
Memperbaiki kabel serat, inti yang diperkuat dan FOST |
||
| 5 | Pemasangan segel | 1 set | Menyegel antara penutup FOSC dan bagian bawah FOSC | ||
| 6 |
Steker pelabuhan |
6 buah |
Menyegel port yang kosong |
||
| 7 |
Perangkat turunan pembumian |
1 set |
Mendapatkan bagian logam dari kabel serat di FOSC untuk sambungan pembumian |
Konfigurasi sesuai kebutuhan |
|
2.3 Perlengkapan utama dan perkakas khusus
| TIDAK. | Nama dariaksesoris | Kuantitas | Penggunaan | Perkataan | |
| 1 |
Selongsong pelindung yang dapat menyusut karena panas |
Melindungi sambungan kabel fiber | Konfigurasi sesuai kapasitas |
||
| 2 |
Dasi nilon |
|
Memperbaiki serat dengan pelindungmantel |
Konfigurasi sesuai kapasitas |
|
| 3 |
Pita isolasi |
1 gulungan |
|||
| 4 |
Pita segel |
1 gulungan |
Pemasangandan penyegelan tunggal |
Konfigurasi sesuai spesifikasi | |
| 5 |
Kait gantung |
1 set | Memperbaiki dan menyegelmassakabel serat | ||
| 6 |
Kawat pembumian |
1 buah |
Kabel serat bercabang |
Untuk melewati sesuai kebutuhan sebenarnya |
|
| 7 |
Kain abrasif |
1 buah |
Melewati antar perangkat pembumian |
||
| 8 |
Kertas pelabelan |
1 buah |
Masukkan ke dalam FOSC sebelum disegel untuk mengeringkan udara |
||
| 9 |
Kunci pas khusus |
3 buah |
Memberi label pada serat |
||
| 10 |
Kertas ukur |
1 buah |
Mengencangkan mur inti yang diperkuat |
Untuk mengukur keliling dengan kertas ukur yang sesuai |
|
| 11 |
Tabung penyangga |
Untuk diputuskan oleh pelanggan |
Dipasang ke serat dan diperbaiki dengan FOST, mengelola buffer |
Konfigurasi sesuai kebutuhan | |
| 12 |
pengering |
1 tas |
Masukkan ke dalam FOSC sebelum disegel untuk mengeringkan udara. |
||
3. Alat yang diperlukan untuk instalasi
3.1 Bahan pelengkap (disediakan oleh operator)
| Nama bahan | Penggunaan |
| selotip | Pelabelan, perbaikan sementara |
| Etil alkohol | Pembersihan |
| Kain kasa | Pembersihan |
3.2 Peralatan khusus (disediakan oleh operator)
| Nama dariperalatan | Penggunaan |
|
Pemotong serat |
Memotong serat |
|
Pengupas serat |
Lepaskan lapisan pelindung kabel fiber |
|
Alat kombo |
Merakit FOSC |
3.3 Alat universal (disediakan oleh operator)
|
Nama alat |
Penggunaan dan spesifikasi |
|
Pita pita |
Mengukur kabel serat |
|
Pemotong pipa |
Memotong kabel serat |
|
Pemotong listrik |
Lepaskan lapisan pelindung kabel fiber |
|
Tang kombinasi |
Memotong inti yang diperkuat |
|
Obeng |
Obeng menyilang/Paralel |
|
Menggunting |
|
|
Penutup tahan air |
Tahan air, tahan debu |
|
Kunci pas logam |
Mengencangkan mur inti yang diperkuat |
3.4 Instrumen penyambungan dan pengujian (disediakan oleh operator)
| Nama instrumen | Penggunaan dan spesifikasi |
| Mesin Penyambungan Fusi | Penyambungan serat |
| OTDR | Pengujian penyambungan |
| Alat penyambungan sementara | Pengujian sementara |
Pemberitahuan: Alat dan instrumen pengujian yang disebutkan di atas harus disediakan oleh operator sendiri.
4. Diagram alur instalasi
5. Proses instalasi FOSC.
5.1 Langkah Satu - Buka penutupnya
5.1.1 Membersihkan lokasi dan menentukan tempat pemasangan FOSC kemudian menempatkan kabel fiber yang diperlukan.
5.1.2 Periksa apakah komponen utama dan aksesoris telah disiapkan dengan baik di dalam kemasan.
5.1.3 Buka penutupnya
- Lepaskan baut pemasangan pelat sisipan dengan kunci pas khusus. Masukkan baut pemasangan ke dalam lubang berulir sekrup di sebelah lubang pemasangan pelat sisipan dan dorong pelat sisipan keluar dengan kunci pas.
- Gunakan kunci pas khusus untuk melepas semua baut penempatan pada rumahan serta baut pemasangan (bisa juga memasang kait gantung sesuai kebutuhan pemasangan) di empat sudut, kemudian berhasil membuka penutupnya.
5.1.4 Lihat Gambar 1
Masalah penting:Jika kondisi cuaca kurang baik, maka harus didirikan tenda agar tahan air dan tahan debu.
5.2 Langkah Kedua -Tentukan panjang kabel fiber yang akan dipasang dan dikupas bagian dalamnya FOSC
5.2.1
- Kabel fiber dengan panjang 60mm: jarak dari fitting seal ke pressboard kabel fiber
- Kabel fiber dengan panjang 1950mm: digunakan untuk digulung dan disambung setelah pengupasan.
- Serat dengan lapisan pelindung sepanjang 350mm: jarak dari titik pemasangan kabel serat ke titik pemasangan FOST (baki sambungan serat optik).
- Serat dengan panjang 1600mm: setelah lapisan pelindung dilepas, serat tersebut harus dimasukkan ke dalam FOST setelah disambung dengan serat lainnya
5.2.2 Lihat Gambar 2
Masalah penting:
- Cadangan kabel fiber secukupnya untuk disambung.
- Panjang pengupasan juga dapat ditentukan oleh pelanggan sesuai dengan kebutuhan pemasangan.
5.3 Langkah Ketiga – Lepaskan lapisan pelindung kabel fiber dan fiber
5.3.1 Lepaskan lapisan pelindung kabel serat dari suhu. menemukan tanda dengan pemotong dan pengupas, lihat Gambar 2 untuk mengetahui panjang pengupasan. Panjang pengupasan juga dapat ditentukan sesuai dengan kebutuhan pemasangan
5.3.2 Lihat Gambar 3.
Masalah penting: Jika sulit untuk menarik seluruh lapisan pelindung kabel serat sekaligus, lepaskan bagian demi bagian untuk menghindari kerusakan serat.
5.4 Langkah Empat – Pisahkan inti serat dan persiapkan pekerjaan sebelum memasang kabel serat.
5.4.1 Gulung 2 lapis pita insulasi pada lapisan pelindung inti serat. Sementara itu, buang isiannya untuk memisahkan inti serat dan membersihkannya. Bentuk cincin dengan diameter sekitar 100mm dan tempelkan sementara pada serat dengan pita perekat.
5.4.2 FOSC ini dilengkapi dengan 6 port inlet/outlet. Port masuk/keluar dapat ditentukan berdasarkan jumlah dan diameter kabel fiber yang akan dipasang, kemudian jumlah colokan port yang sesuai harus dilepas.
5.4.3 FOSC ini cocok untuk masing-masing diameter kabel serat berikut:
Port A: cocok untuk kabel fiber dengan maks. diameter ф16mm
Port B: cocok untuk kabel fiber dengan maks. diameter ф13mm
5.4.4 Port masuk/keluar yang sesuai harus dipilih sesuai dengan kabel serat yang benar-benar dipasang. Apabila diameter kabel fiber lebih kecil dari diameter lubang inlet/outlet, maka sebaiknya digunakan seal tape untuk memperbesar diameter kabel fiber, yang kelilingnya dapat diukur dengan kertas ukur yang sesuai (ditandai dengan Lubang A, lubang B).
5.4.5 Penutup tabung masuk/keluar yang sesuai dapat dirobohkan sedikit dengan obeng dari dalam ke luar sesuai dengan jumlah dan diameter kabel serat yang diperlukan.
5.4.6 Cadangan inti yang diperkuat sepanjang 35 mm dan potong bagian yang tidak diperlukan.
5.4.7 Lihat Gambar 4.
Masalah Penting:
- Sebelum seal tape digunakan untuk memperbesar diameter kabel fiber, sebaiknya digores dan dibersihkan dengan kain abrasif dan etil alkohol.
- Potong inti yang diperkuat dengan tang potong khusus.
5.5
Langkah Lima - Perbaiki inti yang diperkuat dan kabel serat
5.5.1 Setelah menyelesaikan langkah-langkah di atas, kemudian lepaskan sumbat port, papan tekan dan mur pengencang dari inti yang diperkuat. Pastikan untuk memeriksa apakah kabel serat yang dilepas cocok dengan port pemasangan atau tidak. Jika tidak, penyesuaian harus dilakukan tepat waktu. Jika tidak maka akan mempengaruhi kualitas instalasi.
5.5.2 Kencangkan papan press kabel fiber. Jika diameter kabel fiber kecil, maka perbesar dengan pita isolasi.
5.5.3 Kencangkan mur inti yang diperkuat dengan kunci pas khusus (plastik) lalu kencangkan kembali dengan kunci pas logam (kunci pas logam harus disediakan oleh operator).
5.5.4 Lihat Gambar 5
Langkah Enam - Sambungkan serat
5.6.1 Ikuti panduan pengguna mesin penyambungan fusi untuk menyambung serat.
Masalah penting: memperhatikan lilitan dan lekukan serat.
5.7 Langkah Tujuh -Pasang selongsong pelindung panas menyusut dan serat rumah
5.7.1 Setelah penyambungan serat selesai, cincin serat pertama harus ditempatkan di sisi terjauh FOST, serat yang tersisa harus digulung, membentuk cincin dengan diameter tidak kurang dari 80mm. kemudian masukkan ke dalam FOST (Baki Sambungan Serat Optik) bersama dengan selongsong pelindung yang dapat menyusut panas. (Pertama-tama pasang selongsong pelindung yang dapat menyusut panas ke dalam slot, kemudian perbesar diameter cincin serat dengan benar.)
5.7.2 Lihat Gambar 6
Masalah penting: memperhatikan lilitan dan lekukan serat.
5.8 Langkah Kedelapan - Periksa secara menyeluruh
Untuk memastikan persyaratan teknis, petunjuk berikut harus diikuti:
5.8.1 Serat dalam FOST disambung dan dipasang secara teratur. Diameter serat yang melengkung memenuhi persyaratan teknis.
5.8.2 Pengencang bagian dalam dikencangkan.
5.8.3 Port inlet/outlet tanpa pemasangan kabel fiber harus ditutup dengan colokan port.
5.8.4 Kontrol jumlah pita segel dalam kisaran yang tepat.
5.8.5 Seal fitting dipasang dengan rapi dan lancar. Jika tidak, ratakan dengan selotip.
5.8.6 Segel penutup fitting segel
5.8.7 Lihat Gambar 7
5.9 Langkah Kesembilan – Rakit housing FOSC dan perbaiki FOSC
5.9.1 Pasang langsung penutup FOSC pada bagian bawah FOSC.
5.9.2 Masukkan baut lokasi FOSC dan kencangkan dengan kunci pas khusus.
5.9.3 Masukkan pelat sisipan ke dalam slot (satu pasang di setiap sisi, satu bagian dengan lubang dengan ulir sekrup di tengah, yang lainnya dengan lubang tanpa ulir sekrup di tengah). Kencangkan baut pelat sisipan dengan kunci pas khusus.
5.9.4 Jika FOSC digunakan untuk pemasangan di udara, letakkan kait penggantung di satu sisi penutup lalu kencangkan baut pemasangan di kedua sisi. Jika tidak, kencangkan masing-masing 4 baut pemasangan di empat sudut.
5.9.5 Lihat gambar 8
Masalah penting:
- membersihkan housing dan perhatikan urutan di atas.
5.10 Langkah Sepuluh - Perbaiki FOSC.
5.10.1 Kencangkan FOSC dan kencangkan bautnya secara berurutan sesuai gambar 9.
Masalah penting: Kencangkan kembali dalam lima menit
