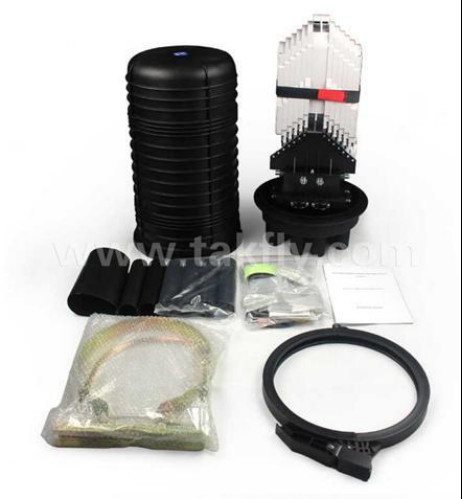

288 inti panas menyusut segel Kubah tipe Serat optik splice penutupan FOSC Dengan 1000 kali Masuk Dan Keluarkan Hidup

1. Lingkup aplikasi

Panduan Pemasangan ini sesuai untuk Penutupan Sambungan Serat Optik (Selanjutnya disingkat FOSC), sebagai panduan pemasangan yang benar.

Ruang lingkup aplikasinya adalah: pemasangan di udara, di bawah tanah, di dinding, dipasang di saluran, dan dipasang di lubang tangan. Suhu sekitar berkisar antara –40℃ hingga +65℃.

2. Struktur dan konfigurasi dasar

2.1 Dimensi dan kapasitas

2.2 Komponen utama

2.3 Perlengkapan utama dan perkakas khusus

3. Alat yang diperlukan untuk instalasi

3.1 Bahan pelengkap (disediakan oleh operator)

3.2 Peralatan khusus (disediakan oleh operator)

3.3 Alat universal (disediakan oleh operator)

3.4 Instrumen penyambungan dan pengujian (disediakan oleh operator)

Pemberitahuan: Alat dan instrumen pengujian yang disebutkan di atas harus disediakan oleh operator sendiri.

4. Diagram alur instalasi

5. Proses instalasi FOSC.

5.1 Langkah Satu - Buka penutupnya

5.1.1 Membersihkan lokasi dan menentukan tempat pemasangan FOSC kemudian menempatkan kabel fiber yang diperlukan.

5.1.2 Periksa apakah komponen utama dan aksesoris telah disiapkan dengan baik di dalam kemasan.

5.1.3 Buka penutupnya

• Lepas baut pemasangan ring dan tarik keluar sistem pengunci ring, lalu lanjutkan dengan melepas ring.
• Tarik penutup FOSC ke atas, pemasangan dapat dimulai. 5.1.4 Lihat Gambar 1

​Masalah penting:Jika kondisi cuaca kurang baik, maka harus didirikan tenda agar tahan air dan tahan debu.

5.2 Langkah Kedua -Tentukan panjang kabel fiber yang akan dipasang dan dikupas bagian dalamnya FOSC

5.2.1 Jika semua serat digunakan untuk penyambungan cabang, lihat Gambar 2(A) untuk panjang pengupasan.

5.2.2 Jika beberapa serat untuk lurus-tembus, sedangkan serat lainnya untuk penyambungan cabang, lihat Gambar 2(B) untuk panjang pengupasan.

5.2.3 Lihat Gambar 2.

Masalah penting:

• Cadangan kabel fiber secukupnya untuk disambung.
• Panjang pengupasan juga dapat ditentukan oleh pelanggan sesuai dengan kebutuhan pemasangan

5.3 Langkah Ketiga – Lepaskan lapisan pelindung kabel fiber dan fiber

5.3.1 Lepaskan lapisan pelindung kabel serat dari suhu. menemukan tanda dengan pemotong dan pengupas, lihat Gambar 2 untuk mengetahui panjang pengupasan. Panjang pengupasan juga dapat ditentukan sesuai dengan kebutuhan pemasangan

5.3.2 Lihat Gambar 3.

Masalah penting: Jika sulit untuk menarik seluruh lapisan pelindung kabel serat sekaligus, lepaskan bagian demi bagian untuk menghindari kerusakan serat.

5.4 Langkah Empat – Pisahkan inti serat dan persiapkan pekerjaan sebelum memasang kabel serat.

5.4.1 Gulung 2 lapis pita isolasi pada lapisan pelindung inti serat untuk perlindungan. Sementara itu, buang isiannya untuk memisahkan inti serat dan membersihkannya. Bentuk cincin dengan diameter sekitar 100mm dan tempelkan sementara pada serat dengan pita perekat.

5.4.2 Tergantung pada kabel serat yang dilucuti, tersedia dua casing berikut.

• Semua serat harus bercabang setelah disambung seluruhnya.
• Beberapa serat digunakan sebagai serat lurus setelah digulung, sedangkan serat lainnya digunakan untuk penyambungan cabang.

5.4.3 FOSC dilengkapi dengan 3 tabung masuk/keluar tunggal yang cocok untuk kabel serat tunggal dengan maks. diameter ф16mm dan 1 tabung masuk/keluar massal yang cocok untuk 1 buah kabel fiber dengan maks. diameter ф 25mm atau 2 buah kabel fiber dengan max. diameter ф 21mm atau kabel fiber multi-potongan dengan diameter pendek.

5.4.4 Tabung pemasukan/keluar massal diperlukan jika beberapa serat ditujukan untuk aliran lurus

5.4.5 Penutup tabung masuk/keluar yang sesuai dapat dirobohkan sedikit dengan obeng dari dalam ke luar sesuai dengan jumlah dan diameter kabel serat yang diperlukan.

5.4.6 Cadangan inti yang diperkuat dengan panjang 70 mm dan potong bagian yang tidak diperlukan.

5.4.7 Lihat Gambar 4 dan Gambar 5.

Masalah Penting:Tabung masuk/keluar harus dipilih secara akurat untuk memudahkan penyambungan dan penyegelan.

5.5 Perbaiki inti yang diperkuat, dan pirokondensasi, perbaiki dan segel kabel serat.

5.5.1 Masukkan kabel fiber ke dalam tabung pemasangan yang dapat menyusutkan panas, selanjutnya masukkan kabel tersebut ke dalam tabung masuk/keluar di bagian bawah FOSC.

5.5.2 Lepaskan mur pengencang dari inti yang diperkuat dengan kunci pas khusus (yang terbuat dari plastik), yang kemudian dimasukkan ke dalam slot pemasangan dan kencangkan. Kemudian kencangkan kembali dengan kunci pas logam (kunci pas logam disediakan oleh operator).

5.5.3 Pasang selongsong pemasangan yang dapat menyusut dengan panas ke kabel serat sampai ke akarnya dengan tangan.

5.5.4 Silakan lihat Gambar 5 untuk memasang klip percabangan.

5.5.5 Panaskan selongsong pemasangan yang dapat menyusutkan panas dengan penyemprot api untuk membuatnya menempel pada tabung masuk/keluar dan kabel serat untuk mencapai penyegelan yang sempurna.

5.5.6 Lihat Gambar 5

masalah penting:

• Mur pengikat dari inti yang diperkuat harus dikencangkan.
• Saat dipanaskan, tabung pengikat yang dapat menyusut panas harus menyusut secara merata, dan tidak boleh ada gelembung, pori-pori, dan cacat lainnya di dalam tabung.

5.6 Langkah Enam - Sambungkan serat

5.6.1 Ikuti panduan pengguna mesin penyambungan fusi untuk menyambung serat.

Masalah penting: memperhatikan lilitan dan lekukan serat

5.7 Langkah Tujuh -Pasang selongsong pelindung panas menyusut dan serat rumah.

5.7.1 Setelah penyambungan serat selesai, cincin serat pertama harus ditempatkan di sisi terjauh FOST, serat optik yang tersisa harus digulung, membentuk cincin dengan diameter tidak kurang dari 80mm. lalu masukkan ke dalam FOST (Fiber Optic Splice Tray) bersama dengan selongsong pelindung yang dapat menyusut akibat panas. (Pertama, pasang selongsong pelindung yang dapat menyusutkan panas ke dalam slot, lalu perbesar diameter cincin serat dengan benar.)

5.7.2 lihat Gambar 6

Masalah penting: memperhatikan lilitan dan lekukan serat.

5.8 Langkah Kedelapan - Periksa secara menyeluruh

Untuk memastikan persyaratan teknis, petunjuk berikut harus diikuti:

5.8.1 Serat dengan lapisan pelindung diikat dengan pengikat nilon di pintu masuk FOST.

5.8.2 Grommet harus ditekan dari dalam ke luar untuk memasang FOST dengan benar.

5.8.3 Serat lurus dan tertahan dengan lapisan pelindung harus digulung ke baki penahan serat.

5.8.4 Periksa apakah pengencang internal dan mur pengencang inti bertulang telah dikencangkan dengan baik.

5.8.5 Periksa apakah seal fitting terpasang dengan rapi dan lancar.

5.8.6 Periksa apakah selongsong pemasangan yang dapat menyusut panas dapat diandalkan dan tersegel sepenuhnya.

5.8.7 Lihat Gambar 7.

Masalah penting:Jika ada permasalahan yang terjadi, maka permasalahan tersebut harus segera diselesaikan.

5.9 Langkah Kesembilan – Rakit housing FOSC dan perbaiki FOSC

5.9.1 Masukkan bahan pengering ke dalam FOSC.

5.9.2 Pasang langsung penutup FOSC pada alasnya.

5.9.3 Pasang simpai plastik di antara penutup dan alas FOSC, kencangkan sistem pengunci simpai, yang kemudian diikat dengan baut pemasangan simpai.

5.9.4 Instalasi FOSC

1. Aplikasi udara: pasang lingkaran logam dan jendela di atas pintu ke tiang. Silakan lihat Gambar 8
2. Aplikasi pemasangan di dinding: pasang braket di dinding dengan baut. (lingkaran logam tidak diperlukan.)
3. Aplikasi bawah tanah: lingkaran logam tidak diperlukan.

5.9.5 Lihat gambar 8

Masalah penting:

• Perhatikan saat memasang lingkaran plastik.
• Spesifikasi baut untuk memasang braket adalah M8.
