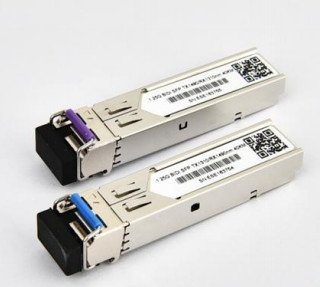

Transceiver Dua Arah SFP 1,25Gbps, Jangkauan 40KM Tx1310nm/Rx1490nm

1. Terhubung langsung ke pin input data TX. AC digabungkan setelahnya
2. Atau sirkuit terbuka.
3. Ke dalam terminasi diferensial 100 ohm.
4. 20 – 80%
5. Hilangnya Sinyal adalah LVTTL. Logika 0 menunjukkan operasi normal; logika 1 menunjukkan tidak ada sinyal yang terdeteksi.
6. Sensitivitas penerima sesuai dengan modulasi sinusoidal catu daya 20 Hz hingga 1,5 MHz hingga nilai tertentu yang diterapkan melalui jaringan penyaringan catu daya yang direkomendasikan.

Listrik Masukan / Keluaran Karakteristik

Catatan:

1. TD+/- adalah AC internal yang digabungkan dengan terminasi diferensial 100Ω di dalam modul.

2. Kesalahan Tx dan Rx LOS adalah keluaran kolektor terbuka, yang harus ditarik dengan resistor 4,7k hingga 10kΩ pada papan host. Tarik tegangan antara 2.0V dan Vcc+0.3V.

3. Output RD+/- digabungkan secara internal dengan AC, dan harus diakhiri dengan 100Ω (diferensial) pada pengguna SERDES

Catatan:

1. Jika tinggi, keluaran ini menunjukkan adanya kesalahan laser. Rendah menunjukkan pengoperasian normal. Dan harus ditarik dengan resistor 4.7 – 10KΩ pada papan host.
2. TX menonaktifkan adalah input yang digunakan untuk mematikan output optik pemancar. Itu ditarik ke dalam modul dengan resistor 4.7 – 10KΩ. Negara bagiannya adalah:

Rendah (0 – 0.8V): Pemancar hidup (>0.8, <2.0V): Tidak ditentukan

Tinggi (2.0V~Vcc+0.3V): Pemancar Dinonaktifkan Terbuka: Pemancar Dinonaktifkan

Mod-Def 0,1,2. Ini adalah pin definisi modul. Mereka harus ditarik dengan resistor 4.7K – 10KΩ pada papan host. Tegangan pull-up harus VccT atau VccR.

Mod-Def 0 telah di-ground oleh modul untuk menunjukkan bahwa modul tersebut ada. Mod-Def 1 adalah garis jam dari antarmuka serial dua kawat untuk ID serial

Mod-Def 2 adalah jalur data antarmuka serial dua kawat untuk ID serial

Ketika tinggi, keluaran ini menunjukkan hilangnya sinyal (LOS). Rendah menunjukkan pengoperasian normal.

RD+/-: Ini adalah output penerima diferensial. Mereka adalah saluran diferensial 100Ω berpasangan AC yang harus diakhiri dengan 100Ω (diferensial) di SERDES pengguna. Kopling AC dilakukan di dalam modul dan karenanya tidak diperlukan pada papan host.

TD+/-: Ini adalah input pemancar diferensial. Mereka adalah saluran diferensial berpasangan AC dengan terminasi diferensial 100Ω di dalam modul. Kopling AC dilakukan di dalam modul dan karenanya tidak diperlukan pada papan host.

Digital Diagnostik Fungsi

Transceiver TAKFLY TK-B3424-3LCD40 mendukung protokol komunikasi serial 2 kabel sebagaimana didefinisikan dalam SFP MSA. Ini sangat erat kaitannya dengan E2PROM yang didefinisikan dalam standar GBIC, dengan spesifikasi kelistrikan yang sama.

ID serial SFP standar menyediakan akses ke informasi identifikasi yang menjelaskan kemampuan transceiver, antarmuka standar, pabrikan, dan informasi lainnya.

Selain itu, transceiver TAKFLY SFP menyediakan antarmuka pemantauan diagnostik digital unik yang ditingkatkan, yang memungkinkan akses real-time ke parameter pengoperasian perangkat seperti suhu transceiver, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima, dan tegangan suplai transceiver. Hal ini juga mendefinisikan sistem alarm dan tanda peringatan yang canggih, yang memperingatkan pengguna akhir ketika parameter operasi tertentu berada di luar kisaran normal yang ditetapkan pabrik.

SFP MSA mendefinisikan peta memori 256-byte di E2PROM yang dapat diakses melalui antarmuka serial 2-kabel pada alamat 8bit 1010000X (A0h). Antarmuka pemantauan diagnostik digital menggunakan alamat 8 bit 1010001X (A2h), sehingga peta memori ID serial yang awalnya ditentukan tetap tidak berubah. Antarmukanya identik, dan karenanya sepenuhnya kompatibel dengan Spesifikasi GBIC dan Perjanjian Multi Sumber SFP.

Informasi pengoperasian dan diagnostik dipantau dan dilaporkan oleh Digital Diagnostics Transceiver Controller (DDTC) di dalam transceiver, yang diakses melalui antarmuka serial 2 kabel. Ketika protokol serial diaktifkan, sinyal jam serial (SCL, Mod Def 1) dihasilkan oleh host. Tepi positif memasukkan data ke dalam transceiver SFP ke dalam segmen E2PROM yang tidak dilindungi penulisan. Data jam tepi negatif dari transceiver SFP. Sinyal data serial (SDA, Mod Def 2) bersifat dua arah untuk transfer data serial. Tuan rumah menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial. Memori disusun sebagai rangkaian kata data 8-bit yang dapat ditangani secara individual atau berurutan. Diagnostik digital untuk TK-B3424-3LCD40 dikalibrasi secara internal secara default.

Khas Antarmuka Sirkuit

Kemasan Ukuran

Peraturan Kepatuhan
