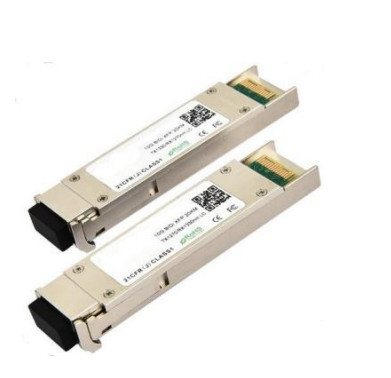

10Gbps Bi-Directional XFP Transceiver 20KM Jangkauan Tx1270/Rx1330nm Tx1330/Rx1270nm
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TK-Bxx92-3LCD20 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Perbandingan: | 50/50 | Panjang Gelombang Tengah: | 1450nm |
|---|---|---|---|
| Kerugian penyisipan: | ≤0.3dB | Berat paket: | 10g |
| Jenis Paket: | Serat Telanjang, Tabung Longgar 900um, Kabel 2mm | Panjang gelombang: | 1310nm |
| Penyelarasan sumbu: | Sumbu lambat atau Sumbu cepat | Kisaran panjang gelombang: | 1310nm, 1550nm |
| Aplikasi: | Sistem Komunikasi Optik | Rasio pemisah: | 98/2 |
| Suhu penyimpanan: | -40~+85℃ | Nomor pelabuhan: | 1X2 |
| Panjang Serat: | 1m | serat: | PM Corning serat 980nm |
| Kapasitas Penanganan Daya: | Kekuatan tinggi | ||
| Menyoroti: | Bi-Directional XFP Transceiver,20KM XFP Transceiver,10Gbps XFP Transceiver |
||
Deskripsi Produk
- TAKFLY XFP-TKBxx92-3LCD20 sesuai dengan IEEE803.3ae 10Gbase-Bx. dan jarak transmisi hingga 20KM pada SMF.
- Modul transceiver terdiri dari pemancar dengan pemancar laser DFB 1270/ 1330nm,sebuah preamplifier detektor 1330/ 1270nm terintegrasi (IDP) yang dipasang di header optik dan IC postamplifier yang membatasi. Transmitter and receiver are separate within a wide temperature range of 0℃ to+70℃ and offers optimum heat dissipation and excellent electromagnetic shielding thus enabling high port densities for 10GbE systems.
Aku tidak tahu.
Fitur
- Mendukung kecepatan bit 9,95Gb/s hingga 10,5Gb/s
- Aku tidak tahu.XFP yang bisa dicolok panas
-
Panjang tautan maksimum 20KM dengan SMF
-
1270/ 1330nm DFB Laser Transmitter dan 1330/ 1270nm Receiver
-
Paket XFP MSA dengan konektor LC
-
Tidak diperlukan jam referensi
-
Dukungan Loop Back.
-
+3.3V, +1.8V catu daya
-
Penghambatan daya < 2W
-
Kompatibel dengan RoHS
-
Fungsi diagnostik digital bawaan
-
Kisaran suhu 0°C sampai 70°C
Aplikasi
- 10GBASE-LR pada 10,3125Gbps
- 10GBASE-LW pada 9,953Gbps
- 10GBASE-BX 10G Etherne
Rating Maksimal mutlak
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Suhu penyimpanan | T | - 40 | - | 85 | oC | |
| Kelembaban Lingkungan Penyimpanan | HA | 5 | - | 95 | % | |
| Kelembaban Operasi Relatif | RH | - | - | 85 | % | |
| Tegangan Pasokan Daya | VCC | - 0.3 | - | 4 | V | |
| Tegangan Masuk Sinyal | VCC | Vcc-0.3 | - | Vcc + 0.3 | V |
Kondisi operasi yang direkomendasikan
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Suhu Operasi Lingkungan | TA | 0 | - | 70 | oC | Tanpa aliran udara |
| Tegangan Pasokan Daya | VCC | 3.14 | 3.3 | 3.47 | V | |
| Arus Pasokan Listrik | ICC | - | - | 450 | mA | |
| Tingkat Data | BR | 10.3125 | Gbit/s | |||
| Jarak Transmisi | TD | 2 | - | 20 | km | Catatan (1) |
| Serat terpasang | Serat mode tunggal | ITU-T G.652 | ||||
Spesifikasi pemancar
| Parameter | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan |
| Rata-rata Daya Peluncuran | Kantor | -2 | - | 2 | dBm | |
| Rata-rata Daya Diluncurkan ((Laser Off) | PUT-OF F |
- |
- |
- 30 | dBm | Catatan (1) |
| Amplitudo Modulasi Optik | OMA | -3 | - | - | dBm | Catatan (1) |
| Jangkauan Gelombang Pusat | λC | 1270/1330 | nm | |||
| Rasio penekanan mode samping | SMSR | 30 | - | - | dB | |
| Bandwidth Spektrum ((-20dB) | σ | - | - | 1 | nm | |
| Rasio Kepunahan | Urgensi | 3.5 | 6 | - | dB | Catatan (2) |
| Masker mata output | Memenuhi FC_PI_4 REV 7.0 | Catatan (2) | ||||
1) Daya optik diluncurkan ke SMF
2) Diukur dengan pola uji RPBS 2^31-1 @10.3125Gbs
Spesifikasi Penerima
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Panjang gelombang optik masukan | λIN | 1330/1270 | nm | |||
| Sensitivitas penerima rata-rata | PIN | - | - | - 14.4 | dBm | Catatan (1) |
| Kekuatan saturasi masukan (terlalu banyak beban) | PSAT | 0.5 | - | - | dBm | Catatan (1) |
| Pernyataan LOS | PA | - 30 | - | - | dBm | |
| Keterlambatan Pendaftaran | PD | - | - | - 15 | dBm | |
| LOS -Hysteresis | PHys | 0.5 | - | 4 | dB |
1) Diukur dengan pola uji RPBS 2^31-1 @10.3125Gbs BER=<10^-12 ER=6DB
Karakteristik antarmuka listrik
| Parameter | Simbol | Min. | Jenis. | Maksimal. | Satuan | Catatan |
| Total arus catu daya | Icc | - | - | 350 | mA | |
| Transmitter | ||||||
| Tegangan input data diferensial | VDT | 120 | - | 820 | mVp-p | |
| Impedansi input garis diferensial | RIN | 85 | 100 | 115 | Ohm | |
| Kesalahan pemancar output tinggi | VFaultH | 2.4 | - | Vcc | V | |
| Kesalahan pemancar output rendah | VFaultL | - 0.3 | - | 0.8 | V | |
| Menonaktifkan Transmitter Tegangan- Tinggi | VDisH | 2 | - | Vcc + 0.3 | V | |
| Menonaktifkan Transmitter Tegangan rendah | VDisL | - 0.3 | - | 0.8 | V | |
| Penerima | ||||||
| Tegangan output data diferensial | VDR | 300 | - | 850 | mVp-p | |
| Impedansi output garis diferensial | Perjalanan | 80 | 100 | 120 | Ohm | |
| Penerima LOS Tarik Resistor | RLOS | 4.7 | - | 10 | KOhm | |
| Waktu Peningkatan / Penurunan Data Output | tr/tf | 20 | - | - | ps | |
| LOS output tegangan tinggi | VLOSH | 2 | - | Vcc | V | |
| LOS Output Voltage-Low | VLOSL | - 0.3 | - | 0.4 | V | |
Pin Deskripsi
|
Pin |
Logika |
Simbol |
Nama/Deskripsi |
Catatan |
| 1 | GND | Modul Tanah | 1 | |
| 2 | VEE5 | Opsional 5.2 Pasokan listrik Tidak diperlukan | ||
| 3 | LVTTL-I | Mod-Desel | Modul De-select; Ketika dipegang rendah memungkinkan modul untuk menanggapi perintah antarmuka serial 2-kawat | |
| 4 | LVTTL-O | Mencegah | Interrupt (bar); Menunjukkan adanya kondisi penting yang dapat dibaca melalui antarmuka serial 2-kawat | 2 |
| 5 | LVTTL-I | TX_DIS | Transmitter Disable; Sumber laser Transmitter dimatikan | |
| 6 | VCC5 | +5 Pasokan Daya | ||
| 7 | GND | Modul Tanah | 1 | |
| 8 | VCC3 | +3.3V Power Supply | ||
| 9 | VCC3 | +3.3V Power Supply | ||
| 10 | LVTTL-I | SCL | Jam antarmuka seri 2 kabel | 2 |
| 11 | LVTTLI/O | SDA | Serial 2-kabel antarmuka data line | 2 |
| 12 | LVTTL-O | Mod_Abs |
Modul Hilang; Menunjukkan modul tidak ada. modul. |
2 |
| 13 | LVTTL-O | Mod_NR |
Modul Not Ready; XGIGA mendefinisikannya sebagai OR logis antara RX_LOS dan kehilangan kunci di TX/RX. |
2 |
| 14 | LVTTL-O | RX_LOS | Indikator Rugi Sinyal Penerima | 2 |
| 15 | GND | Modul Tanah | 1 | |
| 16 | GND | Modul Tanah | 1 | |
| 17 | CML-O | RD- | Penerima output data terbalik | |
| 18 | CML-O | RD+ | Penerima output data yang tidak terbalik | |
| 19 | GND | Modul Tanah | 1 | |
| 20 | VCC2 | +1.8V Power Supply ️ Tidak diperlukan | ||
|
21 |
LVTTL-I |
P_Down/RST |
Power Down; Ketika tinggi, menempatkan modul dalam daya rendah modus siaga dan pada tepi jatuh dari P_Down memulai Modul reset |
|
| Reset; tepi jatuh memulai reset lengkap modul termasuk antarmuka serial 2-kawat, setara dengan siklus daya. | ||||
| 22 | VCC2 | +1.8V Power Supply ️ Tidak diperlukan | ||
| 23 | GND | Modul Tanah | 1 | |
| 24 | PECL-I | Referensi: | Jam referensi input non-terbalik, AC terpasang pada host board ️ Tidak diperlukan | 3 |
| 25 | PECL-I | Referensi: | Referensi Jam input terbalik, AC dihubungkan pada host board Tidak diperlukan | 3 |
| 26 | GND | Modul Tanah | 1 | |
| 27 | GND | Modul Tanah | 1 | |
| 28 | CML-I | TD- | Masukan data terbalik pemancar | |
| 29 | CML-I | TD+ | Input data pemancar yang tidak terbalik | |
| 30 | GND | Modul Tanah | 1 |
Catatan:
1) Tanah sirkuit modul terisolasi dari tanah sasis modul di dalam modul.
2) Kolektor terbuka; harus ditarik dengan 4,7k 10kohms pada papan induk ke tegangan antara 3,15V dan 3,6V.
3) Masukan Referensi Jam tidak diperlukan oleh XFP-10GER. Jika ada, itu akan diabaikan.
Blok yang direkomendasikan Sirkuit
Rangka kerja Dimensi
Kepatuhan Peraturan
| Fitur | Referensi | Kinerja |
| Pengeluaran elektrostatik (ESD) | IEC/EN 61000-4-2 | Kompatibel dengan standar |
| Interferensi elektromagnetik (EMI) |
FCC Bagian 15 Kelas B EN 55022 Kelas B (CISPR 22A) |
Kompatibel dengan standar |
| Keamanan Mata Laser | FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1, 2 | Produk laser kelas 1 |
| Pengakuan komponen | IEC/EN 60950, UL | Kompatibel dengan standar |
| ROHS | 2002/95/EG | Kompatibel dengan standar |
| EMC | EN61000-3 | Kompatibel dengan standar |
Fungsi Diagnostik Digital
Transceiver TAKFLY TK-B3524-3LCD2 mendukung protokol komunikasi serial 2-kabel seperti yang didefinisikan dalam SFP MSA. Hal ini sangat terkait erat dengan E2PROM yang didefinisikan dalam standar GBIC,dengan spesifikasi listrik yang sama.
Aku tidak tahu.
ID serial SFP standar memberikan akses ke informasi identifikasi yang menggambarkan kemampuan transceiver, antarmuka standar, produsen, dan informasi lainnya.
Selain itu, transceiver TAKFLY SFP menyediakan antarmuka pemantauan diagnostik digital yang ditingkatkan yang unik, yang memungkinkan akses real-time ke parameter operasi perangkat seperti suhu transceiver,arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima dan tegangan pasokan transceiver.yang memperingatkan pengguna akhir ketika parameter operasi tertentu berada di luar kisaran normal yang ditetapkan pabrik.
Aku tidak tahu.
SFP MSA mendefinisikan peta memori 256 byte di E2PROM yang dapat diakses melalui antarmuka serial 2-kabel di alamat 8bit 1010000X (A0h).Antarmuka pemantauan diagnostik digital menggunakan alamat 8 bit 1010001X (A2h), sehingga peta memori ID serial yang awalnya didefinisikan tetap tidak berubah.dan dengan demikian sepenuhnya kompatibel dengan spesifikasi GBIC dan SFP Multi Source Agreement.
Informasi operasi dan diagnostik dipantau dan dilaporkan oleh Digital Diagnostics Transceiver Controller (DDTC) di dalam transceiver, yang diakses melalui antarmuka serial 2-kabel.Ketika protokol serial diaktifkan, sinyal jam serial (SCL, Mod Def 1) dihasilkan oleh host. Jam tepi positif data ke transceiver SFP ke segmen E2PROM yang tidak terlindungi dari tulisan.Data jam tepi negatif dari SFP transceiverSerial data sinyal (SDA, Mod Def 2) adalah bidirectional untuk transfer data serial.
Aku tidak tahu.
Host menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.Memori diatur sebagai serangkaian kata data 8-bit yang dapat ditangani secara individual atau berurutan.Diagnosis digital untuk TK-B3524-3LCD2 internal dikalibrasi secara default.
