100Gb/s QSFP28 Ke 4x SFP28 Breakout Kabel Optik Aktif Kabel AOC Transfer Data Cepat
Detail produk:
| Place of Origin: | Guangdong, SHENZHEN |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | QSFP28-4SFP28-xxx |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Packaging Details: | spone + box + carton |
| Delivery Time: | 3-7 working days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Menyoroti: | Kabel AOC 100Gb/s QSFP28 hingga 4x SFP28,4x SFP28 Breakout Active Optical Cable,Kabel AOC 100Gb/s QSFP28 |
||
|---|---|---|---|
Deskripsi Produk

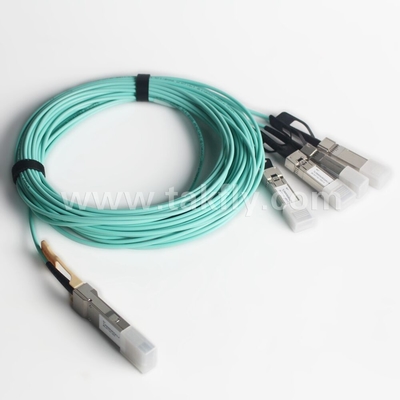

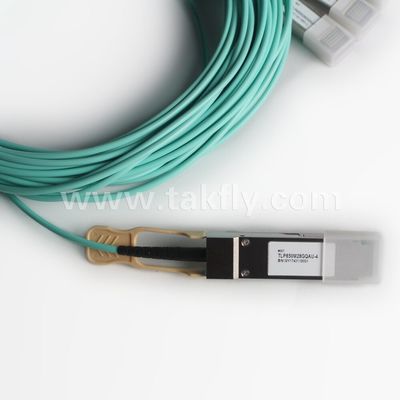

- Produk ini adalah kabel optik aktif paralel (AOC) kecepatan data tinggi, untuk mengatasi keterbatasan bandwidth kabel tembaga tradisional.AOC diakhiri dengan modul QSFP28 di satu ujung dan empat modul SFP28 di ujung lainnyaDengan terminal QSFP28, ia menawarkan 4 saluran transmisi data independen dan 4 saluran penerimaan data melalui serat pita multimode, masing-masing mampu operasi 25Gb / s.

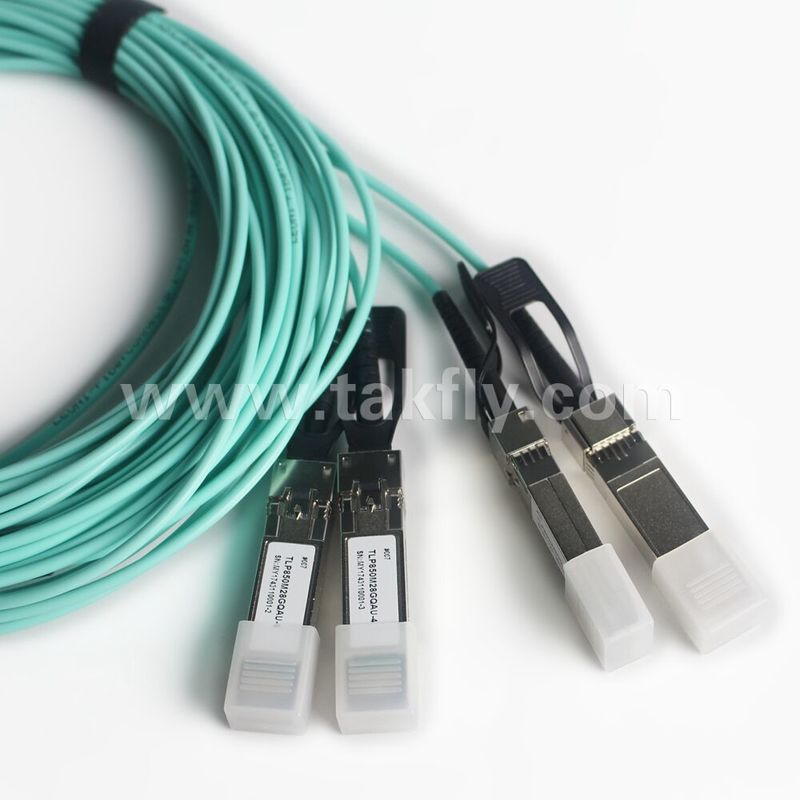

- Ribbon serat kemudian mengembang ke empat kabel serat, yang masing-masing diakhiri dengan modul SFP28.kecepatan data agregat 100Gb/s selama transmisi hingga 100m dapat dicapai dengan produk ini, untuk mendukung pertukaran data komputasi yang sangat cepat.
- Produk ini dirancang dengan faktor bentuk, koneksi optik/listrik sesuai dengan QSFP28 dan SFP28 Multi-Source Agreements (MSA).Ini telah dirancang untuk memenuhi kondisi operasi eksternal yang paling keras termasuk suhu, kelembaban dan gangguan EMI.
- The QSFP28 module converts the parallel electrical input signals into parallel optical signals by a driven Vertical Cavity Surface Emitting Laser (VCSEL) array inside the QSFP28 module on its transmitter sideSinyal optik pertama-tama menyebar melalui 4 jalur transmisi data optik di serat pita multimode dan kemudian melalui 4 kabel serat dual-core yang terpisah.Mereka kemudian ditangkap oleh dioda foto di dalam penerima dari 4 modul SFP28 di ujung lainSinyal optik dikonversi menjadi sinyal listrik, yang dikeluarkan oleh penerima dari 4 modul SFP28 secara individual.
-
Dalam arah terbalik, masing-masing dari 4 modul SFP28 mengubah sinyal input listrik menjadi sinyal optik oleh VCSEL yang digerakkan di dalam modul di sisi pemancarnya.4 sinyal optik menyebar pertama melalui jalur transmisi lain dari 4 kabel serat dual-core terpisah dan kemudian melalui mereka di serat pita multimode. Mereka ditangkap oleh array dioda foto di dalam QSFP28 di sisi penerima. Sinyal optik dikonversi menjadi sinyal listrik paralel dan output. Akibatnya,terminal QSFP28 kabel memiliki 8 port, 4 untuk transmisi data dan 4 untuk penerimaan data, untuk menyediakan total laju pertukaran data 100Gb / s sementara masing-masing dari 4 terminal SFP28 di ujung lain memiliki 2 port,1 untuk transmisi data dan 1 untuk penerimaan, untuk menyediakan laju pertukaran data 25Gb/s.
- Satu catu daya +3.3V diperlukan untuk menyalakan produk ini.Sesuai dengan spesifikasi MSA modul ini menawarkan 7 pin kontrol hardware kecepatan rendah (termasuk antarmuka serial 2-kawat): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL dan IntL.
- Module Select (ModSelL) adalah pin input. Ketika dipegang rendah oleh host, produk ini merespons perintah komunikasi serial 2-kabel.ModSelL memungkinkan penggunaan produk ini pada bus antarmuka 2-kabel tunggal.
-
Serial Clock (SCL) dan Serial Data (SDA) diperlukan untuk antarmuka komunikasi bus serial 2-kabel dan memungkinkan host untuk mengakses peta memori QSFP28.
-
Pin ResetL memungkinkan reset lengkap, mengembalikan pengaturan ke keadaan default mereka, ketika tingkat rendah pada pin ResetL dipegang lebih lama dari panjang pulsa minimum.Selama pelaksanaan reset host harus mengabaikan semua bit status sampai menunjukkan penyelesaian reset interrupt. Produk ini menunjukkan ini dengan posting IntL (Interrupt) sinyal dengan Data_Not_Ready bit negated di peta memori.Perhatikan bahwa pada power up (termasuk pemasangan panas) modul harus posting ini penyelesaian reset interrupt tanpa memerlukan reset.
-
Pin Low Power Mode (LPMode) digunakan untuk mengatur konsumsi daya maksimum untuk produk untuk melindungi host yang tidak mampu mendinginkan modul daya yang lebih tinggi,Jika modul tersebut dimasukkan secara tidak sengaja.
-
Module Present (ModPrsL) adalah sinyal lokal ke papan host yang, dalam tidak adanya produk, biasanya ditarik ke host Vcc. Ketika produk dimasukkan ke konektor,itu menyelesaikan jalur ke tanah melalui resistor pada papan host dan menegaskan sinyal. ModPrsL kemudian menunjukkan bahwa itu hadir dengan mengatur ModPrsL ke keadaan "Low".
-
Interrupt (IntL) adalah pin output. ?? Low?? menunjukkan kemungkinan kesalahan operasi atau status kritis untuk sistem host.Host mengidentifikasi sumber gangguan menggunakan antarmuka serial 2-kabel. Pin IntL adalah output kolektor terbuka dan harus ditarik ke tegangan Host Vcc pada papan Host.
- Antarmuka listrik modul SFP28 sesuai dengan spesifikasi listrik SFI. Impedansi input pemancar dan output penerima adalah diferensial 100 Ohm..Modul ini menyediakan terminasi diferensial dan mengurangi konversi mode diferensial ke mode umum untuk terminasi sinyal berkualitas dan EMI rendah.SFI biasanya beroperasi lebih dari 200 mm bahan FR4 yang ditingkatkan atau hingga sekitar 150 mm FR4 standar dengan satu konektor.
-
Transmitter mengkonversi 25Gbit/s serial PECL atau CML data listrik ke serial data optik.Logika atau tidak ada koneksi pada pin ini akan menonaktifkan laser dari mengirimkan. Logika 0 pada pin ini memberikan operasi normal.Transmitter memiliki loop kontrol daya otomatis internal (APC) untuk memastikan output daya optik konstan di atas variasi tegangan pasokan dan suhuTX_Fault adalah kontak output modul yang ketika tinggi,menunjukkan bahwa pemancar modul telah mendeteksi kondisi kesalahan yang terkait dengan operasi atau keamanan laser. Kontak output TX_Fault adalah saluran pembuangan / kolektor terbuka dan harus ditarik ke Vcc_Host di host dengan resistor dalam kisaran 4,7-10 kΩ. TX_Disable adalah kontak input modul.Ketika TX_Disable ditekan tinggi atau dibiarkan terbuka, output pemancar modul SFP28 harus dimatikan. Kontak ini harus ditarik ke VccT dengan resistor 4,7 kΩ hingga 10 kΩ
-
Penerima mengubah data optik serial 25Gbit / s menjadi data listrik PECL / CML serial.Rx_LOS ketika tinggi menunjukkan tingkat sinyal optik di bawah yang ditentukan dalam standar yang relevan. Kontak Rx_LOS adalah output pembuangan/kolektor terbuka dan harus ditarik ke Vcc_Host di host dengan resistor dalam kisaran 4,7-10 kΩ, atau dengan penghentian aktif.Penyaringan catu daya dianjurkan untuk pemancar dan penerima. Sinyal Rx_LOS dimaksudkan sebagai indikasi awal untuk sistem di mana SFP28 dipasang bahwa kekuatan sinyal yang diterima berada di bawah kisaran yang ditentukan.Indikasi semacam itu biasanya menunjukkan kabel yang tidak dipasang, kabel yang rusak, atau cacat, gagal atau pemancar mati di ujung kabel.
- Modul SFP28 dapat dicolok panas. Hot pluggable mengacu pada plugging atau unplugging modul sementara papan host dihidupkan. Konektor host SFP28 adalah 0.8 mm pitch 20 posisi sudut kanan konektor yang ditingkatkan yang ditentukan oleh SFF-8083, atau konektor ditumpuk dengan setara dengan kinerja listrik yang setara.daya, diikuti oleh sinyal.
|
Parameter
|
Simbol
|
Min
|
Maksimal
|
Satuan
|
Catatan
|
|
Suhu penyimpanan
|
TS
|
- 40
|
85
|
DegC
|
|
|
Suhu ruang operasi
|
TOP
|
0
|
70 |
DegC
|
|
|
Tegangan Pasokan Daya
|
VCC
|
- 0.5
|
3.6 |
V
|
|
|
Kelembaban relatif (non-kondensasi)
|
RH
|
0 | 85 |
%
|
|
Parameter
|
Simbol
|
Min
|
Tipikal
|
Maksimal
|
Satuan
|
|
Suhu ruang operasi
|
TOP
|
0
|
70
|
DegC
|
|
|
Tegangan Pasokan Daya
|
VCC
|
3.135
|
3.3
|
3.465
|
V
|
|
Data rate, setiap jalur (QSFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Data rate (setiap SFP28)
|
25.78125
|
28.05
|
Gb/s
|
||
|
Tegangan Masuk Kontrol Tinggi
|
2 |
Vcc
|
V
|
||
|
Tegangan input kontrol rendah
|
0 |
0.8
|
V
|
