100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm

100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm

Detail produk:

Place of Origin: Guangdong, SHENZHEN
Nama merek: TAKFLY
Sertifikasi: CE,ROHS,REACH,ISO9001,ISO14001
Model Number: DF-DWDM-40CH

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1 Pices
Harga: US$0.01 ~ US$1200/PC
Packaging Details: spone + box + carton
Delivery Time: 3-7working days
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Harga terbaik Kontak

Informasi Detail
Fiber Type: SMF-28e Package Dimension: -40~+85
Pass Band: ±6.5nm Isolation: > 30dB
Band: C Band or L band or custom Dimensions: 19
Warranty: 3 Years Cable Diameter: 0.9mm
Pigtail Length: 1m or 1.5m or customized Bandwidth: 1310±50; 1490±10; 1550±10
Cable Type: SMF -28e Fiber: SMF-28e or custom
Directivity: > 50dB Fiber Height: -100-0μm
Rotation Angle: 45° or 90°
Menyoroti:

100 GHz AWG DWDM MUX DEMUX

,

40CH DWDM MUX DEMUX

Deskripsi Produk

Saluran: 40CH Panjang gelombang: C20 ~ C60
Dimensi: 1U 19 inci Konektor: LC
Suhu operasi: -5~65°C Suhu penyimpanan: -40 ~ 85 °C
Jenis Serat: SMF28e Dengan Serat Tabung Lolos 900um Kelembaban operasi: 5 ~ 95% RH
Kelembaban penyimpanan: 5 ~ 95% RH Sertifikat CE, ROHS, REACH, ISO9001, ISO14001
Saluran output: 40 Jarak saluran: 100GHz
Band Operasi: Band C Kerugian Penempatan: 5.5dB, Max: 6.0dB
Cahaya tinggi:

40CH WDM Mux Demux

,

40CH Multiplexer Divisi Panjang Gelombang

,

FTTX WDM Mux Demux

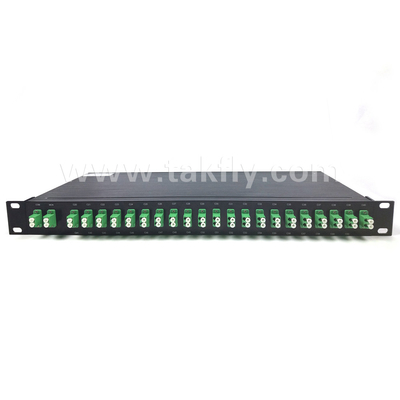

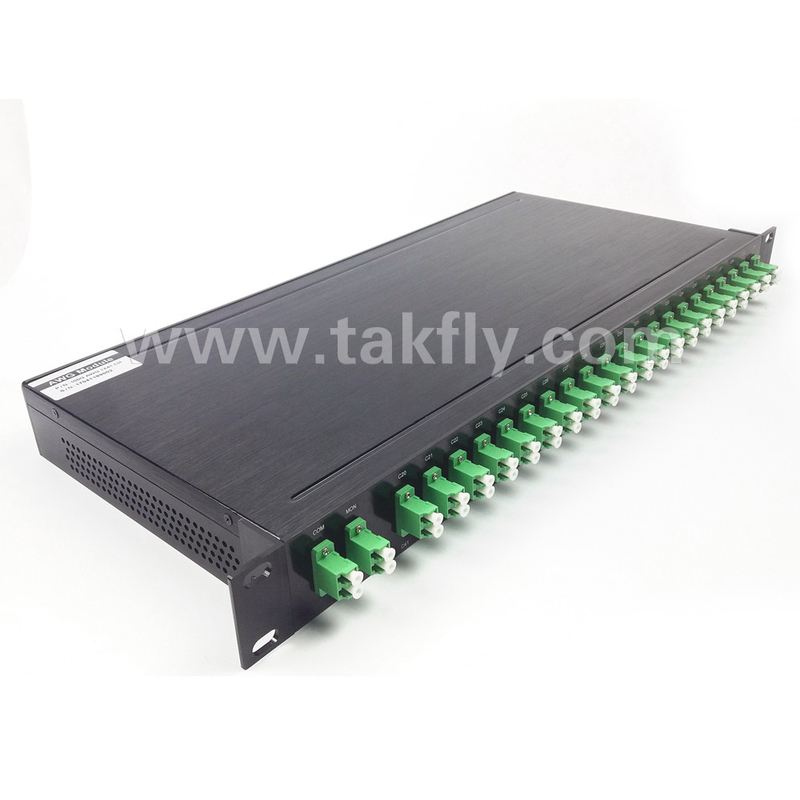

100GHz AWG 40CH DWDM MUX+DEMUX Untuk Pembangunan Jaringan


40CH DWDM dengan antarmuka adaptor optik LC/UPC. Standalone 1RU 19" rack packing Mux + Demux di dalam.


1x40 DWDM Mux Demux adalah produk mandiri 40 saluran dalam bingkai 1RU yang kompak yang mampu multiplexing divisi panjang gelombang padat (DWDM) dan demultiplexing.Dengan rasio sinyal ke serat yang padat, 40CH Filter DWDM mux demux sangat ideal untuk transportasi jarak jauh dari sinyal serat optik. Gunakan untuk multipleks dan mengangkut sejumlah besar sinyal dari berbagai format di seluruh serat ganda.



Komponen ini dirancang untuk digunakan dalam pelepasan C-band dari sistem DWDM. Untuk mengurangi disipasi daya perangkat dalam kondisi lingkungan yang berbeda,paket AWG dirancang khusus dengan pemilihan plastik termal yang andal dengan konduktivitas termal rendah, dan suhu operasi AWG dikendalikan dengan menggunakan pemanas tahan foil atau Peltier TEC dengan sensor suhu termistor.



40CH DWDM Mux Demux Fitur:

•Jumlah multi-saluran Penempatan rendah
•kehilangan dan PDL isolasi saluran tinggi
•Fungsi MUX dan DEMUX
•Berkualifikasi di bawah Telcordia 1209/1221 dan sesuai RoHS

40CH DWDM Mux Demux Aplikasi:

•Transmisi DWDM Daerah Metro
•Jaringan Pembangunan Jaringan jarak jauh

•Blok untuk ROADM

Spesifikasi optik

Parameter Satuan Nilai lainnya
Min. Seperti itu. Max. Apa yang terjadi?
Output Jumlah saluran   40
Jarak Saluran GHz 100
Band Operasi   Band C
Keakuratan Panjang Gelombang Pusat pm 50   50
1dB Bandwidth pm 40
Bandwidth 3dB pm 60
Kerugian Penempatan dB   5.5 6.0
Ripple dB     0.5
Keseragaman Kerugian Masukan dB     1.5
Saluran yang berdekatan dB     23
Saluran yang tidak berdekatan dB     30
Total Crosstalk dB     21
Kerugian Tergantung Polarisasi dB     0.5
Polasi Mode Dispersi ps     0.5
Dispersi Kromatik ps/nm - 20   +20
Kembali Kerugian dB 40

Catatan:

1. Output Jumlah saluran 8, 16,32, 48 saluran tersedia;

2. IL Mewakili kasus terburuk di jendela +/- 12,5GHz di sekitar panjang gelombang ITU;

3PDL diukur pada polarisasi rata-rata selama jendela +/- 12,5 GHz di sekitar panjang gelombang ITU.



Rencana panjang gelombang

Tidak. C Bahkan C genap + C Aneh C ganjil +
f ((THz) λ ((nm) f ((THz) λ ((nm) f ((THz) λ ((nm) f ((THz) λ ((nm)
1 196.000 1529.553 196.025 1529.358 196.050 1529.163 196.075 1528.968
2 195.900 1530.334 195.925 1530.139 195.950 1529.944 195.975 1529.748
3 195.800 1531.116 195.825 1530.920 195.850 1530.725 195.875 1530.529
4 195.700 1531.898 195.725 1531.702 195.750 1531.507 195.775 1531.311
5 195.600 1532.681 195.625 1532.485 195.650 1532.290 195.675 1532.094



6 195.500 1533.465 195.525 1533.269 195.550 1533.073 195.575 1532.877
7 195.400 1534.250 195.425 1534.054 195.450 1533.858 195.475 1533.661
8 195.300 1535.063 195.325 1534.839 195.350 1534.643 195.375 1534.446
9 195.200 1535.822 195.225 1535.625 195.250 1535.429 195.275 1535.232
10 195.100 1536.609 195.125 1536.412 195.150 1536.216 195.175 1536.019
11 195.000 1537.397 195.025 1537.200 195.050 1537.003 195.075 1536.806
12 194.900 1538.186 194.925 1537.989 194.950 1537.792 194.975 1537.594
13 194.800 1538.976 194.825 1538.778 194.850 1538.581 194.875 1538.383
14 194.700 1539.766 194.725 1539.568 194.750 1539.371 194.775 1539.173
15 194.600 1540.557 194.625 1540.359 194.650 1540.162 194.675 1539.964
16 194.500 1541.349 194.525 1541.151 194.550 1540.953 194.575 1540.755
17 194.400 1542.142 194.425 1541.944 194.450 1541.746 194.475 1541.548
18 194.300 1542.936 194.325 1542.737 194.350 1542.539 194.375 1542.341
19 194.200 1543.730 194.225 1543.532 194.250 1543.333 194.275 1543.135
20 194.100 1544.526 194.125 1544.327 194.150 1544.128 194.175 1543.929
21 194.000 1545.322 194.025 1545.123 194.050 1544.924 194.075 1544.725
22 193.900 1546.119 193.925 1545.920 193.950 1545.720 193.975 1545.521
23 193.800 1546.917 193.825 1546.717 193.850 1546.518 193.875 1546.318
24 193.700 1547.715 193.725 1547.516 193.750 1547.316 193.775 1547.116
25 193.600 1548.515 193.625 1548.315 193.650 1548.115 193.675 1547.915
26 193.500 1549.315 193.525 1549.115 193.550 1548.915 193.575 1548.715
27 193.400 1550.116 193.425 1549.916 193.450 1549.715 193.475 1549.515
28 193.300 1550.918 193.325 1550.717 193.350 1550.517 193.375 1550.317
29 193.200 1551.721 193.225 1551.520 193.250 1551.319 193.275 1551.119
30 193.100 1552.524 193.125 1552.323 193.150 1552.122 193.175 1551.922
31 193.000 1553.329 193.025 1553.128 193.050 1552.926 193.075 1552.725
32 192.900 1557.134 192.925 1553.933 192.950 1553.731 192.975 1553.530
33 192.800 1554.940 192.825 1554.739 192.850 1554.537 192.875 1554.335
34 192.700 1555.747 192.725 1555.545 192.750 1555.343 192.775 1555.142
35 192.600 1556.555 192.625 1556.353 192.650 1556.151 192.675 1555.949
36 192.500 1557.363 192.525 1557.161 192.550 1556.959 192.575 1556.757
37 192.400 1558.173 192.425 1557.970 192.450 1557.768 192.475 1557.566
38 192.300 1558.983 192.325 1558.780 192.350 1558.578 192.375 1558.375
100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm 039 192.200 1559.794 192.225 1559.591 192.250 1559.389 192.275 1559.186
40 192.100 1560.606 192.125 1560.403 192.150 1560.200 192.175 1559.997



Transmission Spectra

100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm 1

Peringkat Maksimal Absolut





Parameter Satuan Nilai
Min. Seperti itu. Max. Apa yang terjadi?
Daya optik maksimum terus menerus mW     300
Suhu operasi °C -5 ~ 65
Suhu penyimpanan °C -40 ~ 85
Kelembaban Operasi % RH 5 ~ 95
Kelembaban penyimpanan % RH 5 ~ 95

100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm 0Catatan: Kecuali ditentukan sebaliknya



Skema dan Dimensi Mekanis



100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm 3



Spesifikasi Konektor Serat



Parameter Satuan Spesifikasi
Jenis Serat   SMF28e dengan Serat Tabung Lolos 900um
Format Serat   2 x 8 + 2 x 12 - pita serat
Input Common Fiber Length (panjang serat umum input) mm 1000+/-50
Serat pita mm 1000+/-50
Serat Fanout mm 500+/-50
Jenis konektor   LC/UPC


Catatan:
Panjang serat dan jenis konektor tersedia untuk berubah dengan permintaan pelanggan.

100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm 4

Urutan kode bagian pemesanan



AAWG-F40-100-C21-05-1050-LU



AAWG F40 100 C21 05 1050 LU
  Passband Profil Saluran Nomor Saluran Jarak Pertama Saluran Umum Panjang

Ribbon

/ Penggemar Serat Panjang

 Konektor Jenis
  F=Lapisan 1616 Ch 100 = 100GHz C21=C21 05:0.5m 05:0.5m FU=FC/UPC
  G=Gaussian 3232 Ch 50 = 50 GHz   10:1.0m 10:1.0m FA=FC/APC
    4040 Ch         SU=SC/UPC
    4848 Ch         SA=SC/APC
              ST=ST/UPC
              LU=LC/UPC
              LA=LC/APC

100 GHz AWG 40CH DWDM MUX DEMUX dengan Fiber Height -100-0μm dan Diameter Kabel 0,9mm 5

Mengapa memilih TAKFLY--- Keuntungan sebagai berikut:
Produsen profesional:

  1. Lebih dari 20 tahun pengalaman manufaktur dalam produk Fiber optic-satu berhenti purchasersing.
  2. Lebih dari 450 pekerja perakitan dengan pengalaman 3 tahun;
  3. Lebih dari 26 insinyur R&D;
  4. 16 set Jerman diimpor Mesin Injeksi dan Lebih dari 10 Kabel Produksi Lines;
  5. Lebih dari 30 set Mesin Pengujian: OTDR, 3D, VFL, IL &RL instrumen pengujian; tensi tester kekuatan, Crush Resistance tester, Power meter tester, lampu checker, dll.
  6. Merek OEM dapat diterima.
  7. Pameran: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Pameran Elektronik Global Soure, dll.
  8. Layanan purna jual: Tersedia selama 24 jam.


Kontrol kualitas:

  1. Periksa langsung bahan baku masuk pemeriksaan sebelum produksi;
  2. Periksa sepenuhnya setelah setiap proses individu selesai;
  3. Periksa sepenuhnya produksi setengah selesai;
  4. Periksa produk jadi secara menyeluruh sebelum kemasan;
  5. Pemeriksaan langsung sebelum pengiriman;

Pengiriman:

  1. Sampel: 1-3 hari kerja.
  2. Pemesanan produksi massal: 3-7 hari kerja.
  3. Kemasan: Kantong Plastik, Karton dan Palet tersedia sesuai permintaan Anda.

Harga:Jika QTY Anda besar, harga bisa dinegosiasikan.



Saya telah bekerja di bidang ini bertahun-tahun, saya percaya, saya bisa memberikan Anda layanan yang sangat baik dan jawaban profesional!


Jika Anda tertarik pada produk kami atau memiliki keraguan, mengapa tidak mengirim saya pertanyaan sekaligus
