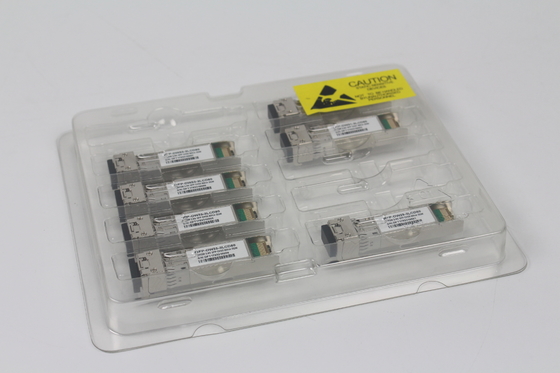

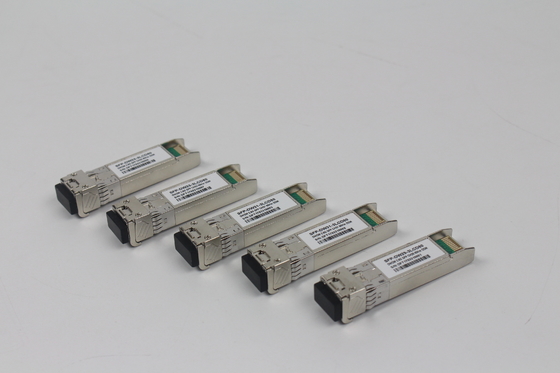

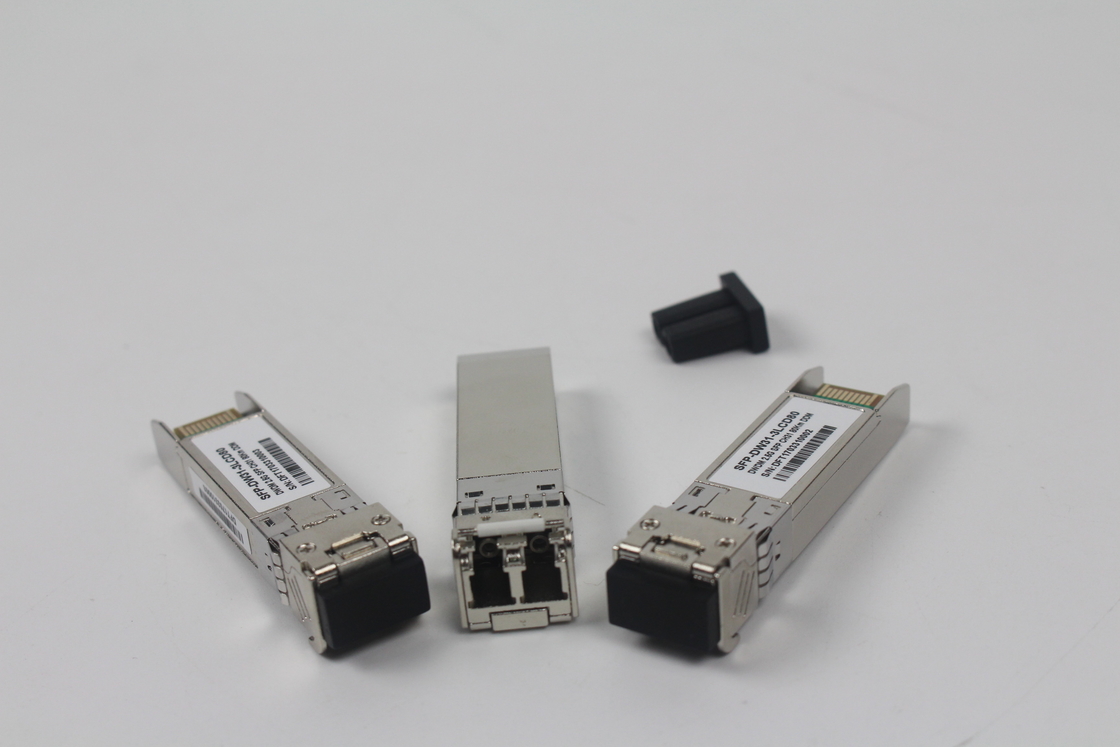

10Gbps DWDM 40km 50GHz SFP+ Transceiver
Detail produk:
| Tempat asal: | Provinsi Guangdong, Cina |
| Nama merek: | TAKFLY |
| Sertifikasi: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Nomor model: | TKQS28-100G-SR4 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 foto |
|---|---|
| Harga: | US$0.01 ~ US$1200/PC |
| Waktu pengiriman: | 3-7 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
|
Informasi Detail |
|||
| Perbandingan: | 50/50 | Panjang Gelombang Tengah: | 1450nm |
|---|---|---|---|
| Kerugian penyisipan: | ≤0.3dB | Berat paket: | 10g |
| Jenis Paket: | Serat Telanjang, Tabung Longgar 900um, Kabel 2mm | Panjang gelombang: | 1310nm |
| Penyelarasan sumbu: | Sumbu lambat atau Sumbu cepat | Kisaran panjang gelombang: | 1310nm, 1550nm |
| Aplikasi: | Sistem Komunikasi Optik | Rasio pemisah: | 98/2 |
| Suhu penyimpanan: | -40~+85℃ | Nomor pelabuhan: | 1X2 |
| Panjang Serat: | 1m | serat: | PM Corning serat 980nm |
| Kapasitas Penanganan Daya: | Kekuatan tinggi | ||
Deskripsi Produk
Fitur
- Hingga 11,1Gbps Data Links
- Hingga 40KM transmisi di SMF
- Laser dan penerima PIN DWDM EML
- Kotak logam, untuk EMI rendah
- Antarmuka 2-kabel dengan pemantauan Diagnostik Digital terintegrasi
- SFP+ yang bisa dicolok panas
- Spesifikasi sesuai dengan SFF 8472
- Sesuai dengan SFP+ MSA dengan konektor LC
- Sumber daya daya tunggal 3.3V
- Kisaran suhu operasi kasus: 0°C sampai 70°C
- Penghambatan daya < 1,5W
Aplikasi
- 10GBASE-ER/EW
- 40km 10G Fiber Channel
- 10G Ethernet dengan FEC
Deskripsi produk
Transceiver TAKFLY TKD-xx92-3LCD40 termasuk dioda PIN dan pemancar DFB-EML yang stabilisasi suhu.Modul ini dirancang untuk serat mode tunggal dan beroperasi pada panjang gelombang nominal 50GHz ITU Grid, C Band DWDM panjang gelombang.
Pemilihan produk
C-band λc Wavelength Guide Pin Descriptions
|
Saluran |
Panjang gelombang (nm) |
Frekuensi (THZ) |
Saluran |
Panjang gelombang (nm) |
Frekuensi (THZ) |
|
|
|
|
|
|
|
|
C13 |
1567.13 |
191.30 |
C37 |
1547.72 |
193.70 |
|
|
|
|
|
|
|
|
C14 |
1566.31 |
191.40 |
C38 |
1546.92 |
193.80 |
|
|
|
|
|
|
|
|
C15 |
1565.50 |
191.50 |
C39 |
1546.12 |
193.90 |
|
|
|
|
|
|
|
|
C16 |
1564.68 |
191.60 |
C40 |
1545.32 |
194.00 |
|
|
|
|
|
|
|
|
C17 |
1563.86 |
191.70 |
C41 |
1544.53 |
194.10 |
|
|
|
|
|
|
|
|
C18 |
1563.05 |
191.80 |
C42 |
1543.73 |
194.20 |
|
|
|
|
|
|
|
|
C19 |
1562.23 |
191.90 |
C43 |
1542.94 |
194.30 |
|
|
|
|
|
|
|
|
C20 |
1561.42 |
192.00 |
C44 |
1542.14 |
194.40 |
|
|
|
|
|
|
|
|
C21 |
1560.61 |
192.10 |
C45 |
1541.35 |
194.50 |
|
|
|
|
|
|
|
|
C22 |
1559.79 |
192.20 |
C46 |
1540.56 |
194.60 |
|
|
|
|
|
|
|
|
C23 |
1558.98 |
192.30 |
C47 |
1539.77 |
194.70 |
|
|
|
|
|
|
|
|
C24 |
1558.17 |
192.40 |
C48 |
1538.98 |
194.80 |
|
|
|
|
|
|
|
|
C25 |
1557.36 |
192.50 |
C49 |
1538.19 |
194.90 |
|
|
|
|
|
|
|
|
C26 |
1556.55 |
192.60 |
C50 |
1537.40 |
195.00 |
|
|
|
|
|
|
|
|
C27 |
1555.75 |
192.70 |
C51 |
1536.61 |
195.10 |
|
|
|
|
|
|
|
|
C28 |
1554.94 |
192.80 |
C52 |
1535.82 |
195.20 |
|
|
|
|
|
|
|
|
C29 |
1554.13 |
192.90 |
C53 |
1535.04 |
195.30 |
|
|
|
|
|
|
|
|
C30 |
1553.33 |
193.00 |
C54 |
1534.25 |
195.40 |
|
|
|
|
|
|
|
|
C31 |
1552.52 |
193.10 |
C55 |
1533.47 |
195.50 |
|
|
|
|
|
|
|
|
C32 |
1551.72 |
193.20 |
C56 |
1532.68 |
195.60 |
|
|
|
|
|
|
|
|
C33 |
1550.92 |
193.30 |
C57 |
1531.90 |
195.70 |
|
|
|
|
|
|
|
|
C34 |
1550.12 |
193.40 |
C58 |
1531.12 |
195.80 |
|
|
|
|
|
|
|
|
C35 |
1549.32 |
193.50 |
C59 |
1530.33 |
195.90 |
|
|
|
|
|
|
|
|
C36 |
1548.51 |
193.60 |
C60 |
1529.55 |
196.00 |
|
|
|
|
|
|
|
|
Non-ITU |
Panjang gelombang puncak antara 1528.77nm-1567.13 |
C61 |
1528.77 |
196.10 |
|
|
|
|
|
|
|
|
Rating Maksimal mutlak
|
Parameter |
Simbol |
Min. |
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan |
|
Suhu penyimpanan |
T |
- 40 |
- |
85 |
oC |
|
|
Kelembaban Relatif |
RH |
5 |
- |
95 |
% |
|
|
Tegangan Pasokan Daya |
VCC |
- 0.3 |
- |
4 |
V |
|
|
Tegangan Masuk Sinyal |
|
Vcc-0.3 |
- |
Vcc + 0.3 |
V |
|
Kondisi operasi yang direkomendasikan
|
Parameter |
Simbol |
Min. |
|
Seperti itu. |
Max. Apa yang terjadi? |
Satuan |
Catatan |
|
Suhu operasi kasus |
Tcase |
0 |
|
- |
70 |
oC |
Tanpa aliran udara |
|
|
|
|
|
|
|
|
|
|
Tegangan Pasokan Daya |
VCC |
3.14 |
|
3.3 |
3.47 |
V |
|
|
|
|
|
|
|
|
|
|
|
Arus Pasokan Listrik |
ICC |
- |
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
Tingkat Data |
BR |
|
|
10.3125 |
|
Gbit/s |
|
|
|
|
|
|
|
|
|
|
|
Jarak Transmisi |
TD |
|
|
- |
40 |
km |
|
|
|
|
|
|
|
|
|
|
|
Serat terpasang |
|
|
Serat mode tunggal |
|
|
9/125um SMF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Karakteristik optik
|
Parameter |
Simbol |
Min |
Jenis |
Maksimal |
Satuan |
Catatan |
|
|
|
|
|
|
|
|
|
|
|
Transmitter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Daya optik rata-rata |
Puut |
-2 |
|
2 |
dBm |
1 |
|
|
|
|
|
|
|
|
|
|
|
Panjang gelombang optik |
λc |
λc-0.1 |
|
λc+0.1 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Jarak Panjang Gelombang Pusat |
|
|
100 |
|
GHz |
2 |
|
|
|
|
|
|
|
|
|
|
|
Rasio Ekstinsi Optik |
Urgensi |
6.0 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Transmitter dan Dispersi |
TDP |
|
|
3.0 |
dB |
|
|
|
Hukuman |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Mode sisi Rasio penekanan |
SMSR |
30 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Daya peluncuran rata-rata |
Puff. |
|
|
- 30 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Masker mata output |
|
Sesuai dengan IEEE 802.3ae |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
Penerima |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensitivitas Rx |
RSENS |
|
|
- 15.8 |
dBm |
3 |
|
|
|
|
|
|
|
|
|
|
|
Kekuatan saturasi input |
Psat |
- 6 |
|
|
dBm |
|
|
|
(Overload) |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Jangkauan Gelombang |
λC |
1260 |
|
1600 |
nm |
|
|
|
|
|
|
|
|
|
|
|
|
Keterlambatan Pendaftaran |
KEKUATAN |
|
|
-17 |
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
Pernyataan LOS |
LOSA |
- 30 |
|
|
dBm |
|
|
|
|
|
|
|
|
|
|
|
|
LOS Hysteresis |
|
0.5 |
|
|
dB |
|
|
|
|
|
|
|
|
|
|
|
|
Catatan: |
|
|
|
|
|
|
|
1)Daya keluar adalah daya yang dihubungkan ke serat mode tunggal 9/125 mm.
2)Bersesuaian dengan sekitar 0,8 nm.
3) Diukur dengan PRBS 231-1 pola uji, @10.325Gb/s, BER<10- 12.
|
Karakteristik Listrik |
|
|
|
|
|
|
|
||
|
|
Parameter |
Simbol |
Min |
Jenis |
|
Maksimal |
Satuan |
Catatan |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tegangan Pasokan |
Vcc |
3.14 |
3.3 |
|
3.46 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pasokan arus |
Icc |
|
|
|
450 |
mA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transmitter |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Impedansi diferensial masukan |
Ohm |
|
100 |
|
|
Oh |
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Swing input data diferensial |
Vin, PP |
120 |
|
|
820 |
mV |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transmit Disable Voltage |
Penyakit VD |
Vcc √1.3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transmit Aktifkan Tegangan |
VEN |
Sapi |
|
|
Vee + 0.8 |
V |
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Tegangan Tinggi |
|
Vcc √1.3 |
|
|
Vcc |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TX_FAULT Tegangan rendah |
|
Sapi |
|
|
Vee + 0.8 |
V |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Transmit Disable Assert |
|
|
|
|
10 |
kami |
|
|
|
|
Waktu |
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Penerima |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Swing output data diferensial |
Vout, PP |
350 |
|
|
850 |
mV |
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Waktu peningkatan output data |
tr |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Waktu jatuh output data |
Tf |
30 |
|
|
|
ps |
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Keterlambatan |
|
Vcc √1.3 |
|
|
VccHOST |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pernyataan LOS |
|
Sapi |
|
|
Vee + 0.8 |
V |
5 |
|
|
|
|
|
|
|
|
|
|
|
|
Catatan:
- Terhubung langsung ke TX data input pin. AC digabungkan setelah itu
- Atau sirkuit terbuka.
- Ke 100 ohm terminasi diferensial.
- Ini adalah nilai 20-80% yang tidak disaring
- Loss Of Signal adalah LVTTL. Logika 0 menunjukkan operasi normal; Logika 1 menunjukkan tidak ada sinyal yang terdeteksi.
Deskripsi Pin
Pin keluar dari Blok Konektor pada papan host
|
Pin |
Simbol |
Nama/Deskripsi |
Catatan |
|||
|
1 |
VEET |
Tanah pemancar |
(Samaan dengan Ground Penerima) |
1 |
||
|
2 |
TKesalahan |
|
Kesalahan pemancar. |
|
2 |
|
|
3 |
TDIS |
Transmitter dinonaktifkan. output laser dinonaktifkan pada tinggi atau terbuka. |
3 |
|||
|
4 |
SDA |
2-kabel Serial Interface Data Line |
4 |
|||
|
|
|
|
|
|||
|
5 |
SCL |
2 kabel Serial Interface Clock Line |
4 |
|||
|
|
|
|
|
|||
|
6 |
MOD_ABS |
Modul tidak ada. |
4 |
|||
|
|
|
|
|
|
|
|
|
7 |
RS0 |
|
Tarif Pilih 0 |
|
5 |
|
|
|
|
|
|
|
||
|
8 |
Los |
Indikasi kehilangan sinyal. |
Logika 0 menunjukkan operasi normal. |
6 |
||
|
|
|
|
|
|||
|
9 |
RS1 |
Tidak diperlukan koneksi |
1 |
|||
|
|
|
|
|
|
||
|
10 |
VEER |
Tanah penerima |
(Bersamaan dengan Transmitter Ground) |
1 |
||
|
11 |
VEER |
Tanah penerima |
(Bersamaan dengan Transmitter Ground) |
1 |
||
|
12 |
RD- |
Penerima membalikkan data keluar. |
AC disatukan |
|
||
|
|
|
|
|
|||
|
13 |
RD+ |
Penerima Data yang tidak terbalik keluar. AC disatukan |
|
|||
|
|
|
|
|
|
||
|
14 |
VEER |
Tanah penerima |
(Bersamaan dengan Transmitter Ground) |
1 |
||
|
15 |
VCCR |
Sumber Daya Penerima |
|
|||
|
16 |
VCCT |
Sumber Daya Transmitter |
|
|||
|
17 |
VEET |
Tanah pemancar |
(Samaan dengan Ground Penerima) |
1 |
||
|
18 |
TD+ |
Transmitter Non-Inverted DATA di. |
|
|||
|
|
|
|
|
|
||
|
19 |
TD- |
Transmitter Inverted DATA di. |
AC dipasangkan. |
|
||
|
|
|
|
|
|
||
|
20 |
VEET |
Tanah pemancar |
(Samaan dengan Ground Penerima) |
1 |
||
Catatan:
1)Tanah sirkuit terisolasi secara internal dari tanah sasis.
2)TKesalahanadalah output kolektor / pembuangan terbuka, yang harus ditarik dengan resistor 4,7k 10k Ohm pada papan induk jikaTegangan tarik harus antara 2,0V hingga Vcc + 0,3V.Output tinggi menunjukkan kesalahan pemancar yang disebabkan oleh arus bias TX atau daya output TX yang melebihi ambang alarm yang ditetapkan sebelumnya. output rendah menunjukkan operasi normal. dalam keadaan rendah, output ditarik ke < 0.8V.
Laser output dinonaktifkan pada TDIS>2.0V atau terbuka, diaktifkan pada TDIS< 0,8V.
Harus ditarik dengan 4.7kΩ- 10kΩ host board ke tegangan antara 2.0V dan 3.6V. MOD_ABS menarik garis rendah untuk menunjukkan modul yang disambungkan.
Tertarik ke bawah secara internal sesuai dengan SFF-8431 Rev 4.1.
LOS adalah output kolektor terbuka. Ini harus ditarik dengan 4,7kΩ 10kΩ pada papan host ke tegangan antara 2,0V dan 3,6V. Logika 0 menunjukkan operasi normal; logika 1 menunjukkan hilangnya sinyal.
Fungsi Diagnostik Digital
Transceiver TKD-xx92-3LCD40 mendukung protokol komunikasi serial 2-kabel seperti yang didefinisikan dalam SFP + MSA.
ID serial SFP standar memberikan akses ke informasi identifikasi yang menggambarkan kemampuan transceiver, antarmuka standar, produsen, dan informasi lainnya.
Selain itu, transceiver SFP + menyediakan antarmuka pemantauan diagnostik digital yang ditingkatkan yang unik, yang memungkinkan akses real-time ke parameter operasi perangkat seperti suhu transceiver,arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima dan tegangan pasokan transceiver.yang memperingatkan pengguna akhir ketika parameter operasi tertentu berada di luar kisaran normal yang ditetapkan pabrik.
SFP+ MSA mendefinisikan peta memori 256 byte di EEPROM yang dapat diakses melalui antarmuka serial 2-kabel di alamat 8 bit 1010000X (A0h).Antarmuka pemantauan diagnostik digital menggunakan alamat 8 bit 1010001X (A2h), jadi peta memori ID serial yang awalnya didefinisikan tetap tidak berubah.
Informasi operasi dan diagnostik dipantau dan dilaporkan oleh Digital Diagnostics Transceiver Controller (DDTC) di dalam transceiver, yang diakses melalui antarmuka serial 2-kawat.Ketika protokol serial diaktifkan, sinyal jam serial (SCL, Mod Def 1) dihasilkan oleh host. Jam tepi positif data ke transceiver SFP ke segmen E2PROM yang tidak terlindungi dari tulisan.Data jam tepi negatif dari SFP transceiver. Serial data signal (SDA, Mod Def 2) adalah bidirectional untuk serial data transfer. Host menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.Memori diatur sebagai serangkaian kata data 8-bit yang dapat ditangani secara individual atau berurutan.
Diagram Blok Antarmuka Host - Transceiver
Rangka Ukuran
Sesuai dengan SFF-8432 rev5.0, spesifikasi form factor Pluggable yang ditingkatkan.
Kepatuhan Peraturan
|
Fitur |
Referensi |
Kinerja |
|
|
Pengeluaran elektrostatik (ESD) |
IEC/EN 61000-4-2 |
Kompatibel dengan standar |
|
|
|
|
|
|
|
Interferensi elektromagnetik (EMI) |
FCC Bagian 15 Kelas B EN 55022 Kelas B |
Kompatibel dengan standar |
|
|
(CISPR 22A) |
|
||
|
|
|
|
|
|
|
|
|
|
|
Keamanan Mata Laser |
FDA 21CFR 1040.10, 1040.11 IEC/EN |
Produk laser kelas 1 |
|
|
60825-1, 2 |
|
||
|
|
|
|
|
|
|
|
|
|
|
Pengakuan komponen |
IEC/EN 60950, UL |
Kompatibel dengan standar |
|
|
|
|
|
|
|
ROHS |
2002/95/EG |
Kompatibel dengan standar |
|
|
|
|
|
|
|
EMC |
EN61000-3 |
Kompatibel dengan standar |
|
|
|
|
|
|
